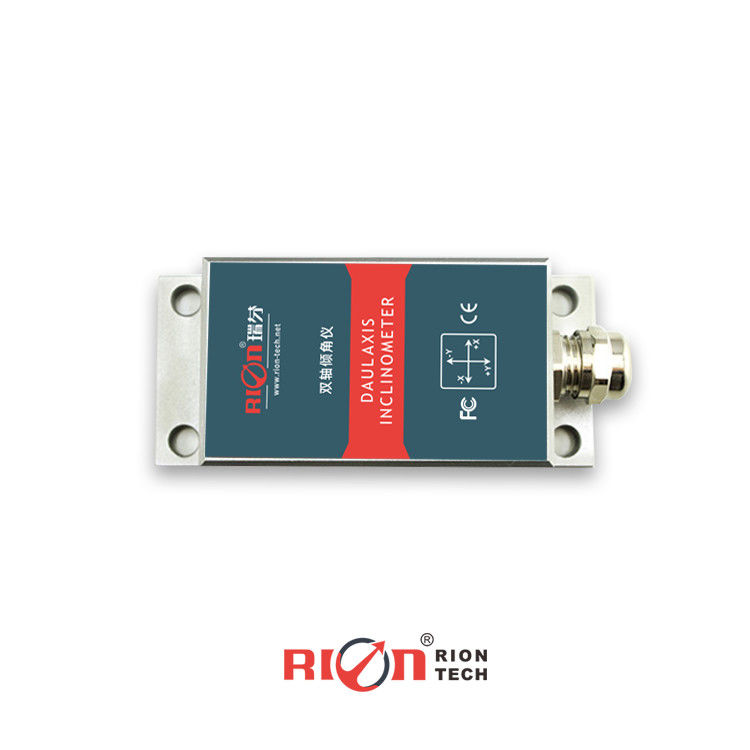

SCA128T Ângulo de transmissão de longa distância de inclinômetro de alta precisão de eixo único/dual
SCA128T Ângulo de transmissão de longa distância de inclinômetro de alta precisão de eixo único/dual
▶ INTRODUÇÃO
O SCA118T/SCA128T é um inclinômetro de saída industrial padrão de tipo de eixo único/dual com uma saída de corrente padrão de 4-20mA, que pode transmitir até 2000 metros em longas distâncias.O sinal de saída tem forte anti-interferência e é aplicado profissionalmente a equipamentos de máquinas de construção que trabalham em ambientes adversosO produto é produzido utilizando o mais recente processo de produção de sensores MEMS, e o erro de temperatura e o erro não linear são compensados e corrigidos com precisão.A maior precisão num pequeno intervalo pode chegar a 00,02 ° (para mais indicadores de precisão, consulte a tabela de desempenho do produto), alta precisão, pequeno tamanho, alta tecnologia de embalagem, boa resistência a choques e vibrações.O produto possui circuitos anti-RF e anti-interferência eletromagnética integrados, que é especialmente adequado para máquinas sem trincheiras subterrâneas e outros ambientes industriais adversos.O produto também utiliza várias medidas, tais como MCU de nível de aplicação de ponta., placas de PCB tri-proof, cabos importados e conchas metálicas blindadas a alta temperatura para melhorar a confiabilidade e estabilidade dos produtos.
▶ Característica principal
★ Inclinômetro de eixo único/dual ★ Faixa de medição: ±1~±180° opcional
★ Precisão: 0,03° ★ Entrada de voltagem larga: 9~36V
★ Corrente de saída 4~20mA ★ Ampla temperatura de trabalho: -40~+85°C
★ Classe de protecção IP67 ★ Alto desempenho anti-vibração > 2000 g
★ Resolução: 0,01° ★ Tamanho: L94×W40×H26mm
▶ APLICAÇÃO
★ Nivelação de veículos de construção ★ Monitorização de pontes e Dadian
★ Proteção de segurança das plataformas de alta altitude ★ Controle do ângulo do equipamento médico
★ Navegação de posição da plataforma de perfuração subterrânea ★ Aplicação de abertura de tubos de escudo
★ Medição da direcção baseada na inclinação ★ Monitorização da inclinação do equipamento geológico
★ Máquinas de mineração e equipamento de perfuração de petróleo ★ Controle do nível do equipamento
▶ PARAMETROS
| SCA118/SCA128T |
CONDIÇÃO |
Parâmetro |
|
UNIT |
| Intervalo de medição |
|
± 10 |
± 30 |
± 60 |
± 90 |
± 180 |
° |
| Eixo de medição |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Eixo |
| Saída zero |
0° de saída |
12 |
12 |
12 |
12 |
12 |
mA |
| Resolução |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
| Precisão de medição |
@ 25°C |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
| Estabilidade a longo prazo |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
± 0.006 |
± 0.006 |
± 0.006 |
± 0.006 |
± 0.006 |
°/°C |
| Temperatura-coeficiente de sensibilidade |
-40°C a 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Horário de início da ligação |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Tempo de resposta |
|
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Frequência de resposta |
20 Hz |
| EMC |
De acordo com a EN61000 e a GBT17626c |
| MTBF |
≥ 50000 horas/voltas |
| Resistência ao isolamento |
≥ 100 MΩ |
| Resistência ao impacto |
100g@11ms,3 Direção do eixo (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Grau de protecção |
IP67 |
| Cabos |
Padrão de comprimento de 1 metro, resistente ao desgaste, à prova de óleo, à alta temperatura, cabo blindado 4 * 0,4mm2 |
| Peso |
≤ 220 g (incluindo o cabo de 1 metro) |
▶ PARAMETROS ELÉTRICOS
| Parâmetros |
CONDIÇÃO |
MIN |
TÍPICO |
Max. |
UNIT |
| Tensão de alimentação |
Padrão |
9 |
12,24 |
36 |
V |
| Corrente de trabalho |
|
|
50 |
|
mA |
| Sobrecarga de saída |
Resistente |
|
400 |
1000 |
Ó |
| Temperatura de trabalho |
|
- 40 |
|
+ 85 |
°C |
| Temperatura de armazenamento. |
|
- 40 |
|
+ 85 |
°C |
▶ INFORMAÇÕES DE ORDEM
▶ CONEXÃO ELÉTRICA
Definição de cablagem do pacote Shell
|
Linha
cor
função
|
Vermelho |
Negro |
Branco |
Verde |
|
Vcc9~36V
Fornecimento de energia
Potência positiva
|
GND
Potência negativa
|
Fora X.
Corrente de saída do eixo X
|
Para fora Y
Corrente de saída no eixo Y
|
▶ INSTALAÇÃO
Durante a instalação, manter a superfície de montagem do sensor paralela à superfície alvo a medir e reduzir o impacto da dinâmica e da aceleração no sensor.Este produto pode ser instalado horizontalmente ou verticalmente, consulte o seguinte diagrama para o método de instalação:
Este parâmetro de desempenho apenas enumera séries de ± 10 °, ± 30 °, ± 60 °, ± 90 ° como referência, outras faixas de medição devem ser referidas nos parâmetros adjacentes.
