▶ Características-chave
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimute ± 180°)
★ Precisão dinâmica: ± 0,1°
★ Precisão estática: ± 0,05°
★ Saída RS485/232/TTL Opcional
★ Funcionamento a temperatura elevada -40°C a + 85°C
★ entrada de tensão de 9~6V de corrente contínua
★ Resolução 0,01°
★ Nível de proteção IP67/IP68 Opcional
▶ APLICAÇÃO DO PRODUTO
★ Equipamento de gravação de impacto de vibração elevada
★ Monitorização de locomotivas ferroviárias
★ Equipamento de perfuração de petróleo
★ Aplicação de abertura de tubos de escudo
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
★ Detecção da posição do veículo de comunicação por satélite
★ Medição da orientação com base no ângulo de inclinação
★ Medidas de inclinação de várias máquinas de engenharia
▶ Especificações

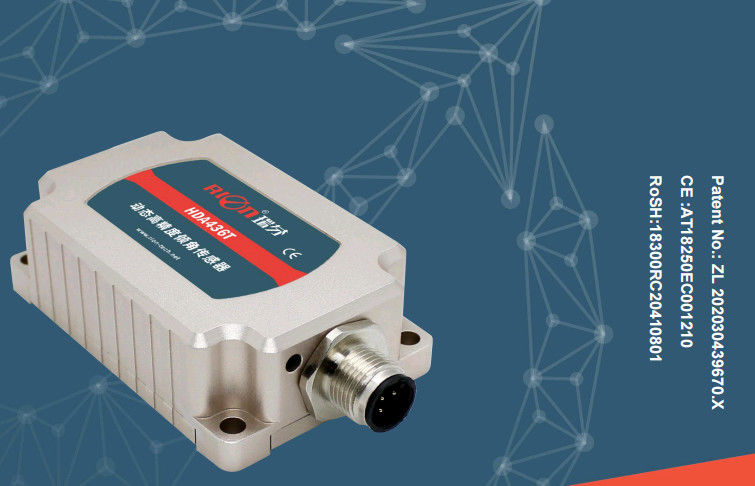

 HDA436T |
CONDIÇÃO |
INDEXO |
| Intervalo de medição |
- |
Rolar ±180°, inclinação ±90°, azimute ±180°
(o valor inicial no momento da desactivação é de 0°)
|
| Eixo de medição |
- |
Eixo X / Eixo Y / Eixo Z |
| Resolução |
- |
00,01° |
| Precisão estática |
@ 25°C |
± 0,05° |
| Precisão dinâmica ((RMS)) |
@ 25°C |
± 0,1° |
| Giroscópio |
Distância |
- |
± 250°/s |
| Estabilidade de desvio zero (média de 10 s) |
- |
8.5°/h |
| Inestabilidade de Bias Zero (Allan) |
- |
4.5°/h |
| Coeficiente de marcha aleatória do ângulo (allann) |
- |
0.25°/quadrado ((h) |
| Aceleração |
Distância |
- |
± 8 g |
| Estabilidade de viés (média de 10s) |
- |
00,02 mg |
| Inestabilidade do Bias |
- |
00,005 mg |
| Coeficiente de marcha aleatória da velocidade (allon) |
- |
0.005m/s/h |
| Coeficiente de temperatura do ponto zero |
-40°C a 85°C |
± 0,01°/°C |
| Coeficiente de sensibilidade à temperatura |
-40°C a 85°C |
≤ 100 ppm/°C |
| Tempo de arranque |
1S |
| Tempo de resposta |
0.01S |
| sinal de saída |
RS485/RS232/TTL |
| Compatibilidade eletromagnética |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 98000 horas / hora |
| Resistência ao isolamento |
≥ 100 Megohm |
| Resistência ao impacto |
100 g @ 11 ms,3 direcção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Nível impermeável |
Configuração padrão: IP67
Configuração opcional: IP68 ou IP68 com cabo anticorrosivo
|
| Cabos |
Padrão sem cablagem, ficheiro de aviação M12 opcional de 2 m com cabo de PVC não blindado |
| Peso |
≤ 165 g (excluindo cabos) |
MÉTODO DE INSTALAÇÃO
▶ PARAMETROS MECÂNICOS
○ Conector: conector 5P do conector de aviação M12
○ Nível de proteção: IP67
○ Material da casca: liga de alumínio esmaltado
○ Instalação: Quatro parafusos M4
