Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE

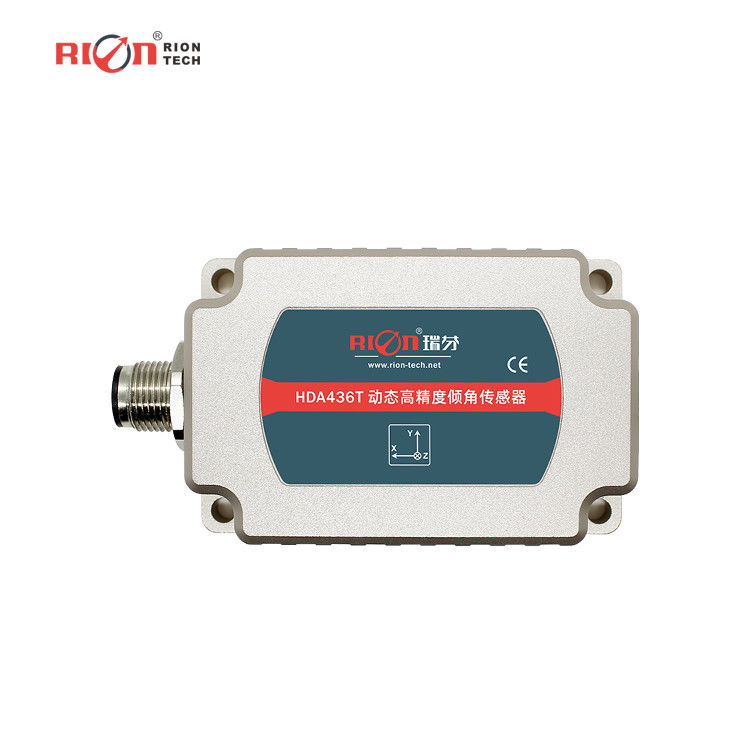

Número do modelo: HDA436VU-232-MB
documento: HDA436T HDA437T DIGITAL OUT...OR.pdf
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $161.00/Pieces
Detalhes da embalagem: caixas
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, PAYPAL
Habilidade da fonte: 1000/month
Teoria: |
MEMS |
sinal de saída: |
RS485/RS232/TTL |
Temperatura de funcionamento: |
-40°C ~ +85°C |
Resolução do Roll&Pitch: |
0.01° |
Entrada de tensão de largura do sensor dinâmico: |
DC9~36V |
Medida da linha central: |
X linha central da linha central da linha central/Y/Z |
Tempo de resposta: |
0.01S |
precisão dinâmica: |
± 0,1° |
Teoria: |
MEMS |
sinal de saída: |
RS485/RS232/TTL |
Temperatura de funcionamento: |
-40°C ~ +85°C |
Resolução do Roll&Pitch: |
0.01° |
Entrada de tensão de largura do sensor dinâmico: |
DC9~36V |
Medida da linha central: |
X linha central da linha central da linha central/Y/Z |
Tempo de resposta: |
0.01S |
precisão dinâmica: |
± 0,1° |
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimote ± 180°)
★ Resolução 0,01°
★ Roll&Pitch Precisão dinâmica: ± 0,1°
★ Precisão estática: ± 0,05°
★ Saída RS485/232/TTL Opcional
★ entrada de tensão de 9~6V de corrente contínua
★ Funcionamento a temperatura elevada -40°C a + 85°C
★ Nível de proteção IP67/IP68 Opcional
★ Equipamento de gravação de impacto de vibração elevada
★ Monitorização de locomotivas ferroviárias
★ Detecção da posição do veículo de comunicação por satélite
★ Aplicação de abertura de tubos de escudo
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
★ Medição da orientação com base no ângulo de inclinação
★ Equipamento de perfuração de petróleo
★ Medidas de inclinação de várias máquinas de engenharia
| HDA436T | Condição | Parâmetro | |
| Intervalo de medição | - |
Rolar ± 180°, inclinação ± 90°, azimute ± 180° (o valor inicial no momento da desactivação é 0°) |
|
| Eixo de medição | - | Eixo X / Eixo Y / Eixo Z | |
| Resolução do Roll&Pitch1) | - | 00,01° | |
| Precisão estática do Roll&Pitch2) | @ 25°C | ± 0,05° | |
| Roll&Pitch Precisão dinâmica (rms) | @ 25°C | ± 0,1° | |
| Giroscópio | Distância | - | ± 250°/s |
| Estabilidade de desvio zero (média de 10 s) | - | 8.5°/h | |
| Inestabilidade de Bias Zero (Allan) | - | 4.5°/h | |
| Coeficiente de marcha aleatória do ângulo (allann) | - | 0.25°/quadrado ((h) | |
| Aceleração | Distância | - | HDA436T:±8g HDA437T:±20g |
| Estabilidade de viés (média de 10s) | - | 00,02 mg | |
| Inestabilidade do Bias | - | 00,005 mg | |
| Coeficiente de marcha aleatória da velocidade (allon) | - | 0.005m/s/h | |
| Temperatura do ponto zero. Coeficiente3) | -40°C a 85°C | ± 0,01°/°C | |
| Temperatura de sensibilidade Coeficiente4) | -40°C a 85°C | ≤ 100 ppm/°C | |
| Tempo de arranque | ≤ 3,5S | ||
| Tempo de resposta | 0.01S | ||
| sinal de saída | RS485/RS232/TTL | ||
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | ||
| MTBF | ≥ 98000 horas / hora | ||
| Resistência ao isolamento | ≥ 100 Megohm | ||
| Resistência ao impacto | 100 g @ 11 ms,3 direcção axial (meio sinusoide) | ||
| Anti-vibração | 10 gramas / 10 ‰ 1000 Hz | ||
| Nível impermeável | Nível de proteção padrão IP67, IP68 opcional e IP68 resistente à corrosão | ||
| Cabos | Padrão sem fiação, ficheiro de aviação M12 de 2 m opcional com cabo de PVC não blindado | ||
| Peso |
Conector único ≤ 165 g / Conector duplo ≤ 180 g (sem cabo) |
||
|
1)Resolução: refere-se à menor alteração do valor medido que pode ser detectada e resolvida pelo sensor no intervalo de medição. 2) Precisão: refere-se à diferença média da raiz quadrada entre o valor do ângulo medido e o valor real, efectuada por várias medições (> 16 vezes) a temperatura normal. 3) Coeficiente de deriva da temperatura zero: taxa de variação do valor de indicação em relação à temperatura normal no intervalo de temperatura de funcionamento nominal do sensor a zero graus. 4) Coeficiente de deriva da temperatura de sensibilidade:A taxa de variação percentual com temperatura da indicação em escala total em relação à indicação em escala total à temperatura ambiente do sensor na sua faixa de temperatura de funcionamento nominal. |
|||
