Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE
Número do modelo: HCA526T-WL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $450.00/Pieces
Detalhes da embalagem: Cartão
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 peças por mês
Utilização: |
Sensor da inclinação |
Resolução: |
0.001° |
Eixo: |
Dois eixos |
Dimensão: |
90*50*33 mm |
A prova de choques: |
A prova de choques > 20 000 g |
antivibração: |
110grms,10 ‰ 1000Hz |
Precisão: |
± 0,05° |
Fornecimento de energia: |
DC9-36V |
Compatibilidade de software: |
Windows, IOS, Android |
sinal de saída: |
O sistema de transmissão deve ser equipado com um sistema de transmissão automática. |
Distância de transmissão de dados: |
até 100m |
Frequência: |
200 hertz |
Temperatura de operação: |
-10°C - +50°C |
Utilização: |
Sensor da inclinação |
Resolução: |
0.001° |
Eixo: |
Dois eixos |
Dimensão: |
90*50*33 mm |
A prova de choques: |
A prova de choques > 20 000 g |
antivibração: |
110grms,10 ‰ 1000Hz |
Precisão: |
± 0,05° |
Fornecimento de energia: |
DC9-36V |
Compatibilidade de software: |
Windows, IOS, Android |
sinal de saída: |
O sistema de transmissão deve ser equipado com um sistema de transmissão automática. |
Distância de transmissão de dados: |
até 100m |
Frequência: |
200 hertz |
Temperatura de operação: |
-10°C - +50°C |

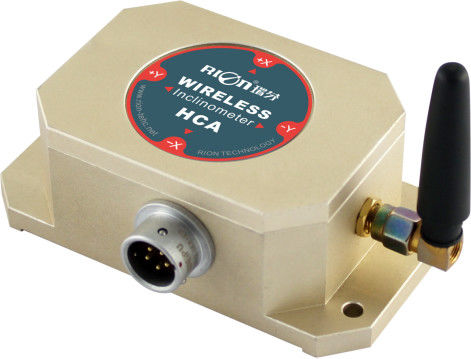

Inclinômetro sem fio com conector de air-plug à prova de água HCA526T-WL
▶Características
★ Inclinômetro de um/dois eixos
★ Distância de medição: ±1°~±90° opcional
★ Entrada de voltagem larga: 9~36V
★ Temperatura de trabalho de largura: -40~+85°C
★ Resolução: 0,001°
★ Conector à prova d'água de enchufe de ar
★ Classe de proteção IP67
★ Alto desempenho anti-vibração > 2000 g
★ Dimensão pequena: 90×50×34mm (customizado)
▶Aplicação
★ Nivelação do veículo de engenharia
★ Ponte e grande monitoramento
★ Posicionamento do equipamento a laser
★ Controle do ângulo do equipamento médico
★ Esquadrão ferroviário e nivelamento de esquadrão ferroviário
★ Controle de nível da máquina-ferramenta de precisão
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de atitude da plataforma de perfuração subterrânea
★ Medição da elevação da antena de comunicação por satélite direcional
▶ DESCRIÇÃO DO PRODUTO
O HCA526T-WL é um sensor de inclinação de eixo duplo de transmissão sem fio lançado pela RION para o campo de controle de campo industrial.sonda de indução sem fio e recepção de dados sem fioAs duas partes possuem antenas de recepção independentes.que esteja em conformidade com o padrão de comunicação de banda ISM e não tenha de aplicar para pontos de frequênciaA frequência da portadora é de 400-480 MHz. A distância de comunicação pode chegar a 200 metros na área aberta visível.O modo de modulação GFSK adota uma tecnologia de codificação de canais de correção de erros para a frente de alta eficiência, e melhora a capacidade dos dados para resistir a interferência de explosão e interferência aleatória.que podem trabalhar ao ar livre para aplicação de monitorização durante muito tempoO produto é dividido em um inclinômetro sem fios e um receptor de dados sem fios.O receptor transmite o valor de medição da aceleração recebido pelo módulo sem fio através da interface RS232/RS485.O utilizador só precisa de fornecer uma fonte de alimentação e recolher o seu sinal digital para medir e analisar a aceleração e a alteração de vibração do objeto remoto em tempo real.O inclinômetro tem um conversor diferencial A/D de 16 bits embutido com alta precisão, que pode medir a inclinação e o ângulo de inclinação da saída do sensor em relação ao plano horizontal através de um algoritmo de filtragem de 5 ordens.RS422 e TTL são opcionaisDevido ao sensor de temperatura digital com alta precisão,a deriva de temperatura do sensor pode ser corrigida de acordo com a alteração do sensor de temperatura incorporado para garantir a elevada repetibilidade do produto em ambientes de baixa e alta temperatura;. A frequência de resposta de saída padrão pode ser de até 18 Hz. Se uma frequência de resposta mais alta for necessária, podemos personalizá-la de acordo com o usuário.desempenho fiável e estável, boa escalabilidade, uma variedade de opções de saída e é adequado para ser aplicado a vários ambientes de controlo industrial severos.
| HCA516/526T | CONDIÇÃO | Parâmetros | UNIT | |||
| Intervalo de medição | ± 10 | ± 30 | ± 60 | ± 90 | ° | |
| Eixo de medição | XY | XY | XY | XY | ||
| Resolução | 0.001 | 0.001 | 0.001 | 0.001 | ° | |
| Precisão de medição | 0.005 | 0.01 | 0.02 | 0.05 | ° | |
| Estabilidade a longo prazo | 0.01 | 0.02 | 0.05 | 0.08 | ° | |
| Coeficiente de temperatura zero | -40°C a 85°C | ± 0.002 | ± 0.002 | ± 0.002 | ± 0.002 | °/°C |
| Temperatura-coeficiente de sensibilidadeciente | -40°C a 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 100 | ppm/°C |
| Poder no tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| Tempo de resposta | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| Frequência de resposta | 5Hz, 15Hz, 35Hz, 50Hz | |||||
| sinal de saída | O sistema de transmissão deve ser equipado com um sistema de transmissão automática. | |||||
| EMC | De acordo com a EN61000 e a GBT17626 | |||||
| MTBF | ≥ 50000 horas/voltas | |||||
| Resistência ao isolamento | ≥ 100 MΩ | |||||
| A prova de choques | 100g@11ms,3 Direção axial (meio sinusoide) | |||||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | |||||
| Grau de protecção | IP67 | |||||
| Cabos | Comprimento padrão de 1 metro, resistente ao desgaste, alta temperatura, cabo blindado 4 * 0,4 mm2conector de aviação | |||||
| Peso | 190 g (sem cabo) | |||||
▶ Parâmetros mecânicos
○ Conector: 1m de linha reta (personalizável)
○ Nível de proteção: IP67
○ Material da casca: oxidação de escudo de liga de alumínio
○ Instalação: 3 parafusos M4
