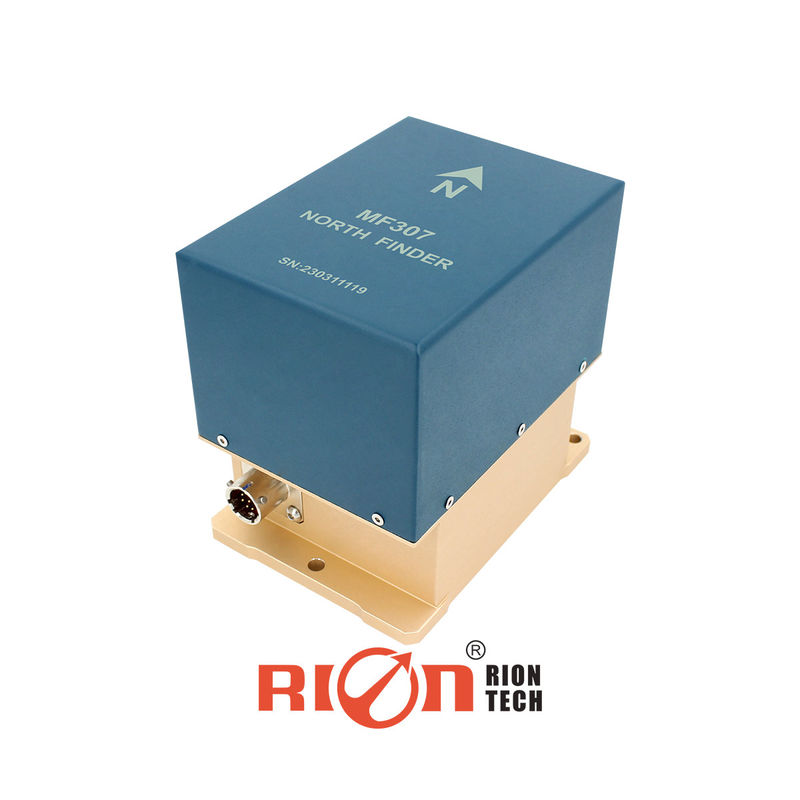

SAÍDA DIGITAL DO GIROCOMPASSO COMPACTO MF3 | NAVEGAÇÃO AZIMUTAL DE ALTA PRECISÃO

Detalhes do produto

Place of Origin: Shenzhen

Marca: RION

Certificação: CE

Número do modelo: MF3

documento: MF307EX NORTH FINDER.pdf

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1pcs

Preço: $5,650.00~$8,450.00

Detalhes da embalagem: 1 sensor giroscópio em cada caixa interna, 100 unidades por tonelada

Tempo de entrega: 2-4 semanas

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 1000 caixas/caixas por mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Precisão horizontal ≤ 0, 05° Finder giroscópica do norte, Finder de norte giroscópica de saída digital


MTTR:	≤30min	MTBF:	≥ 10000 horas
Saída de Digitas:	TTL/RS232/RS422/RS485	Fonte de alimentação:	9.5 ~ 36VDC
Mantenha o rumo.:	3°/h	Material:	Liga de aço inoxidável + de alumínio
Temperatura de funcionamento:	-20°C+50°C	Peso:	≤ 1,1 kg

MTTR:	≤30min
MTBF:	≥ 10000 horas
Saída de Digitas:	TTL/RS232/RS422/RS485
Fonte de alimentação:	9.5 ~ 36VDC
Mantenha o rumo.:	3°/h
Material:	Liga de aço inoxidável + de alumínio
Temperatura de funcionamento:	-20°C+50°C
Peso:	≤ 1,1 kg

Descrição

SAÍDA DIGITAL DO GIROCOMPASSO COMPACTO MF3 | NAVEGAÇÃO AZIMUTAL DE ALTA PRECISÃO

LOCALIZADOR DE NORTE GIROSCÓPICO COMPACTO MF3 SAÍDA DIGITAL | NAVEGAÇÃO AZIMUTAL DE ALTA PRECISÃO

Especificações do Produto

Atributo	Valor
MTTR	≤30min
MTBF	≥ 10000 Horas
Saída Digital	TTL/RS232/RS422/RS485
Fonte de alimentação	9.5~36VDC
Manter o rumo	3°/h
Material	Aço inoxidável + liga de alumínio
Temperatura de Operação	-20℃～+50℃
Peso	≤ 1.1 Kg

Visão Geral do Produto

O localizador de norte baseado em giroscópio foi projetado para determinar de forma rápida e independente a direção do norte verdadeiro. Ele funciona rastreando a velocidade angular de rotação da Terra por meio de um giroscópio de alta precisão, extraindo o sinal de rotação da Terra e calculando o ângulo entre o eixo principal do giroscópio e a direção do norte verdadeiro. Isso permite que ele forneça informações azimutais precisas para sistemas de navegação e posicionamento.

Estrutura do Sistema

Este dispositivo é um sistema eletromecânico altamente integrado, incorporando um giroscópio, acelerômetro, módulo de rotação mecânica de precisão e uma unidade de computação embarcada. Esses componentes trabalham juntos para garantir um desempenho preciso de busca do norte, mesmo em ambientes dinâmicos ou desafiadores.

Parâmetros Técnicos

Parâmetros	MF307EX
Tempo de busca do norte	3 min / 2 min (ajustável)
Faixa de ângulos de inclinação em que o norte pode ser encontrado	±15°
Precisão de busca do norte (1σ)	0.5°
Manter o rumo (Estabilidade de polarização zero 10s 1σ)	3°/h
Fonte de alimentação	9.5~36VDC (Atenção: diâmetro do fio de alimentação > 0.3mm2, fio de alimentação e fio terra)
Corrente de operação	Valor típico: 0.5 A, corrente de impacto máxima: 1 A
Interface	TTL/RS232/RS422/RS485 opcional
Temperatura de operação	-20℃~+50℃
Temperatura de armazenamento	-40℃~+60℃
Condições ambientais quentes e úmidas	Umidade relativa inferior a 95%
Como funciona	A autoverificação automática é iniciada após a ligação, a busca automática do norte é realizada após a autoverificação ser bem-sucedida e um resultado de busca do norte é enviado ao computador superior após a conclusão da busca do norte.
Resistência de isolamento	A resistência de isolamento entre os circuitos independentes do localizador de norte giroscópico e entre o circuito e a carcaça não deve ser inferior a 10 MΩ em condições atmosféricas padrão.
MTBF	≥ 10000 horas
MTTR	≤30min
Material	Aço inoxidável + liga de alumínio
Peso	≤ 1.1 kg (excluindo cabo)

Método de Instalação

Voltando-se para a seta do localizador de norte giroscópico, os lados esquerdo e direito da placa base de montagem são os planos de referência de montagem. Alinhe os planos de referência com as linhas de cabeça e cauda de montagem do transportador e fixe o localizador de norte giroscópico no transportador com três parafusos M5.

Tamanho da Carcaça

Requisitos de Integridade

O conjunto completo de equipamentos inclui:

1 conjunto de localizador de norte giroscópico de fibra óptica
Um fio de conexão de plugue de aviação
