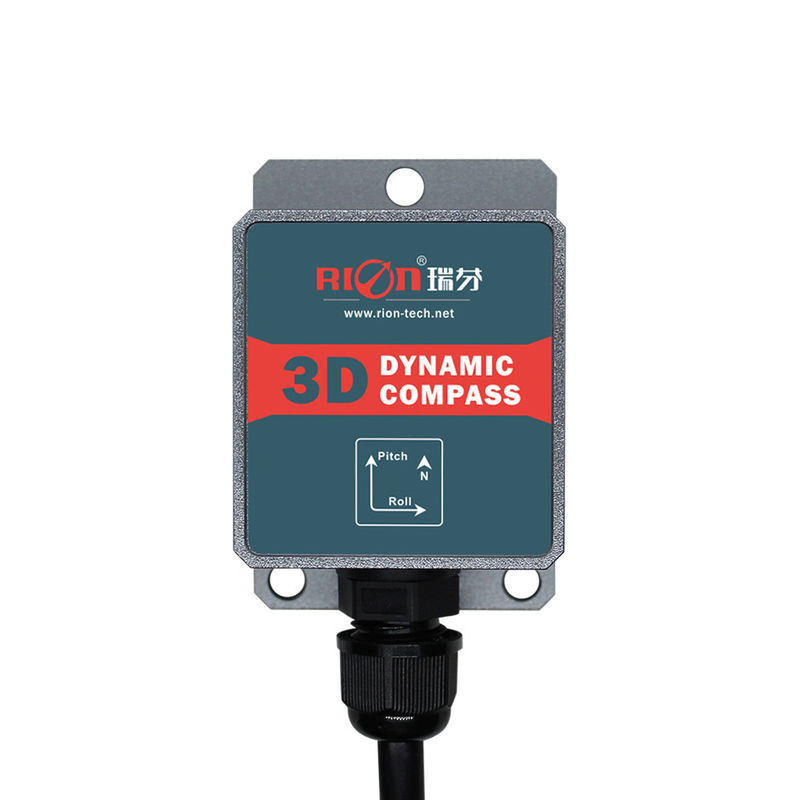

DDM365 Sensor de bússola dinâmica de alta precisão com interface RS232
▶Introdução ao produto
DDM365B é uma bússola electrónica dinâmica tridimensional com uma unidade de medição inercial de 12 eixos, incluindo um ângulo de posição de três eixos, um medidor de aceleração de três eixos, um giroscópio de três eixos,e uma tecnologia de indução magnética de três eixos. Utilizando as características de ângulo dinâmico elevado do giroscópio e a elevada estabilidade das características de posição do acelerômetro,o ângulo de inclinação e o ângulo de rolagem que seguem a mudança de posição complexa são obtidos pelo algoritmo de navegação inercial dinâmicaO azimute geomagnético adota algoritmos de calibração magnéticos duros e magnéticos moles.para que a bússola também pode eliminar a influência do campo magnético através do algoritmo de calibração no ambiente com interferência do campo magnético. Através do cálculo de direcção em tempo real da unidade central de processamento e da compensação de direcção dinâmica do azimute magnético num vasto intervalo utilizando o ângulo de passo dinâmico e o ângulo de rolamento,a bússola pode fornecer dados de rotação de alta precisão mesmo com um ângulo de inclinação de até ± 85°. A bússola electrónica integra um processador de computação de alto DSP e o modo de saída é diversificado,Entre as quais a interface padrão inclui as interfaces RS232/RS485/TTL e outras interfaces, e pode aceitar a personalização de outras interfaces de comunicação.
DDM365B pequeno tamanho, baixo consumo de energia, pode ser aplicado a muitos altos resistência sísmica, ambientes extremamente adversos, tais como navios marítimos, antenas de busca de estrelas, etc.,e é mais adequado para os vários sistemas de controlo integrados de medição de alta precisão de hoje.
▶ Características principais:
★ Precisão de rotação: 1°
★ Faixa de medição da inclinação: inclinação ± 85°, ângulo de rolagem ± 180°
★ Resolução da inclinação: 0,1°
★ Precisão estática da inclinação: 0,2°, precisão dinâmica 0,5°
★ Ampla gama de temperaturas: -40°C~85°C
★ Tamanho: L55×W37×H24mm
★ Interface RS232/de saída padrão com magnético duro, magnético macio e compensação de inclinação
★ Fornecimento de energia de 5 V CC
★ Resistência à água IP67
▶AAplicação
★ NAuticonAviaçãomAplicação
★GPSIintegradonAviação
★a)tennaservoccontrole
★ Eu...infravermelhosIMager
★Eu...aserrAnfinder
★mApreplotter
★ ROV Navegação
★ Oceanografia Dispositivo
★EspecialOportunidade Robô
|
 DDM365B
|
|
Parâmetros do curso da bússola
|
Precisão da rota
|
1°
|
|
Resolução
|
0.1°
|
|
Intervalo de medição do tom
|
± 90°
|
|
Intervalo de medição do rolo
|
±180°
|
|
Precisão da inclinação da inclinação
|
Estática0.2°
|
|
Dinâmica0.5°
|
|
Resolução
|
0.1°
|
|
Ângulo de inclinação compensação
|
Rolo± 180°
|
|
Pico- Não.85°
|
|
Campo magnético triaxial
|
Faixa de medição
|
± 800 uT
|
|
Calibração
|
Calibração de ferro duro
|
- Sim, sim.
|
|
Calibração de ferro mole
|
- Sim, sim.
|
|
Método de calibração de interferências magnéticas
|
Rodar uma volta horizontalmente( Calibração 2D)
|
|
Características da interface
|
Retardo de início
|
< 50ms
|
|
Taxa de produção
|
5~100Hzpode ser definido)
|
|
Taxa de Baud
|
4800 para115200Baud
|
|
Formato de saída
|
Protocolo binário de alta performance
|
|
Fornecimento de energia
|
Voltagem
|
(Padrão)DC+5V
|
|
(customizado)DC9- Não.36 V
|
|
Corrente(MAX)
|
45 mA
|
|
Modo ideal
|
35 mA
|
|
Modo de suspensão
|
TBD
|
|
Meio Ambiente
|
Temperatura de funcionamento
|
-40°C+85°C
|
|
Temperatura de armazenagem
|
-40°C+85°C
|
|
Resistência à vibração
|
2500 g
|
|
EMC
|
De acordoEN61000和GBT17626
|
|
MTBF
|
≥ 98000 horas/hora
|
|
Isolamento resistência
|
≥ 100Megohm
|
|
Resistência ao impacto
|
100 g@11 ms,3 Direção axial (meio sinusoide)
|
|
Anti-vibração
|
10 gramas, 10 ‰ 1000 Hz
|
|
Dimensão
|
L55×W37×H24mm
|
|
Peso
|
≤ 135 g (( incluindo1m cabo)
|
