Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE
Número do modelo: AKF394
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $246.00/Pieces >=1 Pieces
Detalhes da embalagem: 1pcs/inner caixa, 100pcs/ctn
Tempo de entrega: semanas 1 para a amostra
Termos de pagamento: T/T
Habilidade da fonte: 500 partes/partes pelo mês
Utilização: |
medida de aceleração e vibração |
Produção: |
RS232/RS485/TTL |
Calibração do desvio: |
<1mg> |
Sensibilidade (± 10%): |
1250 mv/g |
Não-linearidade: |
< 0,5% FS (max) |
Largura de banda (3DB): |
1000 Hz |
Utilização: |
medida de aceleração e vibração |
Produção: |
RS232/RS485/TTL |
Calibração do desvio: |
<1mg> |
Sensibilidade (± 10%): |
1250 mv/g |
Não-linearidade: |
< 0,5% FS (max) |
Largura de banda (3DB): |
1000 Hz |
RS232 RS485 TTL Acelerômetro Sensor Digital de Vibração
▶Aplicação
★ geração de energia eólica
★ Vibração de baixa frequência e monitorização automática
★ automóvel
★ Máquinas de grande porte, motores
★ armamentário
★ ponte
★ rolos rodoviários
▶INTRODUÇÃO DO PRODUTO
Esta série de aceleração pode ser aplicada a vários campos, como testes de vibração e testes de impacto. O produto adota saída de interface digital, opcional RS232/485/TTL,podem ser definidos diferentes códigos de endereço, e vários sensores podem ser utilizados em série para longas distâncias, o que é conveniente para medição em vários pontos e análise de dados.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,, um ASIC de baixa potência para condicionamento de sinal, um microprocessador para armazenar valores de compensação e um sensor de temperatura.
▶Parâmetro do produto
| AKF392T |
Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (máximo) |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/°C (valor típico) |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (máximo) |
| Não-linearidade | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (maior) |
| Largura de banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taxa de saída automática de protocolo 68 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Taxa de saída automática do MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interface de saída | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo Padrão Rion e Protocolo Modbus Rtu | ||||||
| Confiabilidade | MIL-HDBK-217, Grau 2 | ||||||
| Resistência ao choque | 100g@11ms,3 Direção axial (meio sinusoide) | ||||||
| Tempo de recuperação | < 1ms ((1000g, 1/2 Sin 1ms, choque agindo no eixo i) | ||||||
| Vibração | 20 g Rms, 20~2000 Hz (Ruído aleatório, o, p, i por eixo durante 30 minutos de acção) | ||||||
| Input ((Vdd_Vss) | 9-36 VDC | ||||||
| Consumo atual | < 60 mA @ 12 VDC | ||||||

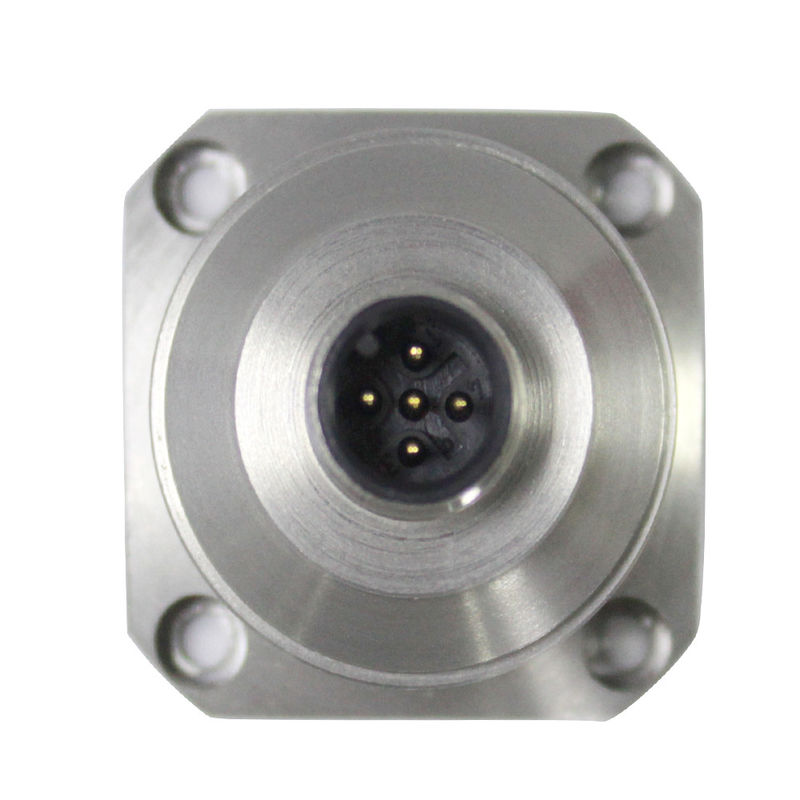

| Conector | Conector M12 padrão da indústria | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Dimensão |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*6 mm Tamanho da placa de adaptador em forma de L: 36*44*4mm |
||||||
