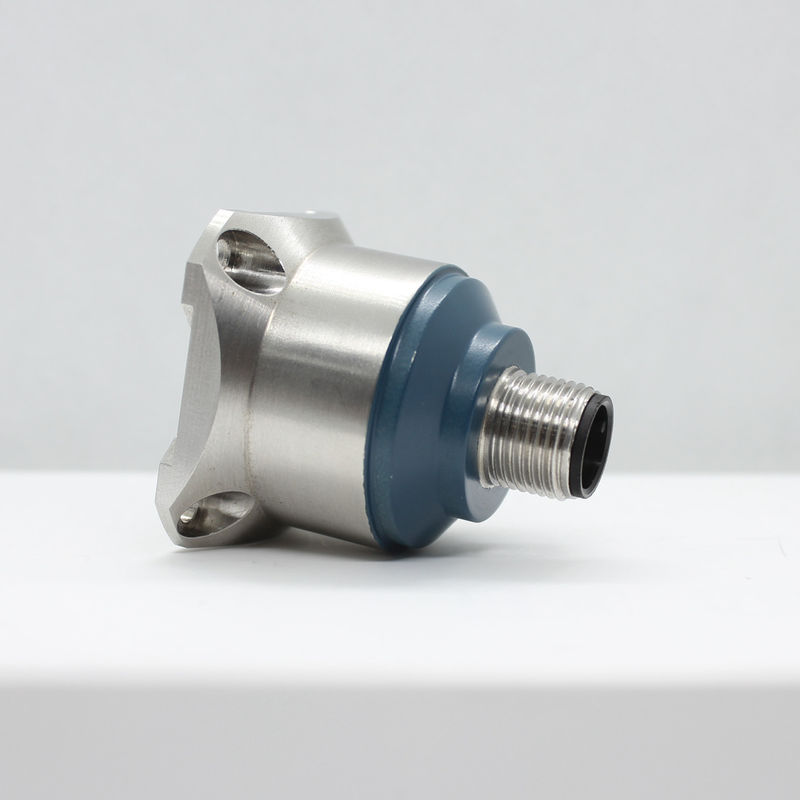

Sensor de detecção de vibrações MEMS 12V de 3 eixos

Sensor de vibração de alimentação de 12v 3 eixos acelerômetro preço

▶ PERFORMAÇÃO

AKG392	Parâmetros						UNIT
Distância	± 2	± 4	± 8	± 10	± 20	± 40	g
Calibração do viés	< 1	< 1	< 1	< 1	< 1	< 1	mg
Eixo de medição	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	eixo
Repetitividade de ligação/desligação	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Coeficiente de temperatura de desvio	0.15	0.15	0.15	0.75	0.75	0.75	%/°C (típico)
Resolução/limite (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Não-linearidade	< 0.5	< 0.8	< 1	< 1	< 1	< 1	% FS (max)
Largura de banda (3DB)	500	500	500	500	500	500	Hz
Sensibilidade do eixo transversal	1	1	1	2	2	2	%
Relação de sensibilidade às vibrações transversais	1	1	2	5	5	5	%
Frequência de ressonância	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Taxa de produção	5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
Interface de saída	RS232/RS485/TTL
Protocolo	Protocolo RION 68 e protocolo MODBUS RTU
Confiabilidade	MIL-HDBK-217, Grau 2
Resistência ao impacto	100 g@11 ms, 3 direcções axiais (meio sinusoide)
Tempo de recuperação	< 1ms ((1000g, 1/2 sin 1ms, impacto no eixo i)
Vibração	20 g rms, 20 ~ 2000 Hz (Ruído aleatório, o, p, i, que age sobre cada eixo durante 30 minutos)
Input ((VDD_VSS)	9~36 VDC
Consumo de corrente operacional	< 60 mA @ 12 VDC
Conector	Conector M12 padrão da indústria
Peso	Peso líquido do produto: 82 g, Base magnética: 48 g, Placa de adaptador em forma de L 20 g
Tamanho	Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*6 mm Tamanho da placa de adaptador em forma de L: 36*44*4mm

▶ ÍNDEXO DE PARÁMETRO DE VIBRAÇÃO

A frequência de vibração, a velocidade e o deslocamento do produto são derivados da análise de dados, onde a frequência é a frequência principal

da frequência de vibração do objeto atual, a velocidade é a velocidade máxima de vibração e o deslocamento é o valor máximo de amplitude

Devido à irregularidade da vibração do objeto, os dados são utilizados apenas como referência.

O acelerômetro triaxial AKG392 é um novo acelerômetro desenvolvido e produzido de forma independente pela Rion Technology, aplicado numa ampla gama de aplicações,que abrange muitos domínios, como os ensaios de vibração e os ensaios de impactoO produto adota uma saída de interface digital com opções como RS232/485/TTL. Diferentes códigos de endereço podem ser definidos, vários acelerômetros podem ser instalados em série para longa distância,que seja conveniente para medição em vários pontos e análise de dadosO processamento interno FFT pode produzir diretamente a frequência de vibração do objeto e velocidade e deslocamento, conveniente para os usuários analisar dados.e deslocamento de objetos abaixo de 4HZ são valores incertos e não têm valor de referência. AKG392 é um sensor capacitivo de silício de cristal único, que consiste num chip de silício processado por micro-máquinas, um ASIC de baixa potência para ajuste de sinal,um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, calibração, estrutura robusta e saída estável.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção contra sobre-voltagemA estabilidade a longo prazo e o desvio do fator de escala na gama de escala total são tipicamente inferiores a 0,1%.baixo consumo de energia, e excelente estabilidade de desvio, garantindo uma fiabilidade de saída estável.
