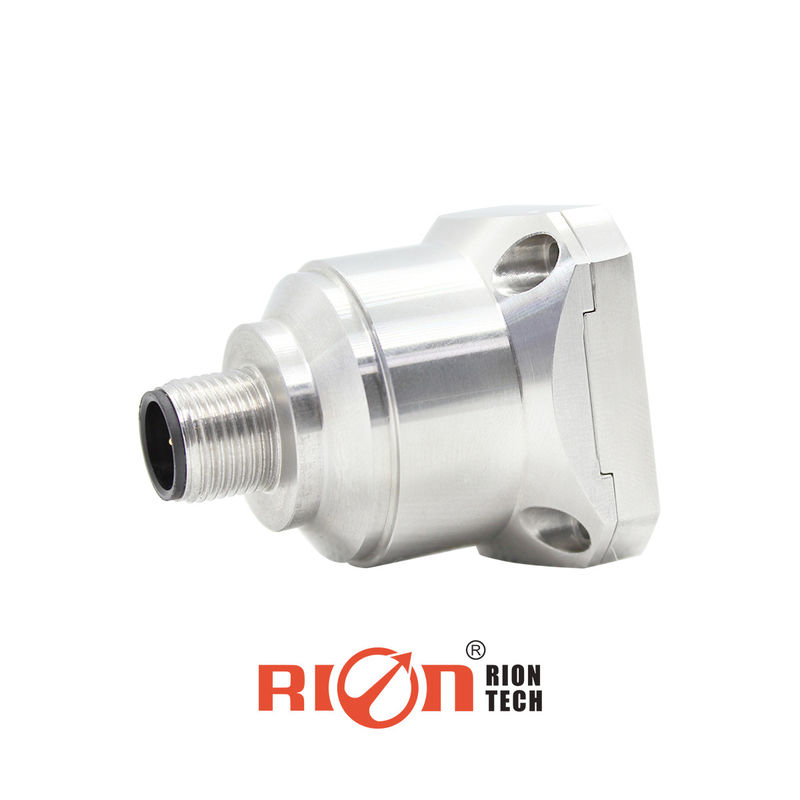

AKF398 Sensor de acelerômetro baseado em MEMS CE 20mA Medição de vibração de corrente
AKF398 Sensor de acelerômetro baseado em MEMS CE 20mA Medição de vibração de corrente
▶INTRODUÇÃO DO PRODUTO
O acelerômetro triaxial AKF398, desenvolvido pela RION Technology, é um sensor de saída de tensão ideal para aplicações como testes de vibração e impacto.Possui saída de tensão analógica e suporta códigos de endereço configuráveis, permitindo a ligação em série de sensores múltiplos para medições de longa distância, em vários pontos e análise de dados. Construído com um sensor capacitivo de silício de cristal único, o AKF398 inclui um chip de silício micro-mecanizado, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenamento de compensação,e um sensor de temperaturaEsta concepção garante baixo consumo de energia, calibração precisa, estrutura robusta e saída estável. A configuração eletrónica avançada fornece potência de estado sólido para reinicialização e proteção completa contra sobrevoltagem.O AKF398 oferece desempenho consistente em ambientes exigentes.
▶Características do produto
★ três eixos (X, Y, Z)
★ tensão de saída: 4-20mA
★ fonte de alimentação: 9-36V
★ anti-impacto: 2000G
★ temperatura de trabalho: -40°C ~ +85°C
★ temperatura de armazenagem: -40°C ~ +85°C
★ tamanho: L34,3 × W34,3 × H38,5 mm
★ excelente estabilidade de desvio
★ Bom desempenho ambiental (impacto, vibração e temperatura)
▶Aplicação
★ Registo de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica ★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Equipamento médico
★ Ponte ★ Veículo ★ Rolante rodoviário
▶Parâmetros do produto
AKF398
Parâmetro
UNIT
Distância
± 2
± 4
± 8
± 10
± 20
± 40
g
Calibração de desvio
< 1
< 1
< 1
< 1
< 1
< 1
mg
Medição axial
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
eixo
Repetitividade de energia ligada/desligada
< 2
< 2
< 2
< 2
< 2
< 2
mg (max)
Sensibilidade (± 10%)
4
2
1
0.8
0.4
0.2
mA/g
Coeficiente de temperatura de desvio
0.01
0.01
0.01
0.05
0.05
0.05
%/°C
Resolução/Limite (@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg (max)
Não-linearidade
< 0.5
< 0.5
< 0.8
< 1
< 1
< 1
% FS (max)
Resposta de frequência
500
500
500
500
500
500
Hz
Largura de banda (3Db)
1000
1000
1000
1000
1000
1000
Hz
Sensibilidade do eixo transversal
1
1
1
2
2
2
%
Relação de sensibilidade às vibrações laterais
1
1
2
5
5
5
%
Frequência de ressonância
2.4
2.4
2.4
5.5
5.5
5.5
KHz
densidade de ruído
21
21
21
86.6
86.6
86.6
μg/√Hz
0g de saída 12mA
< 0.005
< 0.005
< 0.005
< 0.003
< 0.003
< 0.003
mA
Corrente de saída
4 ~ 20 mA
Confiabilidade
MIL-HDBK-217, grau dois.
Resistência ao choque
100g@11ms,3 Direção axial (meio sinusoide)
Tempo de recuperação
<1ms(1000g, 1/2 sin 1ms, choque agindo no eixo i)
Vibração
20 g Rms, 20~2000 Hz (Ruído aleatório, o, p, i por eixo durante 30 minutos de acção)
