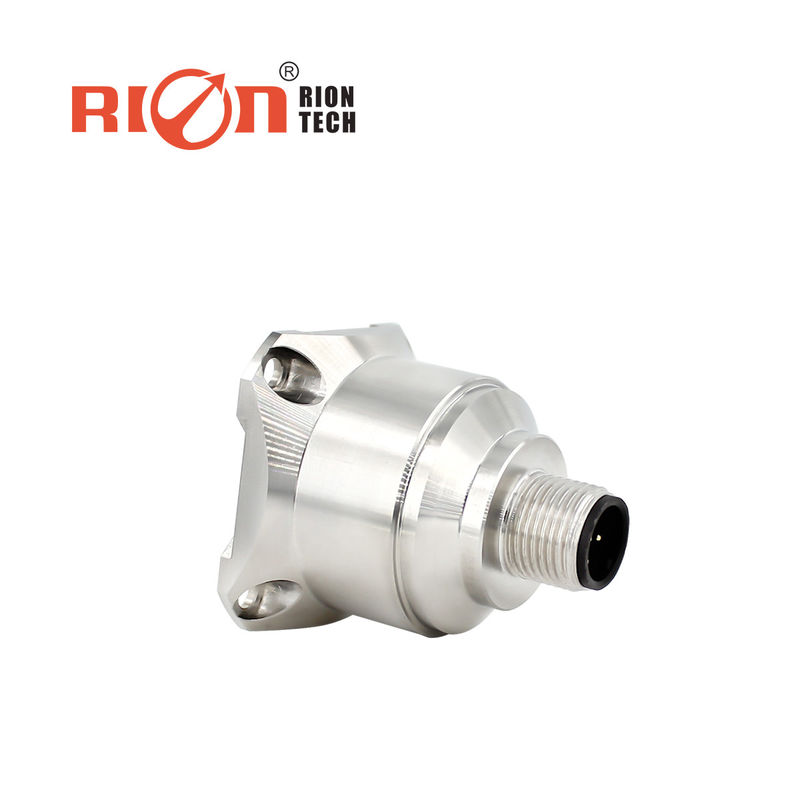

Sensor de vibração baseado em MEMS de alta largura de banda DC 9V 2000G Anti Impacto

SENSOR DE VIBRAÇÃO DE TENSÃO AKF390 MEMS.pdf

O SENSOR DE VIBRAÇÃO triaxial AKF390 é um SENSOR DE VIBRAÇÃO do tipo saída de tensão desenvolvido e produzido de forma independente, que pode ser usado em muitos campos, como teste de vibração e teste de impacto. O produto adota saída de tensão analógica, AKF390 é um sensor capacitivo de silício de cristal único, que consiste em um chip de silício processado por micromáquinas, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenar valores de compensação e um sensor de temperatura. Este produto possui baixo consumo de energia, estrutura calibrada e robusta e saída estável. A nova configuração eletrônica fornece energia de estado sólido para reinicialização e proteção abrangente contra sobretensão. Os produtos possuem características de estrutura robusta, baixo consumo de energia, excelente estabilidade de desvio, etc., para garantir a confiabilidade da saída do produto.

• três eixos (X,Y,Z)
• tensão de saída: 4-20ma
• fonte de alimentação: 9-36V
• anti-impacto: 2000G
• temperatura de trabalho: -40°C ~ +85°C
• temperatura de armazenamento: -55°C ~ +100°C
• tamanho: L34,3*W34,3*H38,5mm
• peso: 73,5g
• excelente estabilidade de polarização
• Bom desempenho ambiental (impacto, vibração e temperatura)

• Registro de acidentes, monitoramento e previsão de fadiga
• Geração de energia eólica
• Monitoramento do sistema de tráfego, análise do leito rodoviário e detecção de falhas ferroviárias de alta velocidade
• Máquinas grandes, motor
• Vibração de baixa frequência e monitoramento automático
• Equipamento médico
• Ponte
• Veículo
• Rolo compactador

Parâmetros	AKF390B	Unidade
Faixa	±2, ±4, ±8, ±10, ±20, ±40	g
Calibração de polarização	<1	mg
Eixo de medição	X, Y, Z	eixo
Repetibilidade de ligar/desligar	<2	mg (valor máximo)
Coeficiente de temperatura de polarização [3]	0,01	valor típico em mg/℃
Resolução/Limite (@ 1Hz)	<1	mg(máx.)
Não linearidade	<0,5	% FS(máx)
Largura de banda [4]	1000	Hz
Frequência de resposta	500	Hz
Tensão de saída	4~20mA
Base magnética	opcional
Confiabilidade	MIL-HDBK-217, classe 2
Anti-impacto	100g@11ms, triaxial e idêntico (meia onda senoidal)
Tempo de restauração	<1ms (1000g, 1/2 sen 1ms, Impacto no eixo i)
Vibração	20g rms,20~2000Hz (Ruído aleatório, o, p, i atuando em cada eixo por 30 minutos)
Entrada(VDD_VSS)	9-36 VCC
Consumo de corrente operacional	<60mA a 12 VCC
Conector	Conector M12 padrão da indústria
Peso	73,5g
Tamanho	Tamanho da instalação de adsorção magnética: 34,3 * 34,3 * 43,2 mm, Tamanho da instalação de posicionamento do parafuso: 34,3 * 34,3 * 38,5 mm

Q1. Quais são as suas condições de entrega?
R: EXW, FOB, CNF, DAP

Q2. Quais são as suas condições de pagamento?
R: T/T 100%, Paypal,

Q3. Como sobre o seu tempo de entrega?
R: Geralmente, leva 7 dias para produção contra a confirmação do pagamento

Q4. Você pode produzir de acordo com as necessidades dos clientes?
R: Sim, poderíamos fornecer uma solução personalizada.

Q5. Qual é a sua política de amostra?
R: Podemos fornecer a amostra se tivermos peças prontas em estoque, mas os clientes terão que pagar o custo da amostra e
o custo do correio.

Q6. Você testa todos os seus produtos antes da entrega?
R: Sim, temos 100% de teste antes da entrega

Q7: o reembolso é aceitável se o teste do usuário não atingir o parâmetro técnico na folha de dados?
A. aceitamos devolução e reembolso, ou devolução e substituição se a qualidade do produto não atender ao valor da folha de dados.
