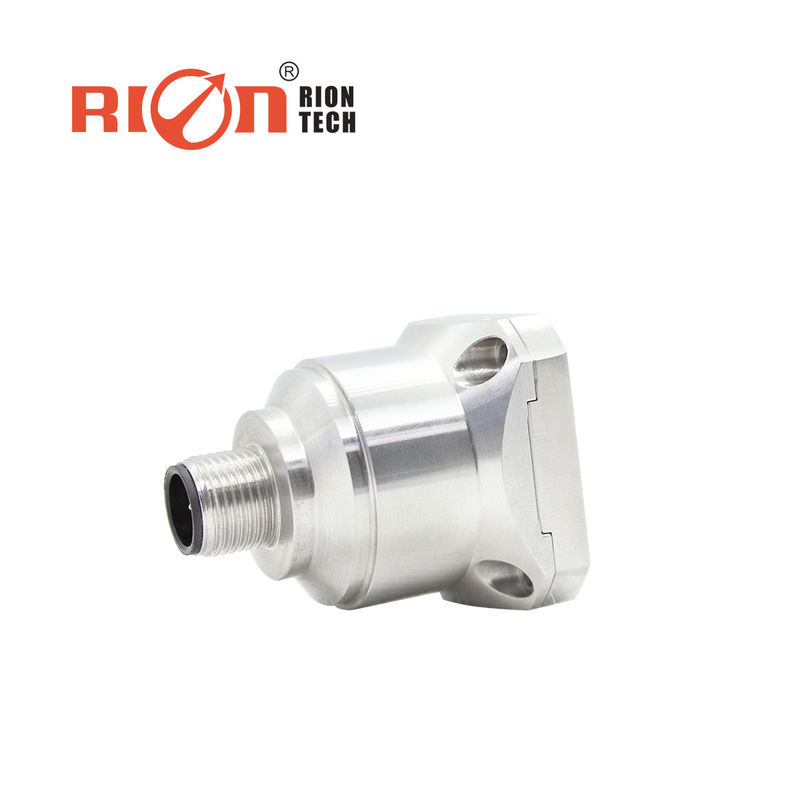

a tensão MEMS do acelerômetro da linha central da fonte de alimentação 9~36v três baseou o acelerômetro
Descrição geral
O acelerômetro da três-linha central de AKF390B é os acelerômetros amplamente utilizados produzidos por RION com tecnologia suíça patenteada. Pode ser usado em testes de vibração, em testes de impacto e em outros campos. O produto adota a saída da tensão análoga, os códigos diferentes do endereço podem ser ajustados, e os sensores múltiplos são usados junto na grande distância para facilitar a medida e a análise de dados do multi-ponto. O AKF390B é um sensor capacitivo do silicone monocrystalline que consiste em um chip de silicone micromachined (uma baixa potência ASIC para o acondicionamento de sinal), em um microprocessador para armazenar valores da compensação, e em um sensor de temperatura. Este produto com consumo da baixa potência foi calibrado, e tem uma estrutura contínua e uma saída estável. A configuração eletrônica nova fornece o poder de circuito integrado para a restauração, fornecendo a proteção completa para a sobrecarga. Esta série de produtos tem as características da estrutura forte, do consumo da baixa potência e da estabilidade excelente do desvio, que garante a confiança proeminente da saída.
Característica
linha central do ★ três (X, Y, Z) tensão da saída do ★: 0-5V
fonte de alimentação do ★: 9-36V anti-impacto do ★: 2000G
temperatura de trabalho do ★: -40°C ~ +85°C temperatura da loja do ★: -55°C ~ +100°C
tamanho do ★: L34.4×W34.4×H38mm peso do ★: 73.5g
estabilidade diagonal excelente do ★ Bom desempenho ambiental do ★ (impacto, vibração e temperatura)
Aplicação
Registro de impacto do ★, monitoração da fadiga e geração das energias eólicas do ★ da previsão
Monitoração de sistema do tráfego do ★, análise do roadbed e detecção de falha de alta velocidade da estrada de ferro
Grande maquinaria do ★, motor
Vibração de baixa frequência do ★ e equipamento médico do ★ automático da monitoração
Rolo de estrada do ★ do veículo do ★ da ponte do ★
Dados técnicos:
|
Parâmetros
|
AKF390B
|
Unidade
|
|
|
Escala
|
±2, ±4, ±8
|
g
|
|
|
Calibração diagonal
|
<1>
|
magnésio
|
|
|
Linha central de medição
|
X, Y, Z
|
linha central
|
|
|
Repetibilidade do poder on/down
|
<2>
|
magnésio (valor máximo)
|
|
|
Coeficiente de temperatura diagonal [3]
|
0,05
|
valor típico de mg/℃
|
|
|
Definição/ponto inicial (@ 1Hz)
|
< 1="">
|
magnésio (máximo)
|
|
|
Não-linearidade
|
<3>
|
% do FS (máximo)
|
|
|
Largura de banda [4]
|
500
|
Hertz
|
|
|
Frequência da ressonância
|
5
|
quilohertz
|
|
|
Taxa de saída
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, pode ser ajustado
|
|
|
|
Tensão da saída
|
0-5V
|
|
|
|
Magnético baseado
|
opcional
|
|
|
|
Confiança
|
MIL-HDBK-217, classe 2
|
|
|
|
Anti-impacto
|
100g@11ms, Triaxial e idêntico (meia onda de seno)
|
|
|
|
Tempo da restauração
|
<1ms>
|
|
|
|
Vibração
|
20g rms, 20~2000Hz (ruído aleatório, o, p, eu que atuo em cada linha central por 30 minutos)
|
|
|
|
Entrada (VDD_VSS)
|
9-36 VDC
|
|
|
|
Consumo atual de funcionamento
|
<60ma>
|
|
|
|
Conector
|
Conector do padrão do setor M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Tamanho
|
Tamanho magnético da instalação da adsorção: 34.3*34.3*43.2mm,
Parafuso que posiciona o tamanho da instalação: 34.3*34.3*38.5mm |
|
|
Parafuso que posiciona o desenho da dimensão da instalação:
|
Cor
Função
|
PRETO
|
BRANCO
|
AZUL
|
MARROM
|
CINZA
|
|
|
|
|
|
|
|
|
|
Terra
Terra do poder |
sinal da tensão da X-linha central
|
sinal da tensão da Y-linha central
|
Vcc 9~36V
Positivo da fonte de alimentação |
sinal da tensão da Z-linha central
|
|
|
|
|
|
|
|
Q1. Que é suas condições de entrega?
: EXW, CORRENTE DE RELÓGIO, CNF, DAP
Q2. Que é seus termos de pagamento?
: T/T 100%, Paypal, ou Alibaba
Q3. Como sobre seu prazo de entrega?
: Geralmente, tomará 7 dias para a produção contra a confirmação do pagamento
Q4. Pode você produzir de acordo com exigências de clientes?
: Sim, nós poderíamos fornecer a solução personalizada.
Q5. Que é sua política da amostra?
: Nós podemos fornecer a amostra se nós temos as peças prontas no estoque, mas os clientes têm que pagar o custo da amostra e
o correio custou.
Q6. Você testa todos seus bens antes da entrega?
: Sim, nós temos o teste de 100% antes da entrega
Q7: é o reembolso aceitável se o teste de usuário não alcança o parâmetro técnico na folha de dados?
A. nós para aceitar o retorno e o reembolso, ou para retornar e substitui-los se a qualidade de produto não encontra o valor da folha de dados.
