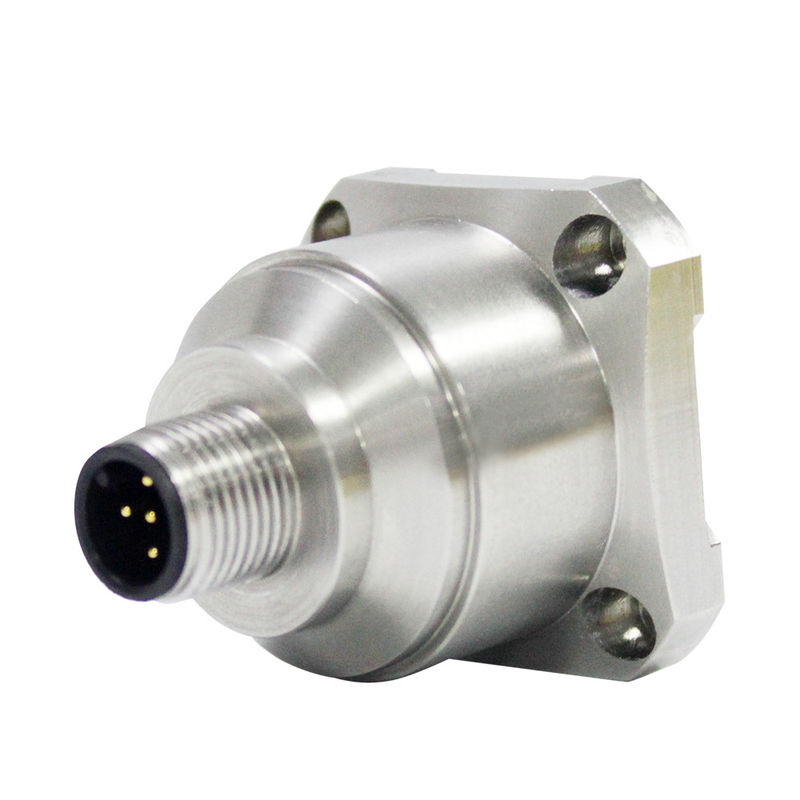

3 eixos Vibração medidor ponte de segurança Sensor de três eixos
Este produto tem baixo consumo de energia, sistema de calibração completo, estrutura sólida e saída estável.e fornecendo proteção completa para sobre-corrente.Em toda a gama, os valores típicos para a estabilidade a longo prazo e o desvio do fator de escala são inferiores a 0,1%.baixo consumo de energia e excelente estabilidade de desvio, que garante uma fiabilidade de saída excepcional
Especificações
| AKG392 | Parâmetros | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração do viés | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Eixo de medição | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de ligação/desligação | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coeficiente de temperatura de desvio | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (típico) |
| Resolução/limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Largura de banda (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações transversais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taxa de produção | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Interface de saída | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo RION 68 e protocolo MODBUS RTU | ||||||
| Confiabilidade | MIL-HDBK-217, Grau 2 | ||||||
| Resistência ao impacto | 100 g@11 ms, 3 direcções axiais (meio sinusoide) | ||||||
| Tempo de recuperação | < 1ms ((1000g, 1/2 sin 1ms, Impacto no eixo i) | ||||||
| Vibração | 20 g rms, 20 ~ 2000 Hz (Ruído aleatório, o, p, i, que age sobre cada eixo durante 30 minutos) | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo de corrente operacional | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão da indústria | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*6 mm Tamanho da placa de adaptador em forma de L: 36*44*15 mm |
||||||
▶ APLICAÇÃO
★ Equipamento médico
★ Ponte
★ Automóvel
★ Rolante rodoviário
★ Registros de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
▶ PROTOCOLO DE COMUNICAÇÃO
O produto inclui 68 protocolos e dois protocolos MODBUS RTU. Os parâmetros de configuração padrão do protocolo são os seguintes:
| Protocolo | RION 68 PROTOCOLO | MODBUS-RTU |
| Código de endereço | 0 | 1 |
| Endereço de transmissão | 255 | 0 |
| Taxa de transferência de dados da porta serial | 9600 | 9600 |
| Bit de paridade | Nenhuma paridade | Paridade par |
| Bit de arranque da porta serial | Um pouco | Um pouco |
| Duração dos dados da porta de série | 8 bits | 8 bits |
| Bit de parada de porta em série | Um pouco | Um pouco |
| Modo de saída | Pergunta e resposta | Pergunta e resposta |
| Formato de dados | Formato dos dados | Formato dos dados |
| Método de verificação dos dados | Somada de verificação | CRC16 |
