Detalhes do produto
Lugar de origem: CHINA
Marca: RION
Certificação: CE
Número do modelo: TL735G
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: 60
Detalhes da embalagem: caixa da caixa com esponja
Tempo de entrega: 5 dias para amostras
Termos de pagamento: L/C, T/T
Habilidade da fonte: 5000/month
Axi de medição do azimote: |
Ângulo de azimute do eixo Z ± 1 |
Nome do produto: |
giroscópio para antena 5G |
Largura de banda de aquisição: |
>100Hz |
Definição do azimute: |
0.01deg |
Precisão do azimute: |
<0> |
Escala da aceleração: |
±2g |
Axi de medição do azimote: |
Ângulo de azimute do eixo Z ± 1 |
Nome do produto: |
giroscópio para antena 5G |
Largura de banda de aquisição: |
>100Hz |
Definição do azimute: |
0.01deg |
Precisão do azimute: |
<0> |
Escala da aceleração: |
±2g |

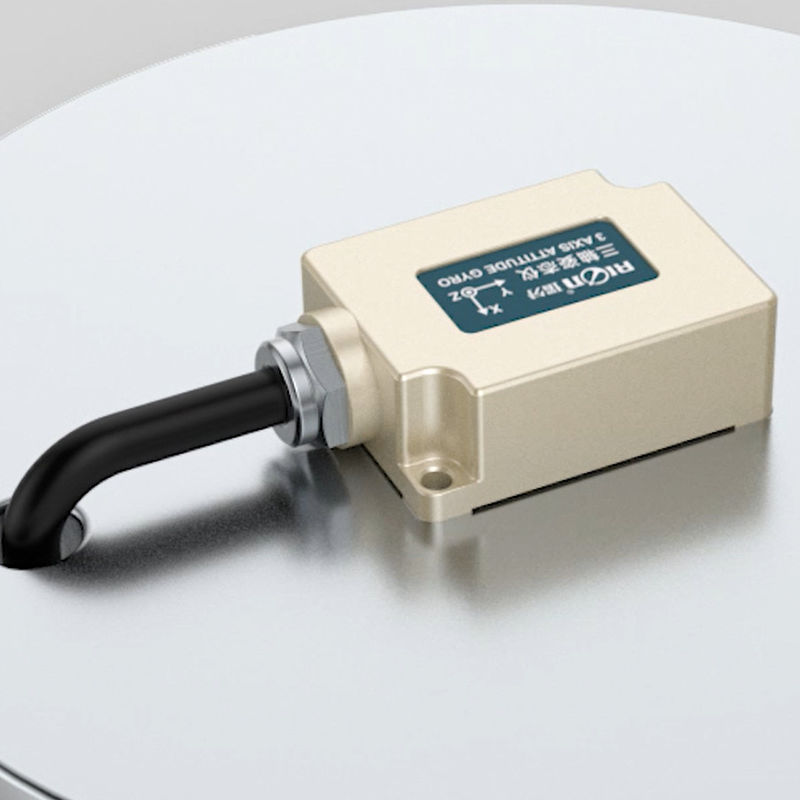

Sensor de ângulo de inclinação para antena 5g, girômetro de longa vida útil, transdutor de taxa angular RS485/RS232/TTL
▶Aplicação
★ Monitorização de antenas 5G
★ cartaz de publicidade exterior
★ Realidade virtual 3D
★ Plataforma estável
★ Sistema de segurança do carro
★ Equipamento de antena por satélite montado em veículos
★ Controle industrial
★ Robô
| TL735G | Parâmetros |
| Eixo de medição do azimote | Ângulo de azimute do eixo Z ± 180° |
| Largura de banda de aquisição | > 100 Hz |
| Resolução do azimote | 00,01° |
| Precisão de azimote | < 0,5° |
| Não lineares | 00,1% do FS |
| Precisão de inclinação | 0.1° RMS |
| Precisão do rolo | Dinâmica 0,5°, estática 0,1° RMS |
| Resolução da inclinação | 00,01° |
| Intervalo de inclinação | Rolo ± 180o, inclinação ± 90o |
| Taxa angular giroscópica | ± 125 °/s (outras taxas angulares podem ser personalizadas) |
| Faixa de aceleração | ± 2 g |
| Resolução da aceleração | 0.1° |
| Precisão da aceleração | 0.5 mg |
| Tipo de saída de dados padrão | Ângulo de Euler |
|
Intervalo de medição do azimute por defeito (O tipo de saída dos dados é o ângulo de Euler) |
± 180° |
| Horário de início | Vibração de 5 s (estacionária) < 10 mg |
| Voltagem de entrada | 9~36V, padrão +24VDC, 12mA |
| Corrente | 40 mA |
| Temperatura de funcionamento | -40°C ~ +85°C |
| Temperatura de armazenamento | -40 °C a +125 °C |
| Vibração | 5g~10g |
| Impacto | 200 g pk, 2 ms, 1⁄2 sine |
| duração de vida | 10 anos |
| Horário de início | 5 a 6 segundos, ficar parado (aceleração < 0,01 g) |
| Taxa máxima de amostragem | 100 vezes/seg |
| Taxa de comunicação em série | Taxa padrão de 9600 baud |
| sinal de saída | RS485 |
| MTBF | ≥ 50000 horas/hora |
| Resistência ao isolamento | ≥ 100 megohm |
| Resistência ao impacto | 100 g@11 ms, 3 direcções axiais (meio sinusoide) |
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz |
| Nível impermeável | IP67 |
| Cabos | Cabo padrão de 1 metro |
| Peso | 35 g (excluindo o cabo) |
▶ Instalação
▶ CONEXÃO ELÉTRICA DO PRODUTO
| Função da cor | Negro | Branco | Verde | Vermelho | Fios blindados |
| GND | RS485 ((D+) | RS485 ((D-) |
Vcc 9 ∼ 36 V Pólo positivo |
Terreno (PE) |
