Detalhes do produto
Lugar de origem: guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: AKF394-485
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $235.00/Pieces
Detalhes da embalagem: sensor em cada caixa interna, 50pcs/ctn da vibração 1pcs
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, paypal
Habilidade da fonte: 3000 PCes/mês
Nome: |
Acelerômetro do rolo de estrada |
Saída: |
RS232/RS485/TTL |
Calibração do desvio: |
<1mg> |
Não-linearidades: |
<0> |
Taxa de saída automática de MODBUS: |
10Hz、 50Hz do、 25Hz |
Frequência da ressonância: |
5.5kHz |
Nome: |
Acelerômetro do rolo de estrada |
Saída: |
RS232/RS485/TTL |
Calibração do desvio: |
<1mg> |
Não-linearidades: |
<0> |
Taxa de saída automática de MODBUS: |
10Hz、 50Hz do、 25Hz |
Frequência da ressonância: |
5.5kHz |

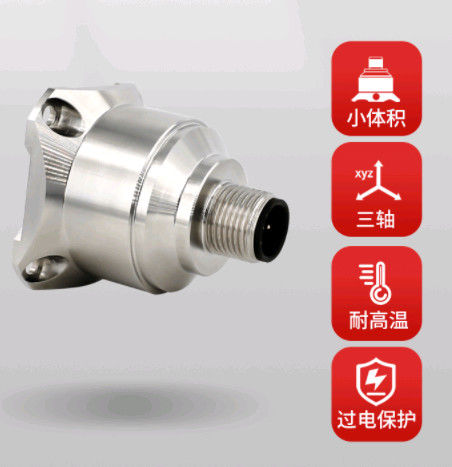

Mems baseou o acelerômetro para o acelerômetro da linha central do protocolo três de Modbus Rtu do rolo de estrada
▶CARACTERÍSTICA
Três-linha central do ★ (X, Y, Z)
saída do ★: RS232; RS485; TTL
tensão do poder do ★: 9~36V
anti-impacto do ★: 2000G
o ★ trabalha o temp: - 40°C a +85°C
Temp do armazenamento do ★: - 40°C a +85°C
Estabilidade excelente do desvio do ★
Desempenho excelente do ★ (impacto, vibração e temperatura)
▶Aplicação
registro de impacto do ★, monitoração da fadiga e previsão
geração das energias eólicas do ★
Vibração de baixa frequência do ★ e monitoração automática
automóvel do ★
Grande maquinaria do ★, motor
armamentarium do ★
ponte do ★
rolo de estrada do ★
Especificações
| AKF392T | PARÂMETRO | UNIDADE | |||||
| Escala | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibração do desvio | <1> | <1> | <1> | <1> | <1> | <1> | magnésio |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Repetibilidade do poder de Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | magnésio (o mais alto) |
| Temp do desvio. Coeficiente | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (valor típico) |
| Definição/ponto inicial (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | magnésio (o mais alto) |
| Não-linearidade | <0> | <0> | <1> | <1> | <1> | <1> | % do FS (o mais alto) |
| Largura de banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hertz |
| sensibilidade da Cruz-linha central | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação lateral da sensibilidade da vibração | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Densidade do ruído | 21 | 21 | 21 | 86,6 | 86,6 | 86,6 | μg/√Hz |
| Frequência da ressonância | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | quilohertz |
| taxa de saída automática de 68 protocolos | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Taxa de saída automática de MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Relação da saída | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo padrão de Rion e protocolo de Modbus Rtu | ||||||
| Confiança | MIL-HDBK-217, categoria 2 | ||||||
| Resistência de choque | 100g@11ms, sentido 3 axial (metade sinusoide) | ||||||
| Tempo de recuperação | <1ms> | ||||||
| Vibre | 20g Rms, 20~2000Hz (ruído aleatório, o, p, i pela linha central para a ação 30 minutos) | ||||||
| Entrada (Vdd_Vss) | 9-36 VDC | ||||||
| Consumo atual | <60ma> | ||||||
| Conector | Conector do padrão do setor M12 | ||||||
| Peso | Peso líquido do produto: 82g, base magnética: 48g, placa de adaptador em forma de L 20g | ||||||
| Dimensão |
Tamanho do produto: 34.3*34.3*38.5mm Tamanho baixo da adsorção magnética: 34.23*34.23*6mm Tamanho em forma de L da placa de adaptador: 36*44*15mm |
||||||
▶PROTOCOLO DE COMUNICAÇÃO
O produto inclui 68 protocolos e protocolos de MODBUS RTU dois. Os parâmetros da configuração de defeito do protocolo são como segue:
| PROTOCOLO | PROTOCOLO DE RION 68 | MODBUS-RTU |
| Código do endereço | 0 | 1 |
| Endereço da transmissão | 255 | 0 |
| Taxa de transmissão da porta de série | 9600 | 9600 |
| Bocado de paridade | Nenhuma paridade | Mesmo paridade |
| Bocado de começo da porta de série | 1 bocado | 1 bocado |
| Comprimento de dados da porta de série | 8 bocados | 8 bocados |
| Bocado de parada da porta de série | 1 bocado | 1 bocado |
| Modo de saída | Pergunta e resposta | Pergunta e resposta |
| Formato de dados | Formato de dados | Formato de dados |
| Os dados verificam o método | Soma de verificação | CRC16 |
SENTIDO DA MEDIDA DO PRODUTO
