Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: AKF398-10
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $235.00/Pieces
Detalhes da embalagem: sensor em cada caixa interna, 50pcs/ctn da vibração 1pcs
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 PCes/mês
Nome: |
sensor vibratório |
Produção: |
4 ~ 20 mA |
Repetitividade de ligação/desligação: |
< 2 mg |
Não-linearidade: |
<0> |
Largura de banda (3DB): |
500Hz |
Densidade do ruído: |
21 μg/√Hz |
Nome: |
sensor vibratório |
Produção: |
4 ~ 20 mA |
Repetitividade de ligação/desligação: |
< 2 mg |
Não-linearidade: |
<0> |
Largura de banda (3DB): |
500Hz |
Densidade do ruído: |
21 μg/√Hz |

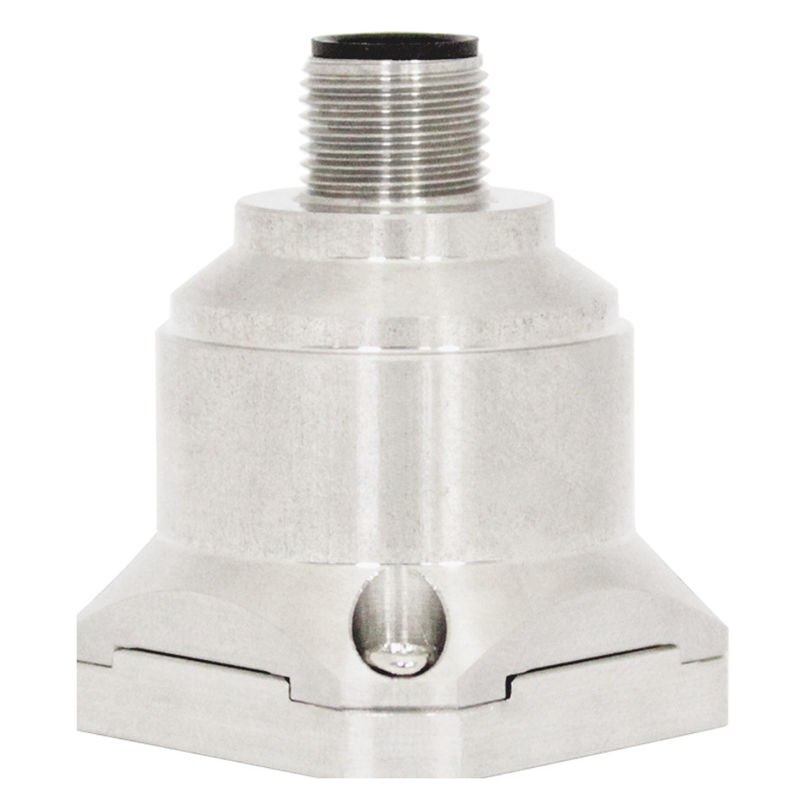

Acelerômetro vibratório de 3 eixos para monitoramento da saúde da ponte
▶ Características do produto
★ três eixos (X, Y, Z)
★ tensão de saída: 4-20mA
★ fonte de alimentação: 9-36V
★ anti-impacto: 2000G
★ temperatura de trabalho: -40°C ~ +85°C
★ temperatura de armazenagem: -40°C ~ +85°C
★ tamanho: L34,3 × W34,3 × H38,5 mm
★ peso: 73,5 g
★ excelente estabilidade de desvio
★ Bom desempenho ambiental (impacto, vibração e temperatura)
▶ APLICAÇÃO
★ Registo de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica
★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Equipamento médico
★ Ponte
★ Veículo
★ Rolante rodoviário
O acelerômetro triaxial AKF398 é um acelerômetro de saída de tensão desenvolvido e fabricado independentemente pela RION Technology,que pode ser utilizado em muitos campos, tais como testes de vibração e testes de impactoO produto adota saída de tensão analógica, diferentes códigos de endereço podem ser definidos e vários sensores são ligados em série por uma longa distância,que é conveniente para medição em vários pontos e análise de dados. AKF398 é um sensor capacitivo de silício de cristal único, que consiste num chip de silício processado por máquinas micro-cros, um ASIC de baixa potência para o ajuste do sinal,um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, estrutura calibrada e robusta e saída estável.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção abrangente contra sobre-voltagemOs produtos têm as características de estrutura robusta, baixo consumo de energia, excelente estabilidade de desvio, etc., para garantir a fiabilidade da produção do produto.
Especificações
| AKF398 | Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Resposta de frequência | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| densidade de ruído | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g de saída 12mA | < 0.005 | < 0.005 | < 0.005 | < 0.003 | < 0.003 | < 0.003 | mA |
| Corrente de saída | 4 ~ 20 mA | ||||||
| Confiabilidade | MIL-HDBK-217, grau dois. | ||||||
| Resistência ao choque | 100g@11ms,3 Direção axial (meio sinusoide) | ||||||
| Tempo de recuperação | <1ms(1000g, 1/2 sin 1ms, choque agindo no eixo i) | ||||||
| Vibração | 20 g Rms, 20~2000 Hz (Ruído aleatório, o, p, i por eixo durante 30 minutos de acção) | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo de corrente em curso | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão industrial | ||||||
| Grau de protecção | IP67 | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Dimensão |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*6 mm Tamanho da placa de adaptador em forma de L: 36*44*15 mm |
||||||
▶Conexão
| Função da cor | Negro | Branco | Azul | TANTO | ÓLIVINO |
| GND de potência | sinal de corrente no eixo X | sinal de corrente no eixo Y |
Vcc 9 ∼ 36 V Pólo positivo de alimentação |
sinal de corrente no eixo Z |
