Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: AKM390-10
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $235.00/Pieces
Detalhes da embalagem: sensor em cada caixa interna, 50pcs/ctn da vibração 1pcs
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 PCes/mês
Nome: |
Medidor de vibração do rodinho |
Produção: |
0~5V |
Fornecimento de energia: |
C.C. 9~36V |
Calibração do desvio: |
<1mg> |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |
Nome: |
Medidor de vibração do rodinho |
Produção: |
0~5V |
Fornecimento de energia: |
C.C. 9~36V |
Calibração do desvio: |
<1mg> |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |

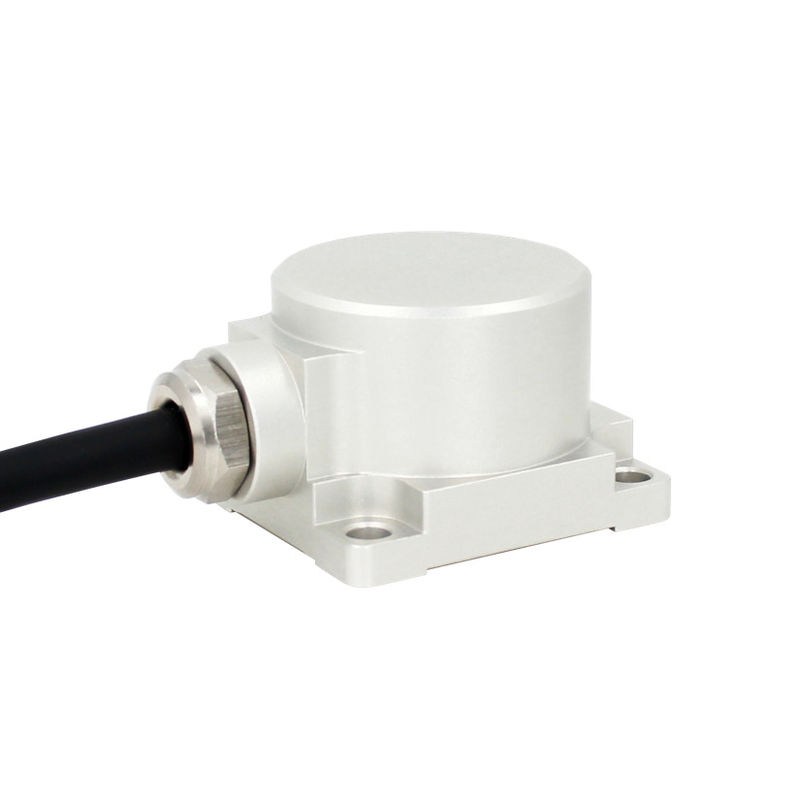

Sensor de medição da vibração do rolo de saída 0~5v, acelerômetro de baixo desvio
▶INTRODUÇÃO DO PRODUTO
O acelerômetro tri-axial AKM390 é um produto de sensores de aceleração amplamente utilizado, desenvolvido e produzido independentemente pela RION Technology, que pode ser aplicado ao teste de vibração,Ensaios de impacto e outros domíniosO produto é de saída de tensão analógica e pode ser definido com diferentes códigos de endereço.que seja conveniente para medição em vários pontos e análise de dadosO AKM390 é um sensor capacitivo de silício monocristalino.um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, estrutura sólida e saída estável após calibração.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção total contra sobre correnteOs acelerômetros têm as características de estrutura sólida, baixo consumo de energia e excelente estabilidade de desvio para assegurar a fiabilidade da saída do produto.
▶Características do produto
★ Três eixos (X, Y, Z)
★ Corrente de saída: 0~5v
★ Tensão de alimentação: 9~36V
★ Resistência a choques: 2000G
★ Temperatura de funcionamento: -40°C~ +85°C
★ Temperatura de armazenagem: -40°C ~ +85°C
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶Aplicação do produto
★ Ponte
★ Automóvel
★ Rolante
★ Energia eólica
★ Equipamento médico
★ Máquinas e motores de grande porte
★ Vibração de baixa frequência e monitorização automática
★ Registo de acidentes, monitorização e previsão da fadiga
★ Monitorização do sistema de tráfego, análise de subgrade e detecção de falhas ferroviárias de alta velocidade
Especificações
| AKM390 | Parâmetro | Unidade | |||||
| Intervalo de medição | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Eixo de medição | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de ligação/desligação | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Coeficiente de desvio da temperatura | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Frequência de resposta | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade a vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Saída 2,5 V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Voltagem de saída | 0 a 5 V | ||||||
| Confiabilidade | MIL-HDBK-217, Classe II | ||||||
| Resistência ao impacto | 100 g @ 11 ms, triaxial (meia onda senoidal) | ||||||
| Tempo de recuperação | < 1 ms (1000 g, 1/2 sin 1 ms, impacto no eixo i) | ||||||
| Vibração | 20 g RMS, 20-2000 Hz (ruído aleatório, o, p, I 30 min por eixo) | ||||||
| Input (VDD _ VSS) | 9-36 VDC | ||||||
| Consumo de corrente operacional | < 60 mA @ 12 VDC | ||||||
| Proteção | IP67 | ||||||
| Materiais | Alumínio aeroespacial | ||||||
| Peso | Peso líquido do produto: ≤ 116 g, base magnética: ≤ 50 g | ||||||
| Tamanho |
Tamanho do produto: L36 × W32 × H24mm Tamanho da placa de base de adsorção magnética: L36 × W32 × H8.1mm |
||||||
