Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE, ISO
Número do modelo: ACA628T-15
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: 594 USD/pcs
Detalhes da embalagem: Caixa
Tempo de entrega: 10 dias
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 1000/month
Medida da escala: |
2° a 30° |
Medida da linha central: |
Inclinômetro de um/dois eixos |
Resolução: |
0.0007° |
Tração da temperatura: |
0.0005°/℃ |
estabilidade a longo prazo: |
0.01°~0.04° |
Do poder tempo sobre: |
0.5S |
EMC: |
De acordo com a EN61000 e a GBT17626 |
Medida da escala: |
2° a 30° |
Medida da linha central: |
Inclinômetro de um/dois eixos |
Resolução: |
0.0007° |
Tração da temperatura: |
0.0005°/℃ |
estabilidade a longo prazo: |
0.01°~0.04° |
Do poder tempo sobre: |
0.5S |
EMC: |
De acordo com a EN61000 e a GBT17626 |

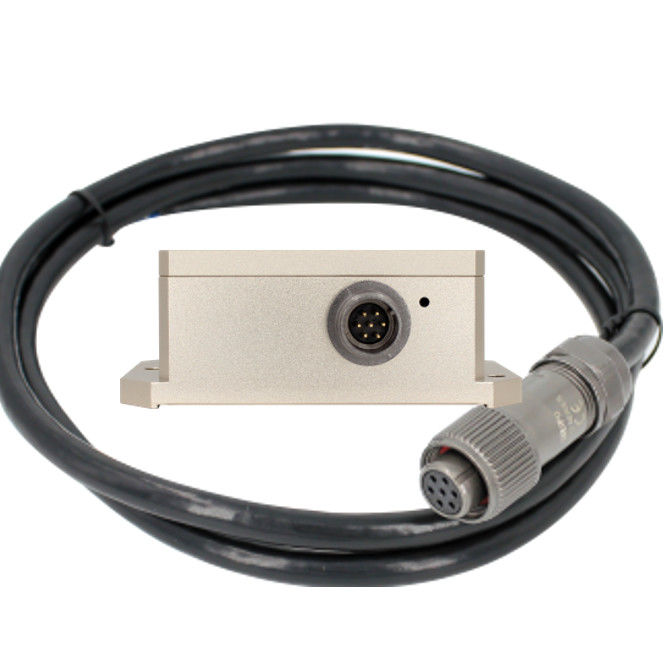

ACA628T Sensor de inclinação para instalações médicas
▶Aplicação
★ Automática de nivelamento dos veículos de engenharia
★ Detecção de pontes e barragens
★ Posição do equipamento a laser
★ Controle do ângulo das instalações médicas
★ Navegação de postura de perfuração subterrânea
★ Regra de calibragem ferroviária, nivelamento do equipamento de calibragem
★ Controle preciso do nível da máquina-ferramenta
★ Equipamento geológico de monitorização inclinada
O ACA618T/ACA628T-N é um inclinômetro de um e dois eixos de alta precisão concebido para medições precisas com compensação de temperatura e corrente total.Possui um sofisticado conversor diferencial A/D de 24 bits que garante uma linearidade excepcional na saída de correnteEste inclinômetro é conhecido pela sua estabilidade, fiabilidade e operação fácil de usar.
Incorporando um sensor de temperatura de alta resolução que funciona em conjunto com a MCU, o dispositivo fornece uma compensação de temperatura secundária, alcançando uma deriva mínima de zero de temperatura total de 0.A temperatura ambiente é de 0,003° para pequenas faixas de medição. A saída é fornecida num formato de 4-20mA,permitindo a transmissão a longa distância de até 2 quilómetros, superando as saídas de tensão típicas.
A sua função de instalação sem contacto permite a compatibilidade com vários sistemas, basta fixar o sensor na superfície do objeto a medir com parafusos,e ele irá calcular automaticamente o ângulo de inclinaçãoEsta concepção facilita a instalação conveniente, operação simples e desempenho robusto contra interferências e vibrações, dando-lhe uma vantagem significativa sobre os produtos concorrentes.
▶ DADOS TÉCNICOS
| A ACA618T/628T-N | Condições | Parâmetros | Unidade | ||||
| Intervalo de medição | ± 10 | ± 30 | ± 60 | ± 90 | ° | ||
| Eixo de medição | X / XY | X / XY | X / XY | X / XY | eixo | ||
| Saída zero | 0° de saída | 12 | 12 | 12 | 12 | mA | |
| Resolução | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| Precisão de medição | MAXE | Temperatura do quarto. | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Temperatura do quarto. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Coeficiente de temperatura zero | -40°C a 85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Poder no tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Frequência de resposta | 20 Hz | ||||||
| EMC | De acordo com a EN61000 e a GBT17626 | ||||||
| MTBF | ≥ 98000 horas/tempo | ||||||
| Resistência ao isolamento | ≥ 100 MΩ | ||||||
| A prova de choques | 100 g@11 ms,3 direcção axial (meio sinusoide) | ||||||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||||||
| Grau de protecção | IP67 | ||||||
| Cabos | Configuração padrão: comprimento de 2 m, resistente ao desgaste, alta temperatura, cabo blindado 7P * conector de aviação de 6,8 mm, peso do cabo ≤ 200 g | ||||||
| Peso | ≤ 260 g ((sem cabo)) | ||||||
▶ CONEXÃO ELÉTRICA
| Função Wire Color | Vermelho | Branco | Verde | Negro | Cinza |
|
DC 11,5 ~ 36 V Fornecimento de energia positivo |
Fora X. Eixo X corrente de saída |
NC |
GND Fornecimento de energia negativo |
Sinalização GND |
▶ Dimensão
