HDA436T Medição do ângulo de inclinação Vibração do inclinômetro dinâmico de três eixos
▶ DESCRIÇÃO DO PRODUTO

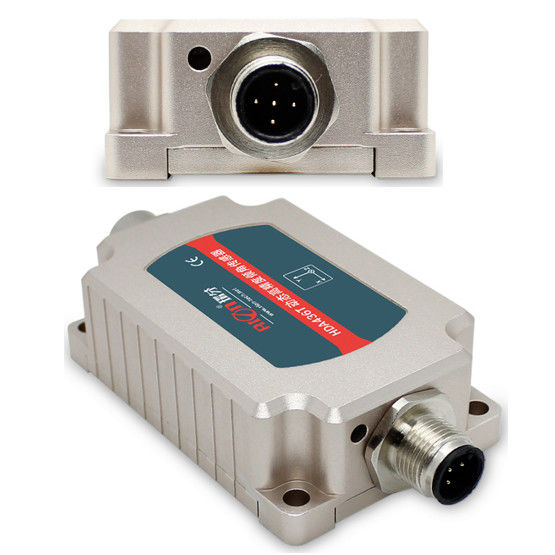

HDA436T, uma nova geração de sensor de inclinação dinâmica digital MEMS lançado pela RION Technology.e adequado para a medição do ângulo de inclinação sob movimento ou vibraçãoO.HDA436T possui um sensor de aceleração e giroscópio de alta precisão e integra o algoritmo de filtro Carman, que pode medir os dados de movimento em tempo real do portador sob movimento ou vibração.Os modos de saída de sinal, tais como RS485 / RS232 / TTL são opcionais, e a escalabilidade é forte.
Este produto utiliza um princípio de medição sem contacto, fornecendo dados de posição e inclinação em tempo real.eliminando a necessidade de acompanhar as alterações relativas entre duas superfíciesO sensor integra unidades de conversão analógica-digital (AD) de alta precisão e giroscópio para compensar as não-linearidades, acoplamento ortogonal, deriva de temperatura,e aceleração centrífuga em tempo realO produto é concebido para funcionar de forma fiável em situações complexas, como, por exemplo, quando se utiliza um dispositivo de medição de velocidade, ou quando se utiliza um dispositivo de medição de velocidade.Operações de longo prazo em ambientes desafiadoresTrata-se de um sensor de dois modos, capaz de realizar medições dinâmicas e estáticas, com forte resistência a interferências electromagnéticas externas,tornando-a uma solução ideal para aplicações de medição de postura de automação industrial.
▶ Características-chave
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimote ± 180°)
★ Precisão dinâmica: ± 0,1°
★ Precisão estática: ± 0,05°
★ Saída RS485/232/TTL Opcional
★ Funcionamento a temperatura elevada -40°C a + 85°C
★ entrada de tensão de 9~6V de corrente contínua
★ Resolução 0,01°
★ Nível de proteção IP67/IP68 Opcional
▶ APLICAÇÃO DO PRODUTO
★ Monitorização de locomotivas ferroviárias
★ Equipamento de perfuração
★ Reabastecimento de tubos com técnica de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Orientação de navegação da plataforma de perfuração
★ Medição da posição de navegação do navio
★ Método de inserção de tubos blindados
★ Detecção da posição do veículo de comunicação por satélite
★ Medição da orientação com base no ângulo de inclinação
★ Medidas de inclinação de várias máquinas de engenharia
Dados técnicos
| HDA436T |
CONDIÇÃO |
INDEXO |
| Intervalo de medição |
- |
Rolar ±180°, inclinação ±90°, azimute ±180°
(o valor inicial no momento da desactivação é 0°)
|
| Eixo de medição |
- |
Eixo X / Eixo Y / Eixo Z |
| Resolução |
- |
00,01° |
| Precisão estática |
@ 25°C |
± 0,05° |
| Precisão dinâmica ((RMS)) |
@ 25°C |
± 0,1° |
| Giroscópio |
Distância |
- |
± 250°/s |
| Estabilidade de desvio zero (média de 10 s) |
- |
8.5°/h |
| Inestabilidade de Bias Zero (Allan) |
- |
4.5°/h |
| Coeficiente de marcha aleatória do ângulo (allann) |
- |
0.25°/quadrado ((h) |
| Aceleração |
Distância |
- |
± 8 g |
| Estabilidade de viés (média de 10s) |
- |
00,02 mg |
| Inestabilidade do Bias |
- |
00,005 mg |
| Coeficiente de marcha aleatória da velocidade (allon) |
- |
0.005m/s/h |
| Coeficiente de temperatura do ponto zero |
-40°C a 85°C |
± 0,01°/°C |
| Coeficiente de sensibilidade à temperatura |
-40°C a 85°C |
≤ 100 ppm/°C |
| Tempo de arranque |
1S |
| Tempo de resposta |
0.01S |
| sinal de saída |
RS485/RS232/TTL |
| Compatibilidade eletromagnética |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 98000 horas / hora |
| Resistência ao isolamento |
≥ 100 Megohm |
| Resistência ao impacto |
100 g @ 11 ms,3 direcção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Nível impermeável |
IP67 |
| Cabos |
Padrão sem fiação, ficheiro de aviação M12 de 2 m opcional com cabo de PVC não blindado |
| Peso |
≤ 165 g (excluindo cabos) |
Parâmetros elétricos
| Parâmetro |
CONDIÇÃO |
MIN |
TYP |
Max. |
UNIT |
| Tensão de alimentação |
padrão |
9 |
12 |
24 |
36 |
V |
| Corrente de trabalho |
sem carga |
|
60mA ((12V) |
|
mA |
| Temperatura de funcionamento |
|
- 40 |
|
+ 85 |
°C |
| temperatura de armazenamento |
|
- 40 |
|
+ 85 |
°C |
| |
|
|
|
|
|
|
MÉTODO DE INSTALAÇÃO
▶ PARAMETROS MECÂNICOS
○ Conector: conector 5P do conector de aviação M12
○ Nível de proteção: IP67
○ Material da casca: liga de alumínio esmaltado
○ Instalação: Quatro parafusos M4
