Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: AKM394-20
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $235.00/Pieces
Detalhes da embalagem: sensor em cada caixa interna, 50pcs/ctn da vibração 1pcs
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 3000 PCS/MONTH
Nome: |
impacto que detecta o sensor |
Produção: |
RS232 RS485 TTL 0~5V 4~20mA |
Fornecimento de energia: |
C.C. 9~36V |
Calibração do desvio: |
<1mg> |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |
Largura de banda (3DB): |
500Hz |
Eixo: |
Três. |
Nome: |
impacto que detecta o sensor |
Produção: |
RS232 RS485 TTL 0~5V 4~20mA |
Fornecimento de energia: |
C.C. 9~36V |
Calibração do desvio: |
<1mg> |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |
Largura de banda (3DB): |
500Hz |
Eixo: |
Três. |

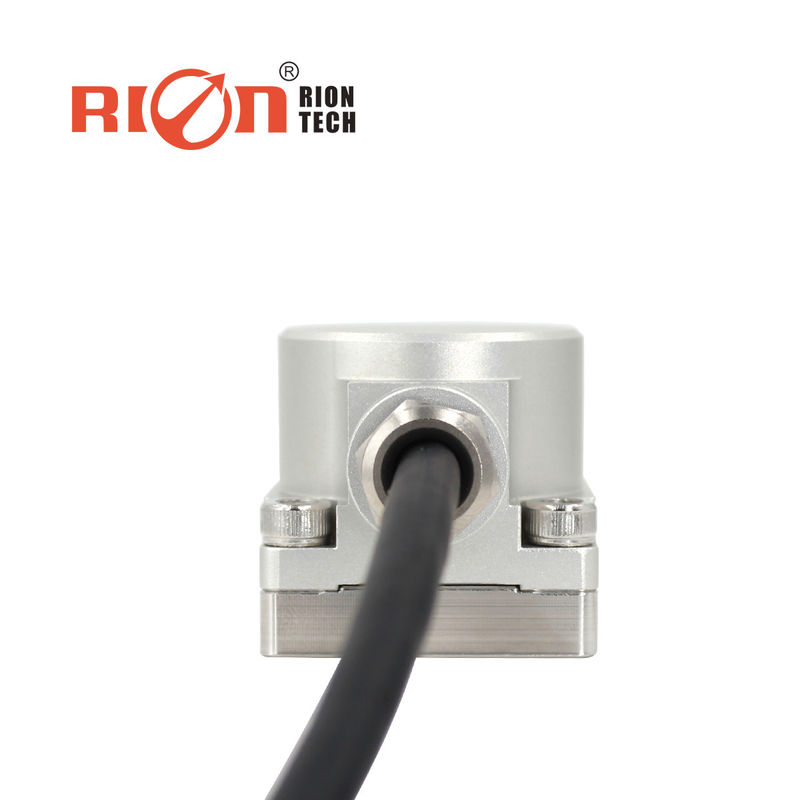

AKM394 Sensor de choque de vibração, acelerômetro de vibração magnética.
▶Características do produto
▶Aplicação do produto
O acelerômetro triaxial AKM392 é um sensor de aceleração amplamente utilizado desenvolvido e produzido independentemente pela RION Technology, que pode ser aplicado em testes de vibração, testes de impacto e outros campos.O produto adota uma saída de interface digital, RS232/485/TTL é opcional, e diferentes códigos de endereço podem ser definidos.O AKM392 é um sensor capacitivo de silício monocristalino constituído por um chip de silício micro-machinado, um ASIC de baixa potência para o condicionamento do sinal, um microprocessador para armazenar valores de compensação e um sensor de temperatura.estrutura sólida e saída estável após calibraçãoA nova configuração eletrônica fornece potência de estado sólido para redefinição, fornecendo proteção contra excesso de corrente. A estabilidade a longo prazo e o desvio do fator de escala são tipicamente menores que 0.Este produto possui as características de estrutura sólida, baixo consumo de energia e excelente estabilidade de desvio, o que garante uma fiabilidade de saída estável.
Especificações
| AKM392 | Parâmetro | UNIT | |||||
| Intervalo de medição | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Eixo de medição | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Eixo |
| Repetitividade de ligação/desligação | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | Mg (máximo) |
| Coeficiente de desvio da temperatura | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/°C (típico) |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | Mg (máximo) |
| Não-linearidade | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (máximo) |
| Largura de banda (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações transversais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taxa de saída automática do protocolo 68 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Taxa de saída automática do MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interface de saída | RS232/RS485/TTL | ||||||
| Protocolo de comunicação | Protocolo Reifen 68 e protocolo MODBUS RTU | ||||||
| Input (VDD _ VSS) | 9-36 VDC | ||||||
| Consumo de corrente operacional | < 60 mA @ 12 VDC | ||||||
| Proteção | IP67 | ||||||
| Materiais | Alumínio aeroespacial | ||||||
| Peso | Peso líquido do produto: ≤ 116 g, base magnética: ≤ 50 g | ||||||
| Tamanho |
Tamanho do produto: L36 × W32 × H24mm Tamanho da placa de base de adsorção magnética: L36 × W32 × H7mm |
||||||
Tamanho
Conexão elétrica
|
Cores Função |
Vermelho | Negro | Branco | Verde |
|
DC9 ‧ 36V Pólo positivo de alimentação |
GND Polo negativo da fonte de alimentação |
RS232 ((RXD) Ou RS485 (D +) |
RS232 ((TXD) Ou RS485 (D-) |
Direcção de medição do produto
