Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE
Número do modelo: AKF390
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: 240
Detalhes da embalagem: caixa com esponja
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000/mês
Não-linearidade: |
< 0,5% |
Largura de banda (3DB): |
500 Hz |
Temperatura de funcionamento: |
-40°C a +85°C |
Proteção: |
IP67 |
Medida da escala: |
2 a 40 g |
Teoria: |
MEMS |
Eixo do sensor de vibração: |
X, Y, Z |
Largura de banda: |
100 Hz a 1600 Hz |
Frequência da resposta: |
0.04s |
Escala da aceleração: |
Faixa máxima +/-40G |
Calibração do desvio: |
<1mg> |
Faixa de medição: |
±2g, ±4g, ±8g, ±16g |
Não-linearidade: |
< 0,5% |
Largura de banda (3DB): |
500 Hz |
Temperatura de funcionamento: |
-40°C a +85°C |
Proteção: |
IP67 |
Medida da escala: |
2 a 40 g |
Teoria: |
MEMS |
Eixo do sensor de vibração: |
X, Y, Z |
Largura de banda: |
100 Hz a 1600 Hz |
Frequência da resposta: |
0.04s |
Escala da aceleração: |
Faixa máxima +/-40G |
Calibração do desvio: |
<1mg> |
Faixa de medição: |
±2g, ±4g, ±8g, ±16g |

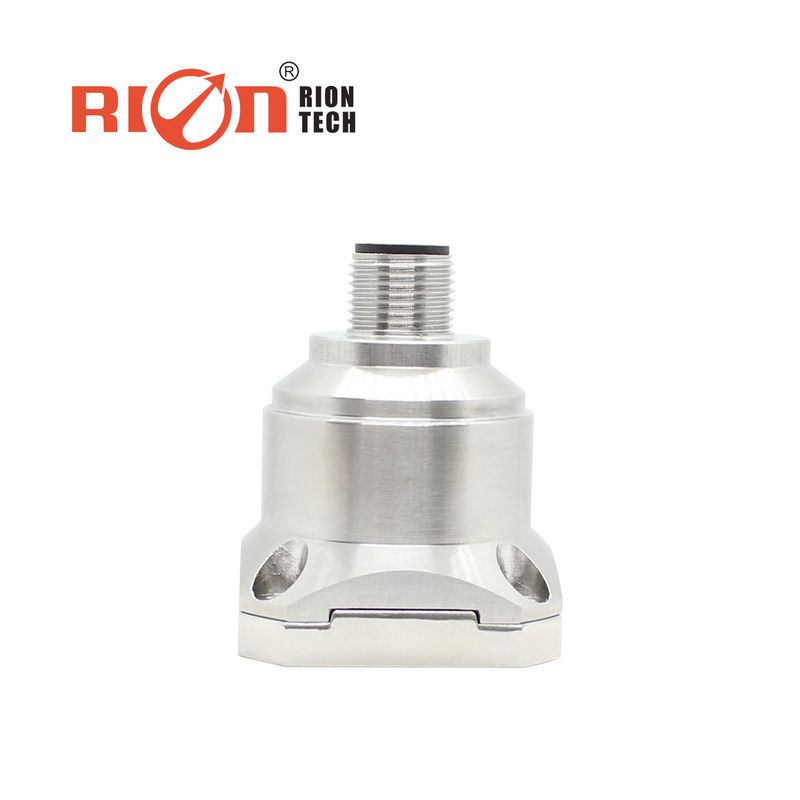

AKF390 Acelerômetro baseado em MEMS para medição de vibrações de baixa frequência
▶ Aplicação
★ registo de acidentes, monitorização e previsão da fadiga
★ geração de energia eólica
★ Vibração de baixa frequência e monitorização automática
★ automóvel
★ Máquinas de grande porte, motores
★ Equipamento médico
★ ponte
★ rolos rodoviários
| AKF390 (saída de 0 a 5 V) | Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Eixo |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Resposta de frequência | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g de saída 2,5 V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Voltagem de saída | 0 a 5 V | ||||||
| Input ((Vdd_Vss) | 9~36 VDC | ||||||
| Consumo atual | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão industrial | ||||||
| Grau de protecção | IP67 | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa adaptadora em forma de L 20 g | ||||||
| Dimensão |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*8,1 mm Tamanho da placa de adaptador em forma de L: 36*44*15mm |
||||||
