Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE, FCC,ROHS , ISO
Número do modelo: IMU400-STD4
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100 PCS
Preço: US$29.50
Detalhes da embalagem: caixa com esponja da segurança
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T ou Paypal
Resolução: |
0.01° |
Tamanho: |
L20.4 × W14.8 × H4.1 mm |
Erro de acoplamento: |
≤ 3,5 |
Material da concha: |
Liga de alumínio do magnésio que anodiza |
Precisão de direção: |
<1> |
Temperatura de funcionamento: |
-40°C a +85°C |
Limite do acelerômetro: |
≤ 1 mg |
Instalação: |
Quatro parafusos M4 |
Erro de acoplamento do giroscópio: |
≤ 3,5 |
Precisão do acelerômetro: |
1mg |
Resistência ao choque: |
1000 g |
Aplicação: |
Aplicação marítima |
Peso: |
1 grama |
Taxa de saída: |
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz podem ser definidos |
Largura de banda: |
100 Hz |
Resolução: |
0.01° |
Tamanho: |
L20.4 × W14.8 × H4.1 mm |
Erro de acoplamento: |
≤ 3,5 |
Material da concha: |
Liga de alumínio do magnésio que anodiza |
Precisão de direção: |
<1> |
Temperatura de funcionamento: |
-40°C a +85°C |
Limite do acelerômetro: |
≤ 1 mg |
Instalação: |
Quatro parafusos M4 |
Erro de acoplamento do giroscópio: |
≤ 3,5 |
Precisão do acelerômetro: |
1mg |
Resistência ao choque: |
1000 g |
Aplicação: |
Aplicação marítima |
Peso: |
1 grama |
Taxa de saída: |
5Hz/15Hz/25Hz/35Hz/50Hz/100Hz podem ser definidos |
Largura de banda: |
100 Hz |

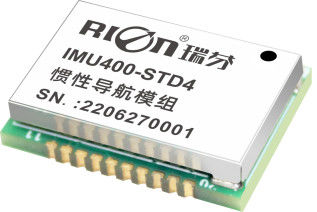

IMU400-STD4 IMU de giroscópio profissional para aplicações de navegação de condução autónoma
▶Descrição geral
O IMU400-STD4 é um giroscópio profissional IMU para aplicações de navegação de condução autônoma, com giroscópio de três eixos de nível industrial e acelerômetro de três eixos.O produto pode ainda emitir dados de posição suave no caso de características de vibração elevadasDesenvolvido com base na plataforma de medição inercial MEMS, o algoritmo de posição dinâmica é executado na taxa angular do giroscópio para a saída em tempo real do ângulo de inclinação dinâmica,ângulo horizontal do azimut, taxa angular triaxial, aceleração triaxial e aceleração do eixo dianteiro do objeto; Também através da saída integral de eixo único do eixo Z e saída de contagem de feedback em tempo real,A roda dianteira do transportador pode ser girada com um ângulo precisoEste produto é especialmente utilizado para navegação automática de condução, operação precisa e eficiência.É um componente essencial da nova geração de navegação automática de precisão e controlo da condução.
▶ Características essenciais
★ Ângulo horizontal do azimut e saída do ângulo de posição
★ Taxa angular de saída em tempo real
★ Peso leve
★ Longa vida, forte estabilidade
★ Saída de aceleração do eixo dianteiro
★ Todos em estado sólido
★ Design compacto e leve
★ Saída TTL
★ 3.3VDC fonte de alimentação
▶ Aplicação
★ Automóvel AGV
★ Robô de desinfecção
★ Agricultura de precisão
▶Especificações
| IMU400-STD4 |
Parâmetros | ||
| Atitude triaxial | Ángulo de azimute ±180°, rolagem ±180°, passo ±90° | ||
| Largura de banda operacional | > 100 Hz | ||
| Resolução | 00,01° | ||
| Não linear | 00,1% do FS | ||
| Giroscópio | Faixa giroscópica triaxal | 250°/s | |
| Inestabilidade do Bias | 4.5°/h | ||
| Coeficiente de marcha aleatória do ângulo (allann) | 0.25°/quadrado ((h) | ||
| Estabilidade do viés (valor médio de 10s) | 8.5°/h | ||
| -10°C~+65°C) | ± 0,25°/s (RMS) | ||
| Acelerômetro | Distância | ±4 g / ±8 g (opcional) | |
| Resolução | Condições de ensaio @intervalo 4g | 0.001g | |
| Precisão | 1 mg | ||
| Inestabilidade do Bias | 00,05 mg | ||
| Coeficiente de marcha aleatória da velocidade (allon) | 0.015m/s/sqrt(h) | ||
| Estabilidade do viés (valor médio de 10s) | 0.15 mg | ||
| Horário de início | 500 ms | ||
| Voltagem de entrada | DC3.3V ((Ripple<50mVpp) | ||
| Corrente | 70 mA | ||
| Temperatura de funcionamento | -40 ~ +80°C | ||
| Temperatura de armazenamento | -40 ~ +85°C | ||
| Vibração | 5g~10g | ||
| Impacto | 200 g pk, 2 ms, 1⁄2 sine | ||
| Vida profissional | 10 anos | ||
| Taxa de produção | 5Hz, 15Hz, 25Hz, 35Hz, 50Hz, 100Hz podem ser definidos | ||
| sinal de saída | 3.3V-TTL | ||
| MTBF | ≥ 98000 Horas/tempo | ||
| Resistência ao impacto | 100g@11ms,3 Direção axial (meio sinusoide) | ||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||
| Peso | ≤ 5 g | ||
