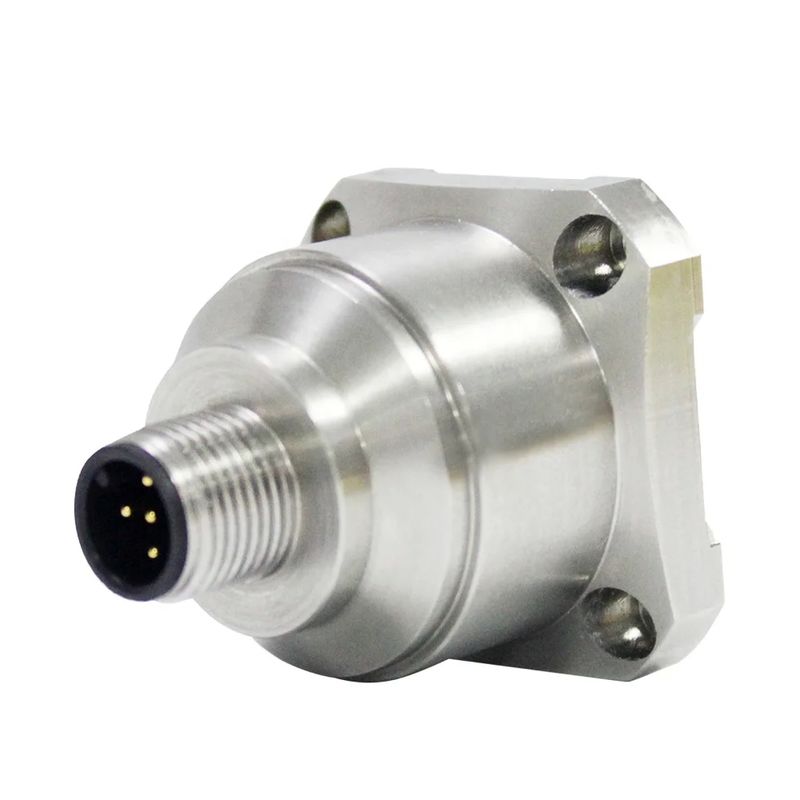

Acelerômetro de monitorização automática com eixo XYZ e excelente estabilidade de viés

Descrição do produto:

O acelerômetro triaxial AKF398 é um acelerômetro de saída de tensão desenvolvido e fabricado independentemente pela RION Technology,que pode ser utilizado em muitos campos, tais como testes de vibração e testes de impactoO produto adota saída de tensão analógica, diferentes códigos de endereço podem ser definidos e vários sensores são ligados em série por uma longa distância,que seja conveniente para medição em vários pontos e análise de dados. AKF398 é um sensor capacitivo de silício de cristal único, que consiste num chip de silício processado por micro-máquinas, um ASIC de baixa potência para ajuste de sinal,um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, estrutura calibrada e robusta e saída estável.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção abrangente contra sobre-voltagemOs produtos têm as características de estrutura robusta, baixo consumo de energia, excelente estabilidade de desvio, etc., para garantir a fiabilidade da produção do produto.

Características:

• Peso: 73,5 g
• Fornecimento de energia:9-36V
• temperatura de armazenagem: -40°C ~ +85°C
• Axial de medição: eixo X, eixo Y, eixo Z
• Tamanho: L34,3 × W34,3 × H38,5 mm
• Corrente de saída: 4~20 mA
• Bom desempenho ambiental (impacto, vibração e temperatura)

Parâmetros técnicos:

AKF398	Parâmetro						UNIT
Distância	± 2	± 4	± 8	± 10	± 20	± 40	g
Calibração de desvio	< 1	< 1	< 1	< 1	< 1	< 1	mg
Medição axial	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	eixo
Repetitividade de energia ligada/desligada	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Sensibilidade (± 10%)	4	2	1	0.8	0.4	0.2	mA/g
Desvio coeficiente de temperatura	0.01	0.01	0.01	0.05	0.05	0.05	%/°C
Resolução/Limite (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Não-linearidade	< 0.5	< 0.5	< 0.8	< 1	< 1	< 1	% FS (max)
Resposta de frequência	500	500	500	500	500	500	Hz
Largura de banda (3Db)	1000	1000	1000	1000	1000	1000	Hz
Sensibilidade do eixo transversal	1	1	1	2	2	2	%
Relação de sensibilidade às vibrações laterais	1	1	2	5	5	5	%
Frequência de ressonância	2.4	2.4	2.4	5.5	5.5	5.5	KHz
densidade de ruído	21	21	21	86.6	86.6	86.6	μg/√Hz
0g de saída 12mA	< 0.005	< 0.005	< 0.005	< 0.003	< 0.003	< 0.003	mA
Corrente de saída	4 ~ 20 mA
Input ((VDD_VSS)	9~36 VDC
Consumo de corrente em curso	< 60 mA @ 12 VDC
Conector	Conector M12 padrão industrial
Grau de protecção	IP67
Peso	Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g
Tamanho	Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*8,1 mm Tamanho da placa de adaptador em forma de L: 36*44*15mm

Aplicações:

★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Equipamento médico
★ Ponte
★ Veículo
★ Rolante rodoviário
