Detalhes do produto
Lugar de origem: Guangdong, China
Marca: Rion
Certificação: CE
Número do modelo: HDA436T-C2
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $105/Pieces 1-9 Pieces
Detalhes da embalagem: Caixa
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 5000/month
precisão estática: |
± 0,05° |
Precisão dinâmica:: |
± 0,1° |
Resolução: |
0.01° |
Tempo de arranque: |
1s |
sinal de saída: |
RS485/RS232/TTL |
Medida da linha central: |
X linha central da linha central da linha central/Y/Z |
Resistência ao isolamento: |
≥ 100 Megohm |
Peso: |
≤ 165 g (excluindo cabos) |
precisão estática: |
± 0,05° |
Precisão dinâmica:: |
± 0,1° |
Resolução: |
0.01° |
Tempo de arranque: |
1s |
sinal de saída: |
RS485/RS232/TTL |
Medida da linha central: |
X linha central da linha central da linha central/Y/Z |
Resistência ao isolamento: |
≥ 100 Megohm |
Peso: |
≤ 165 g (excluindo cabos) |

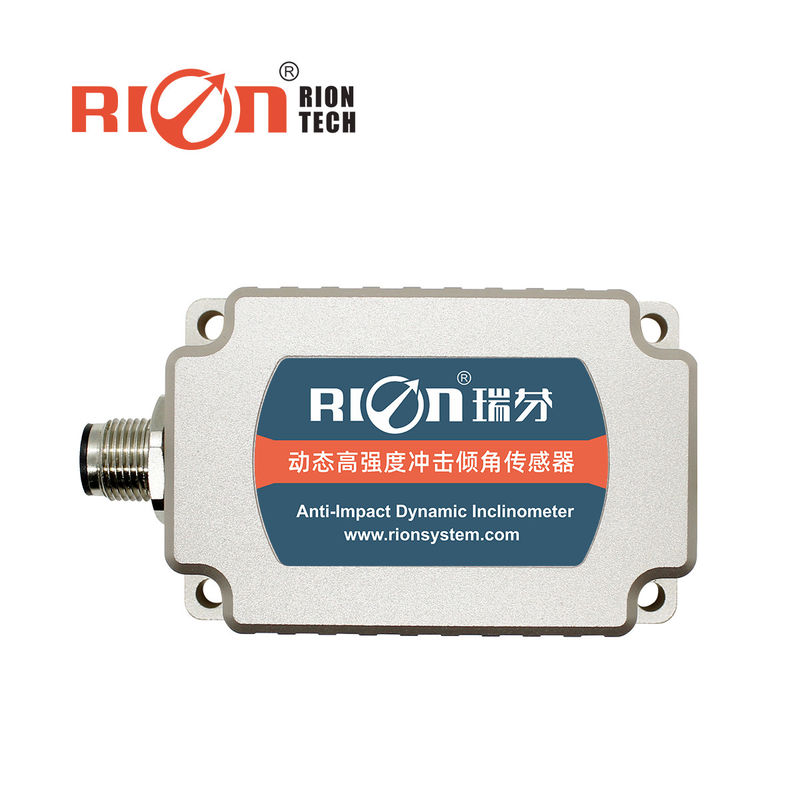

HDA436T Sensor de inclinação dinâmica digital MEMS para medir máquinas dinâmicas
▶ Características-chave
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimute ± 180°)
★ Precisão dinâmica: ± 0,1°
★ Precisão estática: ± 0,05°
★ entrada de tensão de 9~6V de corrente contínua
★ Funcionamento a temperatura elevada -40°C a + 85°C
★ Nível de proteção IP67/IP68 Opcional
▶ APLICAÇÃO DO PRODUTO
★ Equipamento de gravação de impacto de vibração elevada
★ Monitorização de locomotivas ferroviárias
★ Detecção da posição do veículo de comunicação por satélite
★ Aplicação de abertura de tubos de escudo
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
▶Descrição do produto
HDA436T/HDA437T Uma nova geração de sensor de inclinação dinâmica digital MEMS lançado pela RION Technology.e adequado para a medição do ângulo de inclinação sob movimento ou vibraçãoO.HDA436T possui um sensor de aceleração e giroscópio de alta precisão e integra o algoritmo de filtro Kalman, que pode medir os dados de movimento em tempo real do portador sob movimento ou vibração.Os modos de saída de sinal, tais como RS485 / RS232 / TTL são opcionais, e a escalabilidade é forte.
Este produto adota o princípio de medição sem contato, que pode produzir a posição e inclinação atuais em tempo real.É simples de usar e não precisa recuperar as alterações relativas das duas superfícies.Unidades AD de alta precisão e giroscópio de alta precisão integradas internamente para compensar o acoplamento não linear e ortogonal, a deriva de temperatura e a aceleração centrífuga em tempo real;Eliminar muito os erros centrífugos causados pela interferência da aceleração do movimento, melhorar a precisão da medição dinâmica do produto; adaptar-se a movimentos complexos a longo prazo Trabalhar em locais e ambientes adversos.O produto é um sensor de medição dinâmico e estático de dois modos, com forte resistência a interferências electromagnéticas externas.É adequado para todos os tipos de ambientes industriais de choque e vibração de grande escala e de alta resistência, e é uma escolha ideal para controle e medição de atitude da automação industrial.
▶Especificações
| HDA436T | CONDIÇÃO | INDEXO | |
| Intervalo de medição | - |
Rolar ±180°, inclinação ±90°, azimute ±180° (o valor inicial no momento da desactivação é de 0°) |
|
| Eixo de medição | - | Eixo X / Eixo Y / Eixo Z | |
| Resolução | - | 00,01° | |
| Precisão estática | @ 25°C | ± 0,05° | |
| Precisão dinâmica ((RMS)) | @ 25°C | ± 0,1° | |
| Giroscópio | Distância | - | ± 250°/s |
| Estabilidade de desvio zero (média de 10 s) | - | 8.5°/h | |
| Inestabilidade de Bias Zero (Allan) | - | 4.5°/h | |
| Coeficiente de marcha aleatória do ângulo (allann) | - | 0.25°/quadrado ((h) | |
| Aceleração | Distância | - | ± 8 g |
| Estabilidade de viés (média de 10s) | - | 00,02 mg | |
| Inestabilidade do Bias | - | 00,005 mg | |
| Coeficiente de marcha aleatória da velocidade (allon) | - | 0.005m/s/h | |
| Coeficiente de temperatura do ponto zero | -40°C a 85°C | ± 0,01°/°C | |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 100 ppm/°C | |
|
Tempo de arranque |
1S | ||
| Tempo de resposta | 0.01S | ||
| sinal de saída |
RS485/RS232/TTL |
||
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 | ||
| MTBF | ≥ 98000 horas / hora | ||
| Resistência ao isolamento | ≥ 100 Megohm | ||
| Resistência ao impacto | 100 g @ 11 ms,3 direcção axial (meio sinusoide) | ||
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz | ||
| Nível impermeável |
Configuração padrão: IP67 Configuração opcional: IP68 ou IP68 com cabo anticorrosivo |
||
| Cabos | Padrão sem cablagem, ficheiro de aviação M12 opcional de 2 m com cabo de PVC não blindado | ||
| Peso |
≤ 165 g (excluindo cabos) |
||
