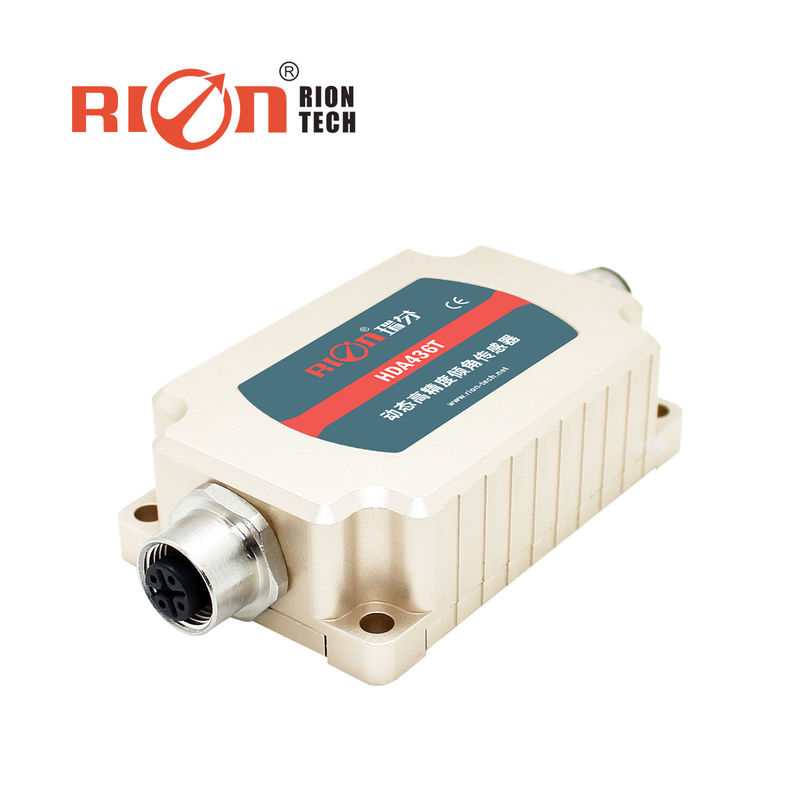

HDA436T Digital MEMS Sensor de inclinação dinâmica para medir o ângulo de mergulho da máquina dinâmica
▶ Características-chave
★ Distância (ângulo de rolagem ± 180°, ângulo de inclinação ± 90°, ângulo de azimute ± 180°)
★ Precisão dinâmica: ± 0,1°
★ Precisão estática: ± 0,05°
★ entrada de tensão de 9~6V de corrente contínua
★ Nível de proteção IP67/IP68 Opcional
▶ APLICAÇÃO DO PRODUTO
★ Equipamento de gravação de impacto de vibração elevada
★ Monitorização de locomotivas ferroviárias
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
▶Descrição do produto
O HDA436T/HDA437T é um sensor de inclinação dinâmica digital MEMS de nova geração lançado pela RION Technology.com um diâmetro superior a 50 mm,O HDA436T está equipado com um acelerômetro de alta precisão e um sensor giroscópio, integrado com um algoritmo de filtro Kalman para medição de dados de movimento em tempo real em condições dinâmicas.Oferece modos de saída de sinal opcionais, incluindo RS485, RS232 e TTL, garantindo uma forte escalabilidade.
Este produto funciona com base num princípio de medição sem contacto, fornecendo em tempo real a saída da posição e inclinação da corrente sem a necessidade de acompanhar as alterações relativas entre as superfícies.Integra conversores AD de alta precisão e giroscópios para compensar as não linearidades, acoplamento ortogonal, deriva de temperatura e aceleração centrífuga em tempo real.Melhorando assim a precisão da medição dinâmica.
O sensor foi concebido para ser robusto, com capacidades de medição em dois modos (dinâmico e estático) resistentes a interferências eletromagnéticas externas.É ideal para controlo de automação industrial e medições precisas de posição em ambientes caracterizados por operações em larga escala e choques e vibrações de alta intensidade.
▶Especificações
| HDA436T |
CONDIÇÃO |
INDEXO |
| Intervalo de medição |
- |
Rolar ±180°, inclinação ±90°, azimute ±180°
(o valor inicial no momento da desactivação é de 0°)
|
| Eixo de medição |
- |
Eixo X / Eixo Y / Eixo Z |
| Resolução |
- |
00,01° |
| Precisão estática |
@ 25°C |
± 0,05° |
| Precisão dinâmica ((RMS)) |
@ 25°C |
± 0,1° |
| Giroscópio |
Distância |
- |
± 250°/s |
| Estabilidade de desvio zero (média de 10 s) |
- |
8.5°/h |
| Inestabilidade de Bias Zero (Allan) |
- |
4.5°/h |
| Coeficiente de marcha aleatória do ângulo (allann) |
- |
0.25°/quadrado ((h) |
| Aceleração |
Distância |
- |
± 8 g |
| Estabilidade de viés (média de 10s) |
- |
00,02 mg |
| Inestabilidade do Bias |
- |
00,005 mg |
| Coeficiente de marcha aleatória da velocidade (allon) |
- |
0.005m/s/h |
| Coeficiente de temperatura do ponto zero |
-40°C a 85°C |
± 0,01°/°C |
| Coeficiente de sensibilidade à temperatura |
-40°C a 85°C |
≤ 100 ppm/°C |
|
Tempo de arranque
|
1S |
| Tempo de resposta |
0.01S |
| sinal de saída |
RS485/RS232/TTL
|
| Compatibilidade eletromagnética |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 98000 horas / hora |
| Resistência ao isolamento |
≥ 100 Megohm |
| Resistência ao impacto |
100 g @ 11 ms,3 direcção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Nível impermeável |
Configuração padrão: IP67
Configuração opcional: IP68 ou IP68 com cabo anticorrosivo
|
| Cabos |
Padrão sem cablagem, ficheiro de aviação M12 opcional de 2 m com cabo de PVC não blindado |
| Peso |
≤ 165 g (excluindo cabos)
|
