HDA446T SENSOR DINÁMICO DE INTILTAÇÃO de saída digital sinal de saída RS485/RS232/TTL

Name: HDA446T SENSOR DINÁMICO DE INTILTAÇÃO de saída digital sinal de saída RS485/RS232/TTL
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436VL-232
Price: 70.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: RION

Certificação: CE, ISO

Número do modelo: HDA436VL-232

documento: HDA446T DIGITAL OUTPUT DYNA...OR.pdf

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1 peça

Preço: $70.00/Pieces

Detalhes da embalagem: Cartões

Tempo de entrega: 7 dias para amostras

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 5000/mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:

Medida da linha central:	X linha central da linha central da linha central/Y/Z	Tensão de alimentação:	9~36v
Temperatura de funcionamento:	-40°C ~ +85°C	sinal de saída:	RS485/RS232/TTL
Tempo de arranque:	≤ 3,5S	Tempo de Resposta:	0.01S
MTBF:	≥ 98000 horas / hora	Resistência ao isolamento:	≥ 100 Megohm

Medida da linha central:	X linha central da linha central da linha central/Y/Z
Tensão de alimentação:	9~36v
Temperatura de funcionamento:	-40°C ~ +85°C
sinal de saída:	RS485/RS232/TTL
Tempo de arranque:	≤ 3,5S
Tempo de Resposta:	0.01S
MTBF:	≥ 98000 horas / hora
Resistência ao isolamento:	≥ 100 Megohm

Descrição

HDA446T SENSOR DINÁMICO DE INTILTAÇÃO de saída digital sinal de saída RS485/RS232/TTL

SENSOR DE INCLINAÇÃO DINÂMICO DE SAÍDA DIGITAL HDA446T Saída RS485/RS232/TTL

Atributos do Produto

Atributo	Valor
Eixo de medição	Eixo X / Eixo Y / Eixo Z
Tensão de alimentação	9~36V
Temperatura de operação	-40C° ~ +85C°
Sinal de saída	RS485/RS232/TTL
Tempo de inicialização	≤3.5S
Tempo de resposta	0.01S
MTBF	≥ 98000 horas / tempo
Resistência de isolamento	≥100 Megohm

Principais Características

Faixa (ângulo de rotação ±180°, ângulo de inclinação ±90°, ângulo de azimute ±180°)

Precisão dinâmica de rotação e inclinação: ± 0.1°

Precisão estática: ± 0.05°

Saída RS485/232/TTL Opcional

Entrada de tensão ampla DC 9~36V

Operação em ampla temperatura -40~+85℃

Nível de proteção IP67/IP68 Opcional

Campos de Aplicação

Equipamentos de cascalho com alto impacto de vibração

Monitoramento de locomotivas ferroviárias

Detecção de atitude de veículos de comunicação por satélite

Aplicação de macaqueamento de tubos de blindagem

Monitoramento de inclinação de equipamentos geológicos

Navegação de atitude de plataformas de perfuração subterrâneas

Medição de atitude de navegação de navios

Medição de orientação baseada no ângulo de inclinação

Equipamentos de perfuração de petróleo

Medição de inclinação de várias máquinas de engenharia

Descrição do Produto

HDA446T é uma nova geração de sensor de inclinação dinâmico MEMS digital. Ele pode medir os parâmetros de atitude (rotação, inclinação e azimute) de um transportador em movimento e é adequado para medição do ângulo de inclinação em movimento ou vibração.

HDA446T possui um sensor de aceleração e giroscópio de alta precisão integrado e integra o algoritmo de filtro Kalman, que pode medir os dados de movimento em tempo real do transportador em movimento ou vibração. Os modos de saída de sinal, como RS485 / RS232 / TTL, são opcionais e a escalabilidade é forte.

Este produto adota o princípio de medição sem contato, que pode emitir a atitude e a inclinação atuais em tempo real. É simples de usar e não precisa recuperar as mudanças relativas das duas superfícies.

Unidades AD de alta precisão e giroscópio de alta precisão integradas internamente para compensar não linearidades, acoplamento ortogonal, deriva de temperatura e aceleração centrífuga em tempo real; eliminar em grande parte erros centrífugos causados por interferência de aceleração de movimento, melhorar a precisão da medição dinâmica do produto; adaptar-se a movimentos complexos de longo prazo trabalham em locais e ambientes hostis.

O produto é um sensor de medição de modo duplo dinâmico e estático com forte resistência a interferências eletromagnéticas externas. É adequado para todos os tipos de ambientes industriais de choque e vibração em larga escala e de alta resistência e é uma escolha ideal para controle e medição de atitude de automação industrial.

Especificações Técnicas

HDA446T
Faixa de medição	-	Rotação±180°, inclinação±90°, azimute±180° (valor inicial no desligamento é 0°)
Eixo de medição	-	Eixo X / Eixo Y / Eixo Z
Precisão estática de rotação e inclinação¹⁾	@25℃	± 0.05°
Precisão dinâmica de rotação e inclinação (rms)	@25℃	± 0.1°
Faixa do giroscópio	-	±300°/s
Estabilidade de polarização zero (10s Suave)	-	8.5°/h
Coeficiente de passeio aleatório angular (Allan)	-	0.25°/sqrt(h)
Faixa de aceleração	-	±4g/±16g Pode ser definido
Estabilidade de polarização (média de 10s)	-	0.02mg
Instabilidade de polarização (Allan)	-	0.005mg
Coeficiente de passeio aleatório de velocidade (Allan)	-	0.005m/s/sqrt(h)
Coeficiente de temperatura do ponto zero²⁾	-40～85℃	±0.01°/℃
Coeficiente de temperatura de sensibilidade³⁾	-40～85℃	≤100ppm/℃
Tempo de inicialização	≤3.5S
Tempo de resposta	0.01S
Sinal de saída	RS485/RS232/TTL
Compatibilidade eletromagnética	De acordo com EN61000 e GBT17626
MTBF	≥98000 horas / tempo
Resistência de isolamento	≥100 Megohm
Resistência ao impacto	100g @ 11ms, 3 direções axiais (meio senoidal)
Anti-vibração	10grms/10～1000Hz
Nível à prova d'água	Padrão IP67, nível de proteção IP68 e IP68 resistente à corrosão opcional
Cabo	Plugue de aviação M12 padrão de 2 metros com cabo blindado de PVC, peso do fio ≤ 120g
Peso	≤165g (Sem cabo)

¹⁾Precisão: refere-se à diferença quadrática média entre o valor medido e o valor real do ângulo por múltiplas medições (>16 vezes) em temperatura normal.
²⁾Coeficiente de deriva de temperatura zero: a taxa de variação do valor de indicação em relação à temperatura normal dentro da faixa de temperatura operacional nominal do sensor a zero grau.
³⁾Coeficiente de deriva de temperatura de sensibilidade: A taxa de variação percentual com a temperatura da indicação em escala total em relação à indicação em escala total em temperatura ambiente do sensor em sua faixa de temperatura operacional nominal.

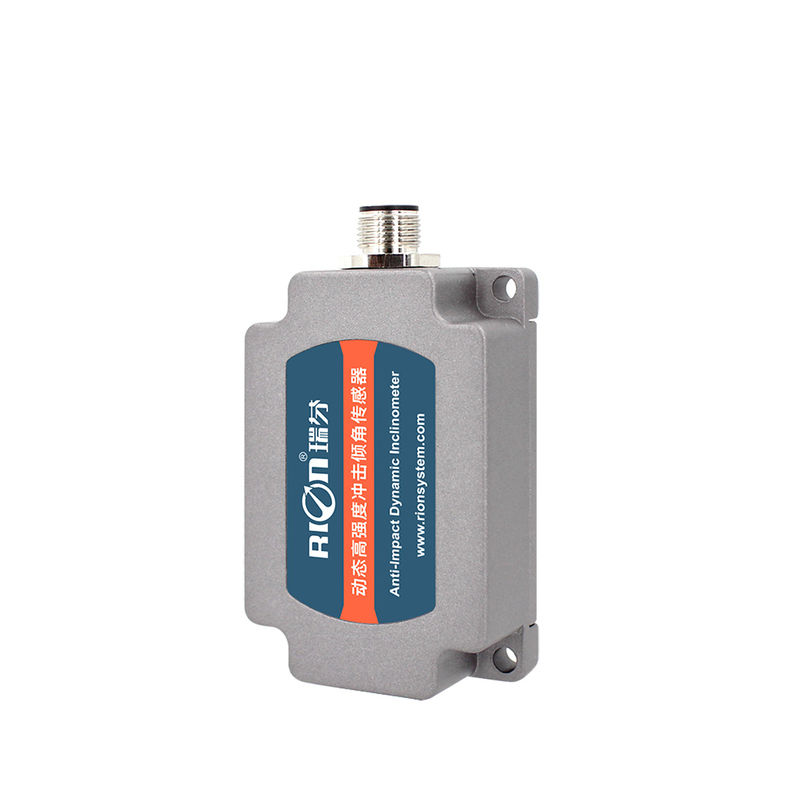

Imagens do produto
