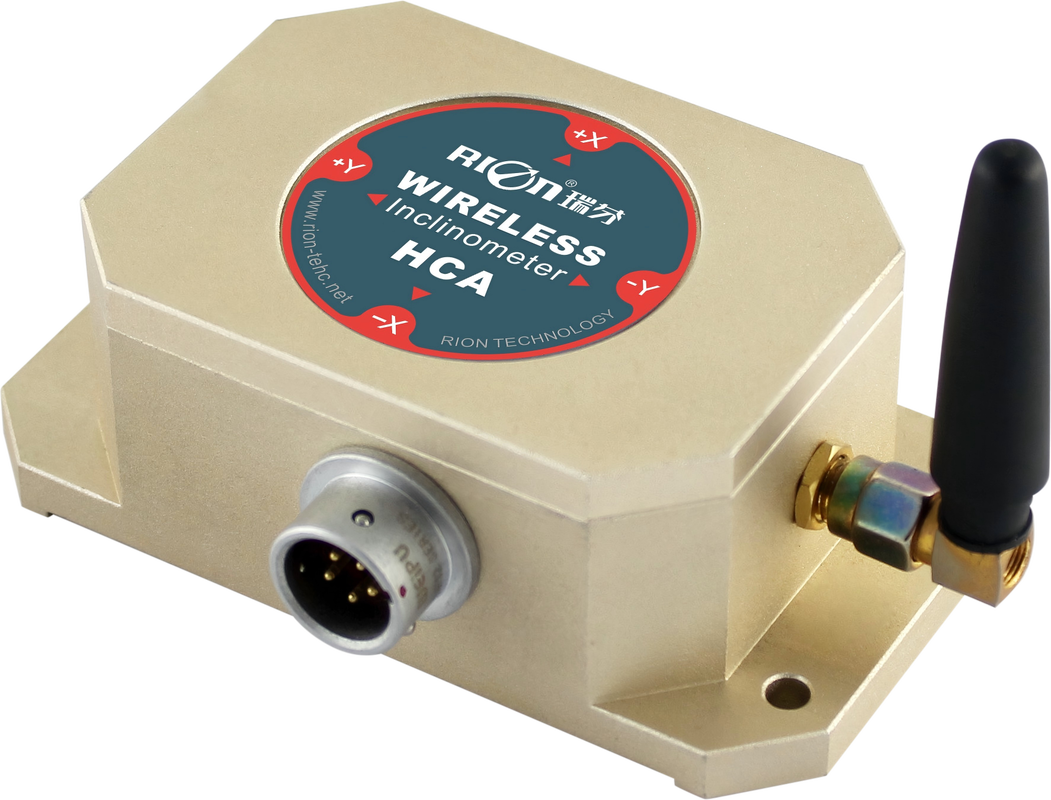

Sensor de inclinação sem fio industrial HCA526T-WL para monitorização de pontes

O HCA526T-WL é um sensor de inclinação de eixo duplo com transmissão sem fio lançado pela RION para o campo de controle industrial. O produto é dividido em duas partes: sonda de indução sem fio e recepção de dados sem fio. Ambas as partes possuem antenas receptoras independentes. A frequência de trabalho ISM sem fio de banda total é adotada, o que está em conformidade com o padrão de comunicação da banda ISM e não requer solicitação de pontos de frequência. A frequência portadora está dentro de 400-480MHZ. A distância de comunicação pode atingir 200 metros em área aberta visível. O modo de modulação GFSK adota uma tecnologia de codificação de canal de correção de erros direta de alta eficiência e melhora a capacidade dos dados de resistir a interferências de rajada e interferências aleatórias. A estrutura de medição de aceleração adota carcaça de liga de alumínio e estrutura totalmente à prova d'água, que pode funcionar ao ar livre para monitoramento por um longo tempo. O produto é dividido em um inclinômetro sem fio e um receptor de dados sem fio. O receptor é composto por uma antena receptora e um conector de aviação. O receptor emite o valor de medição de aceleração recebido pelo módulo sem fio através da interface RS232/RS485. O usuário só precisa fornecer uma fonte de alimentação e coletar seu sinal digital para medir e analisar as informações de aceleração e variação de vibração do objeto remoto em tempo real. O inclinômetro possui um conversor diferencial A/D de 16 bits integrado com alta precisão, que pode medir o ângulo de inclinação e guinada da saída do sensor em relação ao plano horizontal através de um algoritmo de filtragem de 5ª ordem. As interfaces de saída RS485, RS232, RS422 e TTL são opcionais. Devido ao sensor de temperatura digital integrado com alta precisão, a deriva de temperatura do sensor pode ser corrigida de acordo com a mudança do sensor de temperatura integrado para garantir a alta repetibilidade do produto em ambientes de baixa e alta temperatura. A frequência de resposta de saída padrão pode ser de até 18 Hz. Se for necessária uma frequência de resposta mais alta, podemos personalizá-la de acordo com o usuário. Os produtos são verdadeiros produtos industriais, com desempenho confiável e estável, boa escalabilidade, uma variedade de opções de saída. E é adequado para ser aplicado em vários ambientes severos de controle industrial.

• Inclinômetro de Eixo Único/Duplo
• Faixa de Medição: ±1~±90° opcional
• Entrada de ampla tensão: 9~36V
• Trabalho em ampla temperatura: -40~+85℃
• Resolução: 0.001°
• Conector de plugue de ar à prova d'água
• Classe de proteção IP67
• Alto desempenho anti-vibração >2000g
• Tamanho pequeno: 90×50×34mm (personalizado)

• Nivelamento de veículos de engenharia
• Monitoramento de pontes e grandes estruturas
• Posicionamento de equipamentos a laser
• Controle de ângulo de equipamentos médicos
• Nivelamento de bitola e gabarito ferroviário
• Controle de nível de máquinas-ferramenta de precisão
• Monitoramento de inclinação de equipamentos geológicos
• Navegação de atitude de sonda de perfuração subterrânea
• Medição de elevação de antena de comunicação via satélite direcional
