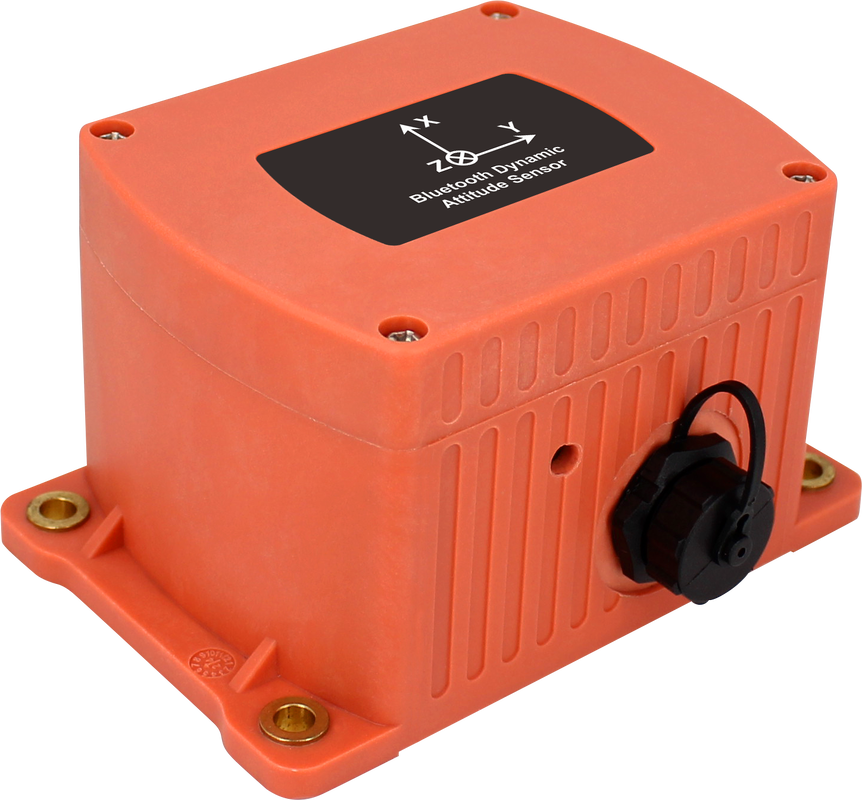

Sensor de Atitude Dinâmica Bluetooth 9 Eixos BDA446 para Maquinaria Móvel

BDA446 Sensor de Atitude Dinâmico Bluetooth.pdf

CAMPO DE APLICAÇÃO

• Guindastes e máquinas de construção
• Elevadores móveis e caminhões de bombeiros
• Veículos Guiados Automaticamente (AGV)
• Aplicações de perfuração e sondagem
• Máquinas móveis
• Máquinas agrícolas
• Plataformas elevadas
• Aplicações de robôs
• Máquinas de montagem automática

CARACTERÍSTICAS PRINCIPAIS

• Sensor de nove eixos integrado e sensor de temperatura
• Transmissão sem fio Bluetooth 5.1
• Baixo ruído
• Algoritmo de filtragem de Kalman
• Fonte de alimentação da bateria DC 3.0-4.2V
• Taxa máxima de atualização de 100Hz
• Longa vida útil, forte estabilidade
• Medição dinâmica 3D em tempo real
• Alta estabilidade de deriva de desempenho

1) Precisão: Refere-se à diferença quadrática média entre o valor medido e o erro de ângulo real obtido medindo o ângulo várias vezes (>16 vezes) à temperatura ambiente. 2) Coeficiente de temperatura do ponto zero: refere-se à taxa de variação do valor exibido de um sensor em relação à temperatura normal dentro de sua faixa de temperatura operacional nominal quando ele está em estado zero. 3) Coeficiente de temperatura de sensibilidade: refere-se à porcentagem da indicação de escala total de um sensor em relação à indicação de escala total à temperatura ambiente dentro de sua faixa de temperatura operacional nominal, e a taxa de variação com a temperatura.

PARÂMETROS ELÉTRICOS

Parâmetro

Condição

O BDA446 é um sensor de atitude dinâmico Bluetooth de 9 eixos que fornece dados de atitude 3D em tempo real. Ele integra um acelerômetro de 3 eixos, giroscópio de 3 eixos, sensor magnético de 3 eixos e sensor de temperatura para monitoramento de atitude dinâmico.

2. Para quais aplicações o sensor de atitude BDA446 é adequado?

O BDA446 é adequado para máquinas de construção, máquinas agrícolas, empilhadeiras, guindastes, máquinas móveis, robôs, AGVs, plataformas elevadas e equipamentos de montagem automática.3. O BDA446 suporta comunicação sem fio Bluetooth?Sim. O BDA446 usa Bluetooth 5.1 e protocolo BLE para transmissão de dados sem fio. Sua tecnologia de salto de frequência adaptativo de 2.4 GHz suporta transmissão de até 40 metros em ambientes de linha de visão desobstruída.

4. Quais dados o sensor de atitude dinâmico BDA446 pode emitir?

Além dos dados de atitude em tempo real, o BDA446 pode emitir aceleração de três eixos, giroscópio de três eixos e outros dados de sensor, tornando-o adequado para monitoramento de movimento dinâmico e atitude de equipamentos.5. Qual é a taxa máxima de atualização do BDA446?
