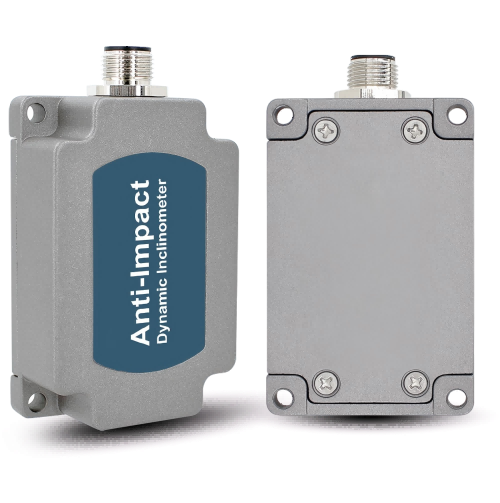

Sensor de Inclinação Dinâmico HDA446T para Monitoramento de Passo de Pás de Turbina Eólica

CAMPO DE APLICAÇÃO

• Equipamentos de britagem com alto impacto de vibração
• Monitoramento de locomotivas ferroviárias
• Detecção de atitude de veículo de comunicação via satélite
• Aplicação de tuneladora de escudos
• Monitoramento de inclinação de equipamentos geológicos
• Navegação e atitude de perfuratriz subterrânea
• Medição de atitude de navegação de navios
• Medição de orientação baseada em ângulo de inclinação
• Equipamentos de perfuração de petróleo
• Medição de inclinação de várias máquinas de engenharia

PRINCÍPIO DE FUNCIONAMENTO

Adota unidade de controle central importada e utiliza o princípio do pêndulo miniatura capacitivo. De acordo com o princípio da gravidade terrestre, quando a unidade de ângulo de inclinação está inclinada, a gravidade da Terra pode gerar um componente de gravidade no pêndulo correspondente, a capacitância correspondente pode ser alterada e o ângulo de inclinação pode ser obtido amplificando, filtrando e convertendo a capacitância.

PRINCIPAIS CARACTERÍSTICAS

• Faixa (ângulo de rolagem ±180°, ângulo de inclinação ±90°, ângulo de azimute ±180°)
• Precisão dinâmica de rolagem e inclinação: ±0.1°
• Precisão estática: ±0.05°
• Saída RS485/232/TTL Opcional
• Entrada de tensão ampla DC 9~36V
• Operação em ampla temperatura -40~+85℃
• Nível de proteção IP67/IP68 Opcional

EIXO DE INSTALAÇÃO

O HDA446T utiliza o sistema de coordenadas ENU, um sistema de mão direita. De acordo com a ordem de rotação Z-X-Y, quando a direção positiva do eixo Y aponta para a frente do transportador, o ângulo girado em torno do eixo Z é o ângulo de azimute, o ângulo girado em torno do eixo X é o ângulo de inclinação e o ângulo girado em torno do eixo Y é o ângulo de rolagem.

ESPECIFICAÇÕES

FAQ

1. O que é um sensor de atitude de passo de pá de turbina eólica?

Um sensor de atitude de passo de pá de turbina eólica é projetado para monitorar a atitude tridimensional em tempo real das pás de turbinas eólicas. Ele pode fornecer dados de rolagem, inclinação e azimute para monitoramento da atitude da pá, análise operacional e otimização de controle.

2. O que um sensor de atitude de pá pode monitorar?

O sensor pode monitorar as mudanças de atitude em tempo real das pás de turbinas eólicas, fornecendo dados de movimento e atitude tridimensionais. Essas informações podem ser usadas para monitoramento de passo de pá, análise de condição operacional e avaliação de folga da pá.

3. Como o monitoramento da atitude da pá pode melhorar o desempenho da turbina eólica?

Dados de atitude de pá em tempo real podem fornecer uma base para otimizar o controle de passo e as estratégias operacionais. Sob configurações de turbina e condições operacionais adequadas, os dados de monitoramento podem apoiar melhorias na eficiência da geração de energia.

4. O sensor pode ajudar a reduzir os riscos de folga das pás da turbina eólica?

Sim. O monitoramento tridimensional da atitude da pá em tempo real fornece dados para analisar a folga da pá e identificar mudanças anormais de atitude, ajudando os operadores a avaliar riscos potenciais de folga e melhorar o monitoramento de segurança da turbina.

5. Onde o sensor de atitude de pá de turbina eólica é instalado?

O sensor pode ser instalado na pá da turbina eólica ou na posição de monitoramento de pá designada de acordo com a estrutura específica da turbina e os requisitos de monitoramento. Sua instalação conveniente o torna adequado para monitoramento online de longo prazo.

6. Qual é a vida útil do sensor de monitoramento de pá?

A vida útil teórica do sensor é de mais de 9 anos, tornando-o adequado para aplicações de monitoramento online de longo prazo em turbinas eólicas.
