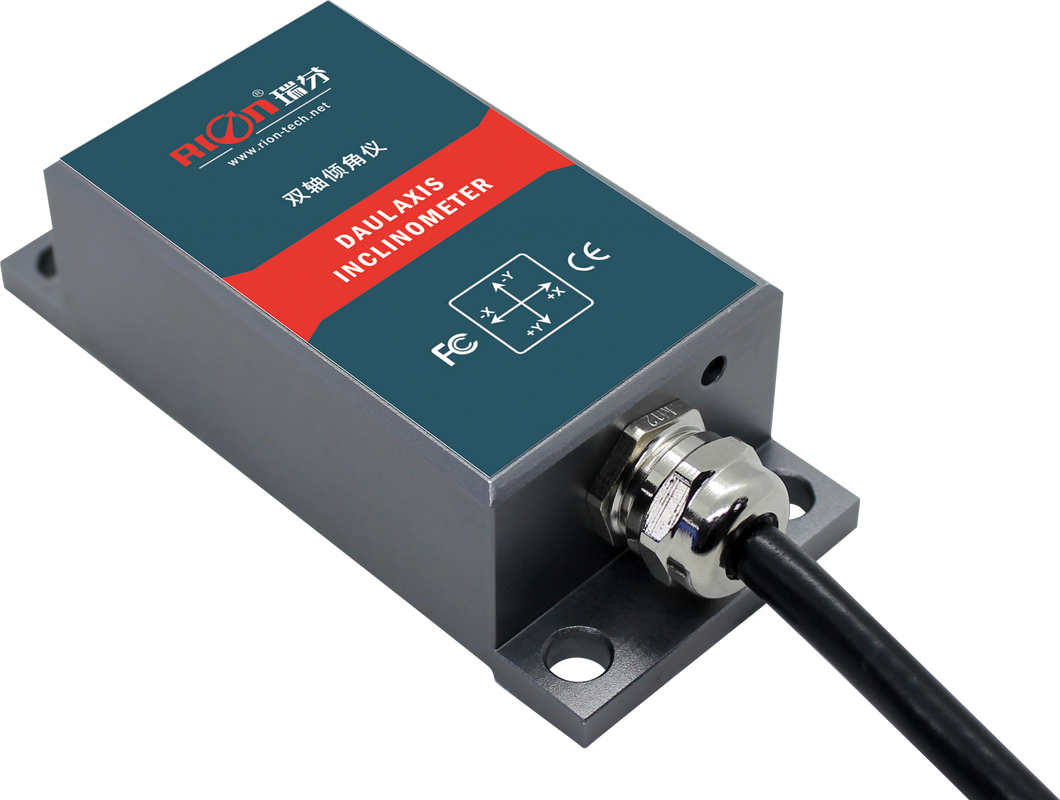

SCA118T SCA128T INCLINÔMETRO DE TIPO CORRENTE.pdf
▶ APLICAÇÃO
- Nivelamento de veículos de construção
- Monitoramento de inclinação de equipamentos geológicos
- Proteção de segurança de plataformas de alta altitude
- Navegação de atitude de sonda de perfuração subterrânea
- Aplicação de jateamento de tubos de escudo
- Medição de direção baseada em inclinação
- Controle de nível de equipamento
- Maquinário de mineração e equipamentos de perfuração de petróleo
- Monitoramento de pontes e Dadian
▶ PRINCÍPIO DE FUNCIONAMENTO
Adota unidade de controle central importada e aplica o princípio do micro-pêndulo capacitivo. Usando o princípio da gravidade terrestre, quando a unidade de inclinação inclina, a gravidade terrestre produzirá um componente gravitacional no pêndulo correspondente, e a capacidade elétrica correspondente mudará. Amplificando e filtrando a capacidade elétrica, o ângulo de inclinação é obtido após a conversão.
▶ CARACTERÍSTICA PRINCIPAL
- Inclinômetro de Eixo Único/Duplo
- Faixa de Medição: ±1~±180° opcional
- Precisão: 0.03°
- Entrada de tensão ampla: 9~36V
- Corrente de saída 4~20mA
- Trabalho em ampla temperatura: -40~+85℃
- Classe de proteção IP67
- Alto desempenho anti-vibração >2000g
- Resolução: 0.01°
- Tamanho: C94×L40×A26mm
▶ PARÂMETROS
| SCA118/SCA128T |
CONDIÇÃO |
PARÂMETRO |
|
UNIDADE |
| Faixa de medição |
|
±10 |
±30 |
±60 |
±90 |
±180 |
° |
| Eixo de medição |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Eixo |
| Saída zero |
Saída de 0° |
12 |
12 |
12 |
12 |
12 |
mA |
| Resolução |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
| Precisão de medição |
@25℃ |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
| Estabilidade a longo prazo |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
| Coeficiente de temperatura zero |
-40～85℃ |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/℃ |
| Coeficiente de temperatura de sensibilidade |
-40～85℃ |
≤100 |
≤100 |
≤100 |
≤100 |
≤100 |
ppm/℃ |
| Tempo de inicialização |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Frequência de resposta |
20Hz |
| EMC |
De acordo com EN61000 e GBT17626c |
| MTBF |
≥98000 horas/vezes |
| Resistência de isolamento |
≥100 MΩ |
| Resistência ao impacto |
100g@11ms, Direção de 3 Eixos (Meia Senoide) |
| Anti-vibração |
10grms, 10～1000Hz |
| Grau de proteção |
IP67 |
| Cabos |
Padrão com 1 metro de comprimento, resistente ao desgaste, à prova de óleo, ampla temperatura, cabo blindado 4 * 0.4mm2 |
| Peso |
≤220g (incluindo cabo de 1 metro) |
FAQ
1. Até onde o inclinômetro 4-20mA pode transmitir sinais?
A saída 4-20mA suporta transmissão de longa distância de até 2000 metros, tornando o sensor adequado para equipamentos industriais de grande porte e aplicações de monitoramento remoto.
2. Qual é a precisão do SCA118T/SCA128T?
A precisão padrão é 0.03°, enquanto a precisão pode atingir 0.02° em uma pequena faixa de medição. O desempenho específico depende da faixa de medição selecionada.
3. O SCA118T/SCA128T é adequado para ambientes hostis?
Sim. O inclinômetro possui proteção IP67, temperatura de operação de -40°C a +85°C, forte resistência à vibração e proteção contra interferência eletromagnética, tornando-o adequado para ambientes industriais exigentes.
4. Quais equipamentos podem usar o SCA118T/SCA128T?
As aplicações típicas incluem máquinas de construção, sondas de perfuração, máquinas de jateamento de tubos sem vala, equipamentos de mineração, equipamentos de perfuração de petróleo, equipamentos geológicos e plataformas de alta altitude.
5. Pode ser usado para nivelamento de máquinas de construção?
Sim. O SCA118T/SCA128T pode ser usado para nivelamento de veículos de construção, controle de nível de equipamento e monitoramento de inclinação de máquinas.
