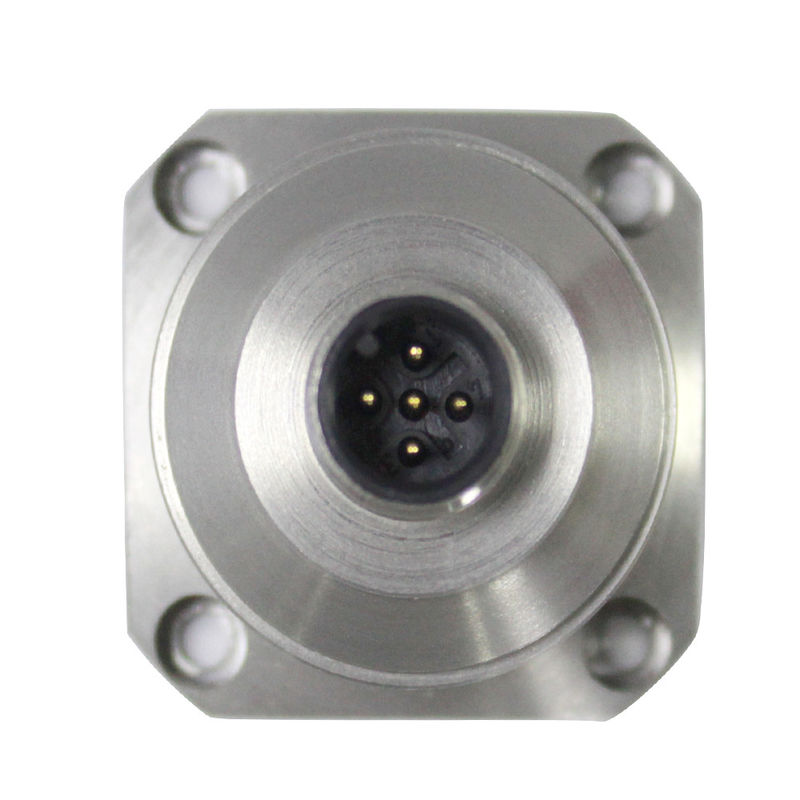

AKF398 Sensor de detecção de vibração de eixo 3 de saída de corrente 4 - 20mA
AKF398 Sensor de detecção de vibração de eixo 3 de saída de corrente 4 - 20mA
▶Características do produto
★ três eixos (X, Y, Z)
★ tensão de saída: 4-20mA
★ fonte de alimentação: 9-36V
★ excelente estabilidade de desvio
★ temperatura de trabalho: -40°C ~ +85°C
★ temperatura de armazenagem: -40°C ~ +85°C
★ tamanho: L34,3 × W34,3 × H38,5 mm
★ peso: 73,5 g
★ Bom desempenho ambiental (impacto, vibração e temperatura)
▶Aplicação
★ Registo de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica ★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Equipamento médico
★ Ponte
★ Veículo
★ Rolante rodoviário
▶INTRODUÇÃO DO PRODUTO
OAKF398o acelerômetro triaxial é um acelerômetro de tensão de saída desenvolvido e produzido independentemente pelaTecnologia RIONÉ amplamente utilizado em aplicações como testes de vibração e testes de impacto.que permitem a ligação em série de vários sensores a longas distâncias, tornando conveniente para medições em vários pontos e análise de dados.
OAKF398utiliza um sensor capacitivo de silício de cristal único, constituído por um chip de silício microelaborado, um ASIC de baixa potência para o condicionamento do sinal, um microprocessador para armazenar valores de compensação,e um sensor de temperaturaEsta concepção garante um baixo consumo de energia, desempenho calibrado, estrutura robusta e saída estável.A nova configuração electrónica fornece energia em estado sólido para reinicialização e proteção abrangente contra condições de sobrevoltagem.
Com a sua construção robusta, baixo consumo de energia e excelente estabilidade de desvio, oAKF398Assegura uma produção fiável de produtos para uma ampla gama de aplicações.
▶ Especificações
AKF398
Parâmetro
UNIT
Distância
± 2
± 4
± 8
± 10
± 20
± 40
g
Calibração de desvio
< 1
< 1
< 1
< 1
< 1
< 1
mg
Medição axial
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
eixo
Repetitividade de energia ligada/desligada
< 2
< 2
< 2
< 2
< 2
< 2
mg (max)
Sensibilidade (± 10%)
4
2
1
0.8
0.4
0.2
mA/g
Desvio
coeficiente de temperatura
0.01
0.01
0.01
0.05
0.05
0.05
%/°C
Resolução/Limite (@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg (max)
Não-linearidade
< 0.5
< 0.5
< 0.8
< 1
< 1
< 1
% FS (max)
Resposta de frequência
500
500
500
500
500
500
Hz
Largura de banda (3Db)
1000
1000
1000
1000
1000
1000
Hz
Sensibilidade do eixo transversal
1
1
1
2
2
2
%
Relação de sensibilidade às vibrações laterais
1
1
2
5
5
5
%
Frequência de ressonância
2.4
2.4
2.4
5.5
5.5
5.5
KHz
densidade de ruído
21
21
21
86.6
86.6
86.6
μg/√Hz
0g de saída 12mA
< 0.005
< 0.005
< 0.005
< 0.003
< 0.003
< 0.003
mA
Corrente de saída
4 ~ 20 mA
Input ((VDD_VSS)
9~36 VDC
Consumo de corrente em curso
< 60 mA @ 12 VDC
Conector
Conector M12 padrão industrial
Grau de protecção
IP67
Peso
Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g
Tamanho
Tamanho do produto: 34,3*34,3*38,5 mm
Tamanho da base de adsorção magnética: 34,23*34,23*8,1 mm
Tamanho da placa de adaptador em forma de L: 36*44*15 mm
