Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE
Número do modelo: AKG394
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $1,088.00/Pieces
Detalhes da embalagem: acelerômetro em cada caixa interna, 80pcs /ctn de quartzo 1pcs
Tempo de entrega: 2 semanas para amostras
Termos de pagamento: T/T
Habilidade da fonte: 200/month
Utilização: |
SENSOR DA VIBRAÇÃO |
Produção: |
Sensor de Digitas |
Distância: |
± 40 |
Resolução/Limite (@ 1Hz): |
<1mg> |
Não-linearidade: |
2.4kHz |
Taxa de saída: |
5Hz,10Hz,25,50Hz,100Hz,200Hz,500,1000Hz |
Interface de saída: |
RS232/RS485/TTL |
Protocolo: |
Protocolo RION 68 e protocolo MODBUS RTU |
Utilização: |
SENSOR DA VIBRAÇÃO |
Produção: |
Sensor de Digitas |
Distância: |
± 40 |
Resolução/Limite (@ 1Hz): |
<1mg> |
Não-linearidade: |
2.4kHz |
Taxa de saída: |
5Hz,10Hz,25,50Hz,100Hz,200Hz,500,1000Hz |
Interface de saída: |
RS232/RS485/TTL |
Protocolo: |
Protocolo RION 68 e protocolo MODBUS RTU |

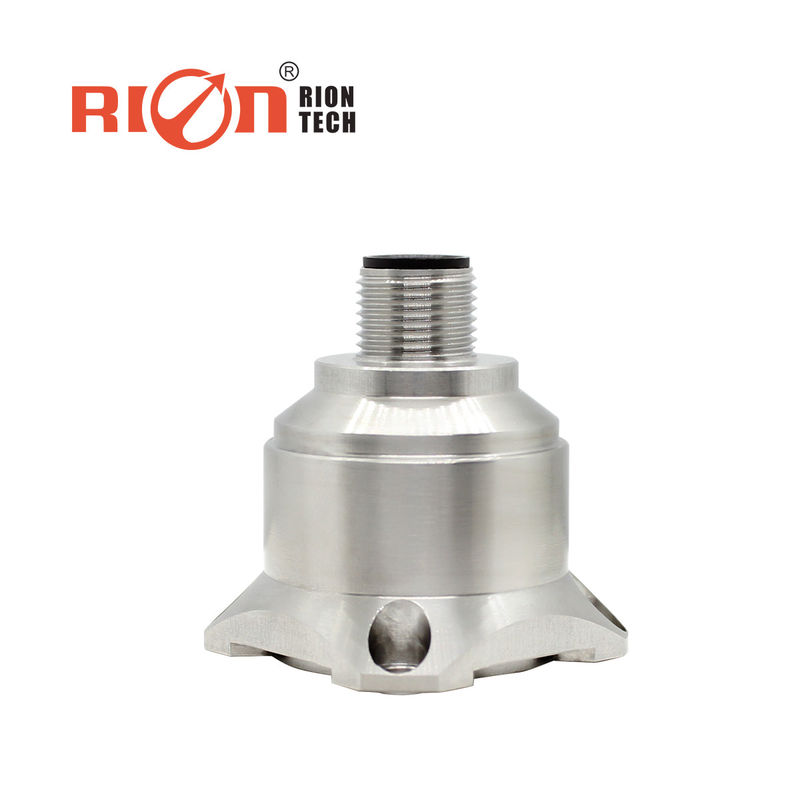

AKG394 Teste de impulso do sensor de amplitude de vibração Três eixos (X, Y, Z) acelerômetro
| AKG392 | Parâmetros | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração do viés | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Eixo de medição | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de ligação/desligação | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coeficiente de temperatura de desvio | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (típico) |
| Resolução/limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Largura de banda (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações transversais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taxa de produção | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Interface de saída | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo RION 68 e protocolo MODBUS RTU | ||||||
| Confiabilidade | MIL-HDBK-217, Grau 2 | ||||||
| Resistência ao impacto | 100 g@11 ms, 3 direcções axiais (meio sinusoide) | ||||||
| Tempo de recuperação | < 1ms ((1000g, 1/2 sin 1ms, impacto no eixo i) | ||||||
| Vibração | 20 g rms, 20 ~ 2000 Hz (Ruído aleatório, o, p, i, que age sobre cada eixo durante 30 minutos) | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo de corrente operacional | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão da indústria | ||||||
| Peso |
Peso líquido do produto: 82 g, |
||||||
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm |
||||||
▶Característica principal
★ Três eixos (X, Y, Z)
★ sinal de saída: RS232; RS485; TTL
★ Tensão de alimentação: 9-36V
★ Resistência ao impacto: 2000G
★ Temperatura de trabalho: -40°C ~ +85°C
★ Temperatura de armazenagem: -40°C ~ +85°C
★ Tamanho: L34,3 × W34,3 × H38,5 mm
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶Aplicação
★ Equipamento médico
★ Ponte
★ Automóvel
★ Rolante rodoviário
★ Geração de energia eólica
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
Método de comutação mútua do protocolo RION 68 e do protocolo MODBUS:
Abra o assistente de depuração da porta serial, selecione a taxa de baud 115200, sem paridade, stop bit 1, o número da porta de conexão, faça com que o computador host envie o hexadecimal 0xAA regularmente a cada 10 ms.Alimentação do produto e resposta "RION" ou "MRTU" para indicar que a alteração do protocolo correspondente foi bem sucedida. Após a mudança ser bem sucedida, os parâmetros são todos os parâmetros predefinidos acima.
