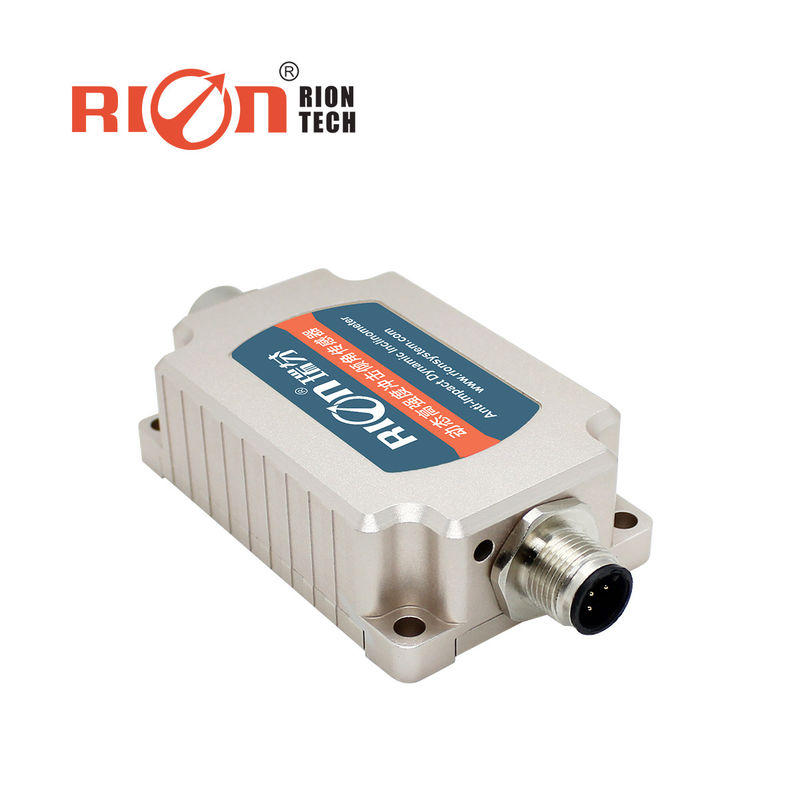

sensor do controle do ângulo do guindaste
▶CONEXÕES ELÉTRICAS
DEFINIÇÃO DA FIAÇÃO RS485
| FUNÇÃO DO PIN | 1 PIN (MARROM) | PIN 2 (BRANCO) | PIN 3 (AZUL) | PIN 4 (PRETO) | PIN 5 (CINZA) |
|
9~36V FONTE DE ALIMENTAÇÃO POSITIVA |
485 D+ | D 485 |
Terra NEGATIVO DO PODER |
PE |
DEFINIÇÃO DE RS232/TTLWIRING
| FUNÇÃO DO PIN | 1 PIN (MARROM) | PIN 2 (BRANCO) | PIN 3 (AZUL) | PIN 4 (PRETO) | PIN 5 (CINZA) |
|
9~36V FONTE DE ALIMENTAÇÃO POSITIVA |
RS232_RX/ TTL_RX |
RS232_TX/ TTL_TX |
Terra NEGATIVO DO PODER |
PE |
| HDA436T | CIRCUNSTÂNCIA | ÍNDICE |
| Medida da escala | Rolo ±180°, passo ±90°, azimute ±180° (o valor inicial no poder-para baixo é 0°) | |
| Medida da linha central | X linha central da linha central da linha central/Y/Z | |
| Definição | 0.01° | |
| Precisão estática | @25℃ | ± 0.05° |
| Precisão dinâmica | @25℃ | ± 0.1° |
| Instabilidade diagonal (Allan) | 8°/h | |
| Temp zero do ponto. coeficiente | -40~85℃ | ±0.01°/℃ |
| Temp da sensibilidade. coeficiente | -40~85℃ | ≤100ppm/℃ |
| Poder-no tempo de partida | 1S | |
| Tempo de resposta | 0.01S | |
| Sinal de saída | RS485/RS232/TTL | |
| Compatibilidade eletromagnética | De acordo com EN61000 e GBT17626 | |
| MTBF | ≥ 50000 horas/tempo | |
| Resistência de isolação | Megohm ≥100 | |
| Resistência de impacto | 100g @ 11ms, sentido 3 axial (metade sinusoide) | |
| Antivibração | 10grms, 10~1000Hz | |
| Nível impermeável | IP67 | |
| Cabo | Padrão sem fiação, tomada opcional da aviação M12 de 2m com cabo unshielded do PVC | |
| Peso | ≤165g (com exclusão dos cabos) | |
▶CARACTERÍSTICAS CHAVES
Escala do ★ (ângulo ±180° do rolo, ângulo de passo ±90°, ângulo ±180° do azimute)
Precisão dinâmica do ★: ± 0.1°
Entrada larga da tensão da C.C. 9~6V do ★
Operação larga -40~+ 85℃ da temperatura do ★
Definição 0.01° do ★
Nível da proteção do ★ IP67
★ performance>2000g antivibração alto
Tamanho do ★: L72×W47×H22.5mm
▶PARÂMETROS ELÉTRICOS
| PARÂMETRO | CIRCUNSTÂNCIA | MINUTO | TIPO | Max | UNIDADE |
| Tensão de fonte | padrão | 9 | 12,24 | 36 | V |
| Trabalho atual | sem carga | 60mA (12V) | miliampère | ||
| Temp de funcionamento | -40 | +85 | ℃ | ||
| temp do armazenamento | -40 | +85 | ℃ |
TAMANHO DO PRODUTO
