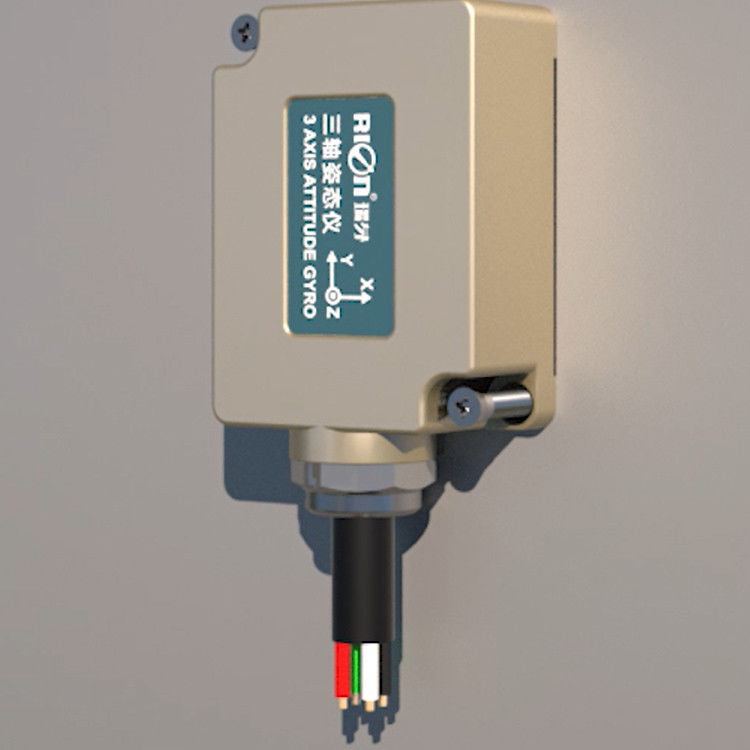

Sensor de azimute de ângulo giroscópio de 100 Hz para alinhamento de antena 5G do veículo

Name: Sensor de azimute de ângulo giroscópio de 100 Hz para alinhamento de antena 5G do veículo
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: TL735G-485
Price: 60 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: RION

Certificação: CE

Número do modelo: TL735G-485

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: 60

Detalhes da embalagem: caixa da caixa com esponja

Tempo de entrega: 5 dias para amostras

Termos de pagamento: L/C, T/T

Habilidade da fonte: 5000/month

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                      Sensor do azimute do ângulo do giroscópio, sensor do azimute da antena 5G, Sensor do giroscópio da antena MEMS


Axi de medição do azimote:	Ângulo de azimute do eixo Z ± 1	Nome do produto:	giroscópio para antena 5G
Largura de banda de aquisição:	>100Hz	Definição do azimute:	0.01deg
Precisão do azimute:	<0>	Aplicação:	Monitorização de antenas 5G, outdoor billboard, realidade virtual 3D

Axi de medição do azimote:	Ângulo de azimute do eixo Z ± 1
Nome do produto:	giroscópio para antena 5G
Largura de banda de aquisição:	>100Hz
Definição do azimute:	0.01deg
Precisão do azimute:	<0>
Aplicação:	Monitorização de antenas 5G, outdoor billboard, realidade virtual 3D

Descrição

Sensor de azimute de ângulo giroscópio de 100 Hz para alinhamento de antena 5G do veículo

Sensor de ângulo de giroscópio, sensor de ângulo de giroscópio bruto, sensor de alinhamento do ângulo da antena do veículo

▶ Característica principal

★ Super compatibilidade eletromagnética

★ Saída de taxa angular em tempo real

★ Azimut horizontal e saída de ângulo de posição

★ Longa vida, forte estabilidade

★ Aceleração do eixo dianteiro

★ Todos em estado sólido

★ Design compacto e leve

★ Saída RS485 opcional

★ Fornecimento de energia DC9~36V

▶ APLICAÇÃO

★ Monitorização de antenas 5G

★ cartaz de publicidade exterior

★ Realidade virtual 3D

★ Plataforma estável

★ Sistema de segurança do carro

★ Controle industrial

★ Robô

▶ INTRODUÇÃO

TL735G é um medidor de atitude de três eixos de alta precisão desenvolvido pela RION-TECH Technology com base na mais recente plataforma de medição inercial MEMS da empresa.Ele produz o ângulo horizontal do azimute e a taxa angular do objeto em tempo real, executando um algoritmo de atitude dinâmica na taxa angular do giroscópioO produto integra o algoritmo de navegação inercial patenteado da RION.a deriva de curto prazo do giroscópio pode ser resolvida na maior extensão.

O ângulo de azimote deste produto tem uma função de armazenamento de energia desligada e é adequado para indicações de ângulo de comutação rotativa de alta tensão no monitoramento de antenas 5G, outdoor billboards,e outras indústrias.

TL735G	Parâmetros
Eixo de medição do azimote	Ângulo de azimute do eixo Z ± 180°
Largura de banda de aquisição	> 100 Hz
Resolução do azimote	00,01°
Precisão de azimote	< 0,5°
Não lineares	00,1% do FS
Precisão de inclinação	0.1° RMS
Precisão do rolo	Dinâmica 0,5°, estática 0,1° RMS
Resolução da inclinação	00,01°
Intervalo de inclinação	Rolo ± 180o, inclinação ± 90o
Taxa angular giroscópica	± 125 °/s (outras taxas angulares podem ser personalizadas)
Faixa de aceleração	± 2 g
Resolução da aceleração	0.1°
Precisão da aceleração	0.5 mg
Tipo de saída de dados padrão	Ângulo de Euler
Intervalo de medição do azimute por defeito (O tipo de saída dos dados é o ângulo de Euler)	± 180°
Horário de início	Vibração de 5 s (estacionária) < 10 mg
Voltagem de entrada	9~36V, padrão +24VDC, 12mA
Corrente	40 mA
Temperatura de funcionamento	-40°C ~ +85°C
Temperatura de armazenamento	-40 °C a +125 °C
Vibração	5g~10g
Impacto	200 g pk, 2 ms, 1⁄2 sine
duração de vida	10 anos
Horário de início	5 a 6 segundos, ficar parado (aceleração < 0,01 g)
Taxa máxima de amostragem	100 vezes/seg
Taxa de comunicação em série	Taxa padrão de 9600 baud
sinal de saída	RS485
MTBF	≥ 50000 horas/hora
Resistência ao isolamento	≥ 100 megohm
Resistência ao impacto	100 g@11 ms, 3 direcções axiais (meio sinusoide)
Anti-vibração	10 gramas, 10 ‰ 1000 Hz
Nível impermeável	IP67
Cabos	Cabo padrão de 1 metro
Peso	35 g (excluindo o cabo)

▶ Instalação

Sensor de azimute de ângulo giroscópio de 100 Hz para alinhamento de antena 5G do veículo 0

Sensor de azimute de ângulo giroscópio de 100 Hz para alinhamento de antena 5G do veículo 1

▶ CONEXÃO ELÉTRICA DO PRODUTO

Função da cor

Negro

Branco

Verde

Vermelho

Fios blindados

GND

RS485 ((D+)

RS485 ((D-)

Vcc 9 ∼ 36 V

Pólo positivo

Terreno (PE)
