Detalhes do produto
Lugar de origem: China
Marca: RION
Certificação: CE
Número do modelo: AKF39
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: 240
Detalhes da embalagem: caixa com esponja
Tempo de entrega: 7 dias para a amostra
Termos de pagamento: T/T, L/C
Habilidade da fonte: 1000/month
Nome do produto: |
Sensor da aceleração |
Distância: |
2/4/8/10/20/40g |
Repetitividade de energia ligada/desligada: |
< 2 mg |
Não-linearidade: |
< 0,5% FS |
Largura de banda (3DB): |
500 Hz |
Sensibilidade do eixo transversal: |
1% |
Nome do produto: |
Sensor da aceleração |
Distância: |
2/4/8/10/20/40g |
Repetitividade de energia ligada/desligada: |
< 2 mg |
Não-linearidade: |
< 0,5% FS |
Largura de banda (3DB): |
500 Hz |
Sensibilidade do eixo transversal: |
1% |

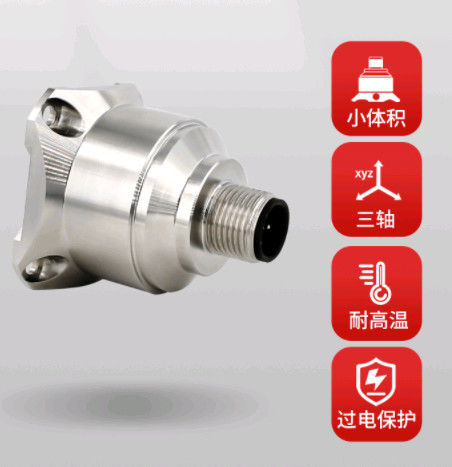

Sensor de vibração de alta sensibilidade, medidor de vibração MEMS, sensor de vibração de aceleração de saída analógica/digital de 3 eixos
▶ Aplicação
★ registo de acidentes, monitorização e previsão da fadiga
★ geração de energia eólica
★ Vibração de baixa frequência e monitorização automática
★ automóvel
★ Máquinas de grande porte, motores
★ armamentário
★ ponte
★ rolos rodoviários
| AKF392T (RS232, RS485, saída TTL, protocolo 68, protocolo Modbus opcional) | Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | %/°C (valor típico) |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Largura de banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Taxa de saída automática de protocolo 68 | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Taxa de saída automática do MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Interface de saída | RS232/RS485/TTL | ||||||
| Protocolo | Protocolo Padrão Rion e Protocolo Modbus Rtu | ||||||
| Input ((Vdd_Vss) | 9~36 VDC | ||||||
| Consumo atual | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão da indústria | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*6 mm Tamanho da placa de adaptador em forma de L: 36*44*15 mm |
||||||
| AKF390 (saída de 0 a 5 V) | Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Eixo |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Resposta de frequência | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g de saída 2,5 V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Voltagem de saída | 0 a 5 V | ||||||
| Input ((Vdd_Vss) | 9~36 VDC | ||||||
| Consumo atual | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão industrial | ||||||
| Grau de protecção | IP67 | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Dimensão |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*8,1 mm Tamanho da placa de adaptador em forma de L: 36*44*15 mm |
||||||
| AKF398 (4-20mA de saída) | Parâmetro | UNIT | |||||
| Distância | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Medição axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de energia ligada/desligada | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
| Coeficiente de temperatura de desvio | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Resposta de frequência | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3Db) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade às vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| densidade de ruído | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0g de saída 12mA | < 0.005 | < 0.005 | < 0.005 | < 0.003 | < 0.003 | < 0.003 | mA |
| Corrente de saída | 4 ~ 20 mA | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo de corrente em curso | < 60 mA @ 12 VDC | ||||||
| Conector | Conector M12 padrão industrial | ||||||
| Grau de protecção | IP67 | ||||||
| Peso | Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g | ||||||
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm Tamanho da base de adsorção magnética: 34,23*34,23*8,1 mm Tamanho da placa de adaptador em forma de L: 36*44*15 mm |
||||||
Direção de medição
