Detalhes do produto
Lugar de origem: Guangdong, China
Marca: RION
Certificação: CE, ISO
Número do modelo: AKM390-20
Termos do pagamento & do transporte
Quantidade de ordem mínima: 1
Preço: $235.00/Pieces
Detalhes da embalagem: sensor em cada caixa interna, 50pcs/ctn da vibração 1pcs
Tempo de entrega: 7 dias para amostras
Termos de pagamento: T/T, PAYPAL
Habilidade da fonte: 3000 PCS/MONTH
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |
Name: |
impact detecting sensor |
output: |
0~5V |
power supply: |
DC 9~36V |
Deviation calibration: |
<1mg |
Densidade do ruído: |
21μg/√Hz |
Frequência ressonante: |
2.4kHz |
Bandwidth (3DB): |
500Hz |
protection: |
IP67 |

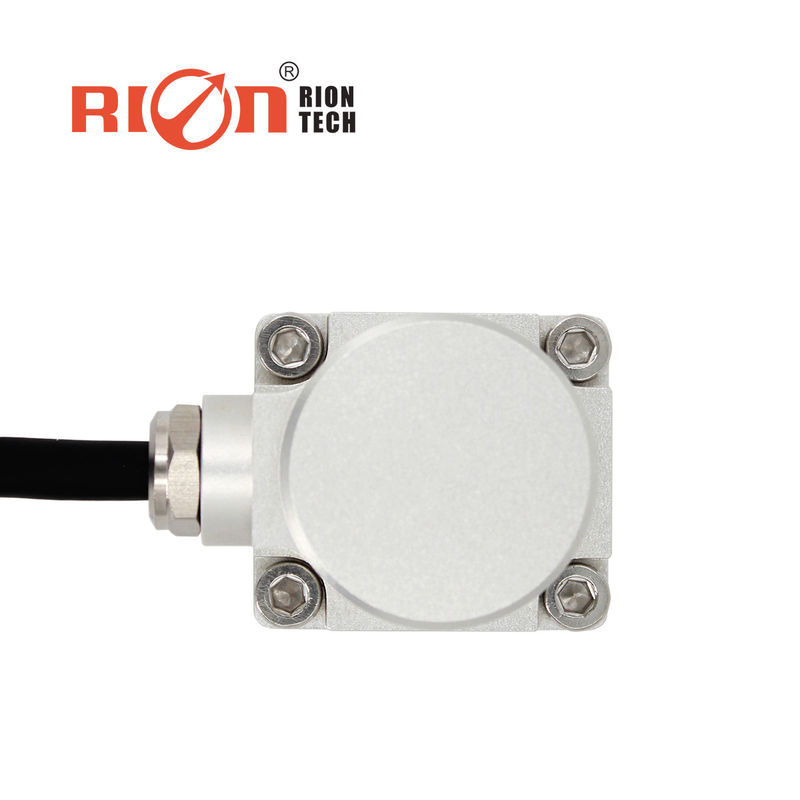

AKM390 detector de vibração ponte, alta taxa de saída monitor de vibração
O acelerômetro tri-axial AKM390 é um sensor de aceleração amplamente utilizado, desenvolvido e produzido independentemente pela RION Technology, que pode ser aplicado ao ensaio de vibrações,Ensaios de impacto e outros domíniosO produto é de saída de tensão analógica e pode ser definido com diferentes códigos de endereço.que seja conveniente para medição em vários pontos e análise de dadosO AKM390 é um sensor capacitivo de silício monocristalino.um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, estrutura sólida e saída estável após calibração.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção total contra sobre correnteOs acelerômetros têm as características de estrutura sólida, baixo consumo de energia e excelente estabilidade de desvio para assegurar a fiabilidade da saída do produto.
▶Características do produto
▶Aplicação do produto
Especificações
| AKM390 | Parâmetro | Unidade | |||||
| Intervalo de medição | ± 2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibração de desvio | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Eixo de medição | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | eixo |
| Repetitividade de ligação/desligação | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Sensibilidade (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | mv/g |
| Coeficiente de desvio da temperatura | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Resolução/Limite (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Não-linearidade | < 0.5 | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | % FS (max) |
| Frequência de resposta | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Largura de banda (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Sensibilidade do eixo transversal | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Relação de sensibilidade a vibrações laterais | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequência de ressonância | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Densidade sonora | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | μg/√Hz |
| 0 G Saída 2,5 V | < 0.01 | < 0.01 | < 0.01 | < 0.008 | < 0.008 | < 0.008 | mV |
| Voltagem de saída | 0 a 5 V | ||||||
| Input (VDD _ VSS) | 9-36 VDC | ||||||
| Consumo de corrente operacional | < 60 mA @ 12 VDC | ||||||
| Proteção | IP67 | ||||||
| Materiais | Alumínio aeroespacial | ||||||
| Peso | Peso líquido do produto: ≤ 116 g, base magnética: ≤ 50 g | ||||||
| Tamanho |
Tamanho do produto: L36 × W32 × H24mm Tamanho da placa base de adsorção magnética: L36 × W32 × H8.1mm |
||||||
Tamanho
Conexão elétrica
| FUNÇÃO DE COLOR DE FUNÇÃO | Vermelho | Negro | Branco | Verde | Cinza |
|
DC9 ‧ 36V Pólo positivo de alimentação |
GND | sinal de tensão no eixo X | sinal de tensão no eixo Y |
sinal de tensão no eixo Z |
Direcção de medição do produto
