Sensor de vibração Mems de alta precisão
, Equipamento médico Sensor de vibração

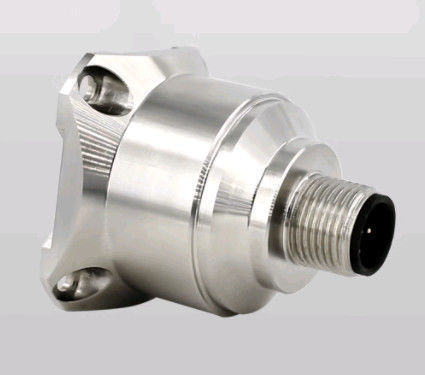

AKG392 Sensor de vibração Mems de alta precisão para equipamentos médicos
AKF392 MEMS SENSOR DIGITAL DE VIBRAÇÃO.pdf
▶ INTRODUÇÃO
O sensor de vibração de três eixos AKG392 é um produto desenvolvido e produzido de forma independente,O produto adota uma saída de interface digital com opções como RS232/485/TTL.Podem ser definidos diferentes códigos de endereço, múltiplaSensor de vibraçãopodem ser instalados em série para longas distâncias, o que é conveniente para medição em vários pontos e análise de dados.O processamento interno de FFT pode produzir diretamente a frequência e velocidade de vibração do objeto eAmplitude, conveniente para os utilizadores analisar dados.
Os utilizadores Pode alterar a frequência de amostragem em função da frequência real do objeto para melhorar a precisão da medição da frequência. AKG392 é um sensor capacitivo de silício de cristal único, que consiste num chip de silício processado por micro-máquinas, um ASIC de baixa potência para ajuste de sinal,um microprocessador para armazenar valores de compensaçãoEste produto tem baixo consumo de energia, calibração, estrutura robusta e saída estável.A nova configuração electrónica fornece energia de estado sólido para redefinição e proteção contra sobre-voltagemA estabilidade a longo prazo e o desvio do fator de escala na gama de escala total são tipicamente inferiores a 0,1%.baixo consumo de energia, e excelente estabilidade de desvio, garantindo uma fiabilidade de saída estável.
▶Característica principal
★ Três eixos (X, Y, Z)
★ sinal de saída: RS232; RS485; TTL
★ Tensão de alimentação: 9~36V
★ Resistência ao impacto: 2000G
★ Temperatura de trabalho: -40°C ~ +85°C
★ Temperatura de armazenagem: -40°C ~ +85°C
★ Tamanho: L34,3 × W34,3 × H38,5 mm
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶Aplicação
★ Equipamento médico
★ Ponte
★ Automóvel
★ Rolante rodoviário
★ Registros de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
Especificações
| AKG392 |
Parâmetros |
UNIT |
| Distância |
± 2 |
± 4 |
± 8 |
± 10 |
± 20 |
± 40 |
g |
| Calibração do viés |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg |
| Eixo de medição |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
eixo |
| Repetitividade de ligação/desligação |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Coeficiente de temperatura de desvio |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (típico) |
| Resolução/limite (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Não-linearidade |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Largura de banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilidade do eixo transversal |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Relação de sensibilidade às vibrações transversais |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Frequência de ressonância |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
KHz |
| Taxa de produção |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Interface de saída |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 e protocolo MODBUS RTU |
| Confiabilidade |
MIL-HDBK-217, Grau 2 |
| Resistência ao impacto |
100 g@11 ms, 3 direcções axiais (meio sinusoide) |
| Tempo de recuperação |
< 1ms ((1000g, 1/2 sin 1ms, impacto no eixo i) |
| Vibração |
20 g rms, 20 ~ 2000 Hz (Ruído aleatório, o, p, i, que age sobre cada eixo durante 30 minutos) |
| Input ((VDD_VSS) |
9~36 VDC |
| Consumo de corrente operacional |
< 60 mA @ 12 VDC |
| Conector |
Conector M12 padrão da indústria |
| Peso |
Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g |
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm
Tamanho da base de adsorção magnética: 34,23*34,23*6 mm
Tamanho da placa de adaptador em forma de L: 36*44*15mm
|
▶Conexão
|
COLOR DE FUNÇÃO COLOR
Função
|
Negro |
Branco |
Azul |
TANTO |
| GND |
RS232 ((RXD) /
RS485 ((D+)
|
RS232 ((TXD) /
RS485 ((D-)
|
Vcc 9 ∼ 36 V |
Tamanho
