Sensor de vibração da energia eólica
, Sensor de vibração triaxical mini

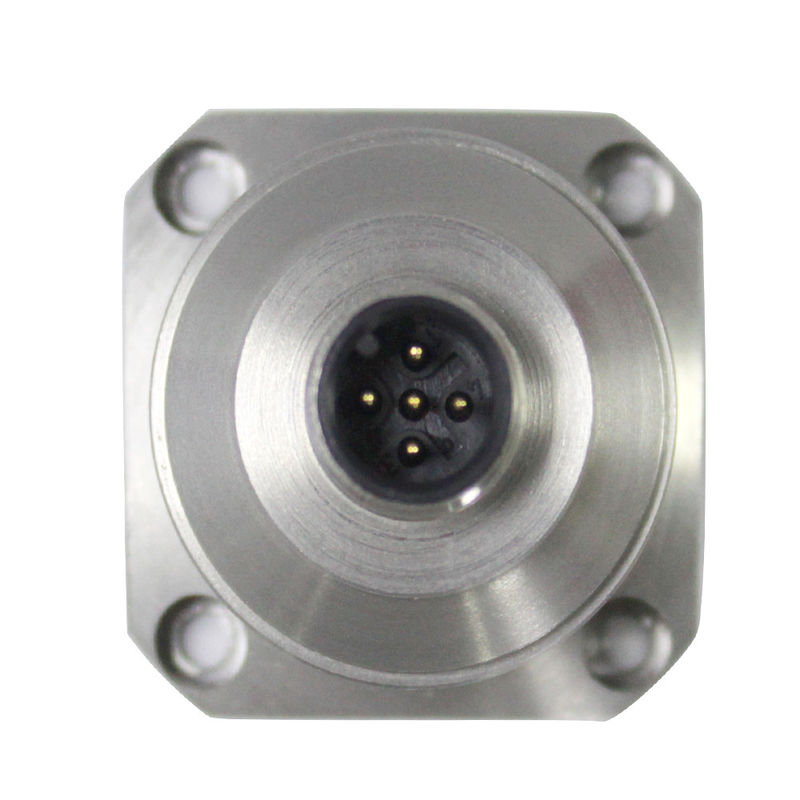

Mini Sensor de Vibração Triaxial para Geração de Energia Eólica
Excelente Desempenho Ambiental Mini Acelerômetro Triaxial Sensor de Vibração de Grau Industrial para Geração de Energia Eólica
▶ INTRODUÇÃO
O acelerômetro triaxial AKS392 é um produto desenvolvido e produzido independentemente pela Rion Technology,
que é especialmente utilizado na indústria de monitoramento de edifícios. Para melhorar a resolução do
produto, o produto utiliza uma faixa menor, que pode refletir com mais precisão as mudanças sutis do
produto. A saída de interface digital é adotada, RS232/485/TTL é opcional, diferentes códigos de endereço podem ser
configurados e vários sensores são conectados em série para longa distância, o que é conveniente para medição multiponto
e análise de dados. O processamento FFT interno pode emitir diretamente a frequência de vibração,
velocidade e amplitude do objeto, o que é conveniente para os usuários analisarem os dados. O AKS392 é um
sensor capacitivo de silício monocristalino composto por um chip de silício micromecanizado, um ASIC de baixa potência
para condicionamento de sinal, um microprocessador para armazenamento de valores de compensação e um sensor de temperatura.
Este produto tem baixo consumo de energia, estrutura sólida e saída estável após calibração. A nova
configuração eletrônica fornece energia de estado sólido para reset, oferecendo proteção contra sobrecarga.
A estabilidade a longo prazo e o desvio do fator de escala são tipicamente inferiores a 0,1% em toda a faixa
de escala. Esta série de produtos possui características de estrutura sólida, baixo consumo de energia e
excelente estabilidade de desvio, o que garante confiabilidade de saída estável.
▶ CARACTERÍSTICAS
★ Três eixos (X, Y, Z)
★ Sinal de saída: RS232; RS485; TTL
★ Tensão de alimentação: 9~36V
★ Tamanho: C34,3×L34,3×A38,5mm
★ Temperatura de trabalho: -40°C ~ +85°C
★ Temperatura de armazenamento: -40°C ~ +85°C
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶ Aplicação
★ Equipamentos médicos
★ Ponte
★ Automóvel
★ Rolo compactador
★ Registros de acidentes, monitoramento e previsão de fadiga
★ Geração de energia eólica
★ Maquinário de grande porte, motores
★ Vibração de baixa frequência e monitoramento automático
★ Monitoramento de sistema de tráfego, análise de subleito e detecção de falhas em ferrovias de alta velocidade
Especificações
| AKS392 |
PARÂMETROS |
UNIDADE |
| Faixa |
±2 |
g |
| Calibração de bias |
<1 |
mg |
| Eixo de medição |
X,Y,Z |
eixo |
| Repetibilidade de ligar/desligar |
<2 |
mg(máx.) |
| Coeficiente de temperatura de bias |
0,15 |
%/℃(típico) |
| Resolução/limiar (@ 1Hz) |
< 1 |
mg(máx.) |
| Não linearidade |
<0,5 |
% FS(máx.) |
| Largura de banda (3DB) |
80 |
Hz |
| Sensibilidade de eixo cruzado |
1 |
% |
| Razão de sensibilidade à vibração transversal |
1 |
% |
| Densidade de ruído |
21 |
μg/√Hz |
| Frequência de ressonância |
2,4 |
kHz |
| Taxa de saída |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interface de saída |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 e protocolo MODBUS RTU |
| Entrada(VDD_VSS) |
9~36 VDC |
| Consumo de corrente operacional |
<60mA @ 12 VDC |
| Conector |
Conector M12 padrão industrial |
| Peso |
Peso líquido do produto: 82g, Base magnética: 48g, Placa adaptadora em L 20g |
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5mm
Tamanho da base de adsorção magnética: 34,23*34,23*6mm
Tamanho da placa adaptadora em L: 36*44*15mm
|
▶ ÍNDICE DE PARÂMETROS DE VIBRAÇÃO
A frequência, velocidade e deslocamento de vibração do produto são derivados da análise de dados, onde a frequência é a frequência principal da frequência de vibração do objeto atual, a velocidade é a velocidade máxima de vibração e o deslocamento é o valor máximo de amplitude da vibração do objeto. Devido à irregularidade da vibração do objeto, os dados são apenas para referência.
| ÍNDICE |
VALOR |
UNIDADE |
| Aceleração |
2,4,8,10,20,40 |
g |
| Velocidade |
Velocidade de vibração |
m/s |
| Amplitude |
Valor de amplitude de vibração |
m |
| Frequência |
0~80 |
Hz |
| Resolução de frequência |
0,2 |
Hz |
