Inclinômetro dinâmico da precisão alta
, Inclinômetro da precisão alta de CANBUS
, Inclinômetro dinâmico da C.C. 5V
Armazenamento dinâmico do inclinômetro -40C-+85C da precisão de 0,1 graus CANBUS de altura
Alta precisão 0,1° Inclinômetro CANBUS dinâmico para -40°C~+85°C Armazenamento com formato de dados TXT
▶ DESCRIÇÃO DO PRODUTO

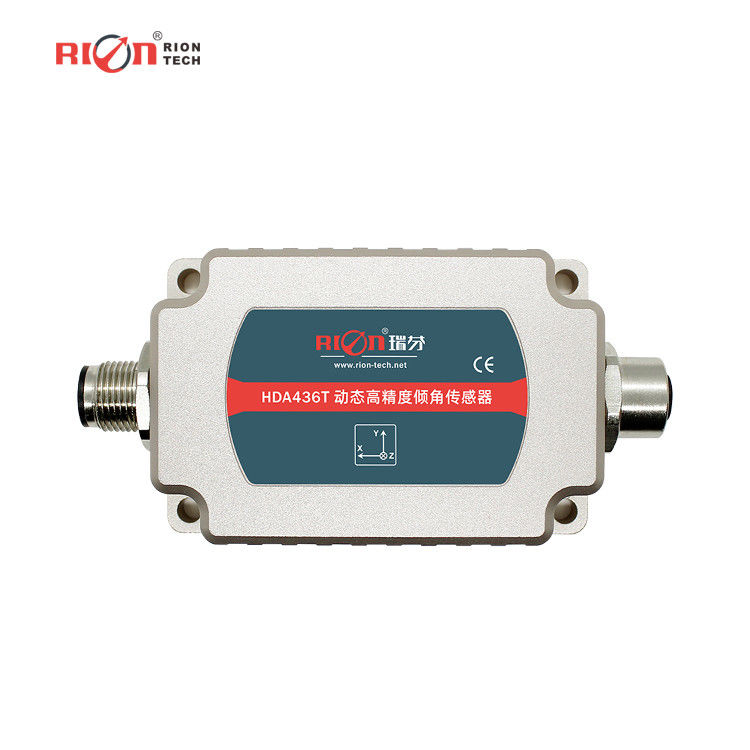

HDA436T/HDA437T Uma nova geração de sensor de inclinação dinâmica digital MEMS lançado pela RION
Tecnologia. Pode medir os parâmetros de posição (rolo, passo e azimute) de um transportador em movimento, e
adequado para a medição do ângulo de inclinação sob movimento ou vibração.
O HDA436T tem um sensor de aceleração e giroscópio de alta precisão e integra o filtro Carman
O algoritmo, que pode medir os dados de movimento em tempo real do portador sob movimento ou vibração.
O produto tem um modo CAN duplo (CAN2.0A / CAN2.0B), que é altamente escalável.
Este produto adota o princípio de medição sem contacto, que pode produzir a posição actual e
É simples de usar e não precisa de recuperar as alterações relativas dos dois
superfícies.
Unidades AD de alta precisão e giroscópio de alta precisão integradas internamente, para compensar a não-linearidade,
acoplamento ortogonal, deriva de temperatura e aceleração centrífuga em tempo real; eliminar muito
erros centrífugos causados por interferências de aceleração de movimento, melhorar a medição dinâmica do produto
Precisão; adaptação a movimentos complexos de longa duração Trabalhar em locais e ambientes adversos.
O produto é um sensor de medição dinâmico e estático de modo duplo, com forte resistência a
Interferências electromagnéticas. É adequado para todos os tipos de choque em grande escala e de alta força e
O sistema de controlo de vibração é um dos principais instrumentos de controlo de vibração nos ambientes industriais e é uma escolha ideal para o controlo e a automação industriais.
Medida da atitude.
▶ Características-chave
★ Distância (ângulo de rolagem ± 180 °, ângulo de inclinação ± 90 °, ângulo de azimote ± 180 °)
★ Precisão dinâmica: ± 0,1 °
★ entrada de tensão de 9~36V de corrente contínua
★ Funcionamento a altas temperaturas -40 °C a + 85 °C
★ Resolução 0,01 °
★ Saída CAN2.0A/CAN2.0B Opcional
★ Alto desempenho anti-vibração > 2000 g
★ Nível de proteção IP67/IP67 Opcional
▶ APLICAÇÃO DO PRODUTO
★ Equipamento de gravação de impacto de vibração elevada
★ Monitorização de locomotivas ferroviárias
★ Equipamento de perfuração de petróleo
★ Aplicação de abertura de tubos de escudo
★ Aplicação de abertura de tubos de escudo
★ Monitoramento da inclinação do equipamento geológico
★ Navegação de posição da plataforma de perfuração subterrânea
★ Medição da posição de navegação do navio
★ Detecção da posição do veículo de comunicação por satélite
★ Medição da orientação com base no ângulo de inclinação
★ Medidas de inclinação de várias máquinas de engenharia
| HDA436T | Condição | Índice |
| Intervalo de medição | | Rolar ± 180 °, inclinação ± 90 °, azimute ± 180 ° (valor inicial em desligamento é 0 °) |
| Eixo de medição | | Eixo X / Eixo Y / Eixo Z |
| Resolução | | 00,01° |
| Precisão estática | @ 25°C | ± 0,05° |
| Precisão dinâmica | @ 25°C | ± 0,1° |
Giroscópio | Distância | - | ± 250°/s |
| Estabilidade de desvio zero (média de 10 s) | - | 8.5°/h |
| Inestabilidade de Bias Zero (Allan) | - | 4.5°/h |
| Coeficiente de marcha aleatória do ângulo (allann) | - | 0.25°/quadrado ((h) |
Aceleração | Distância | - | ± 8 g |
| Estabilidade de viés (média de 10s) | - | 00,02 mg |
| Inestabilidade do Bias | - | 00,005 mg |
| Coeficiente de marcha aleatória da velocidade (allon) | - | 0.005m/s/h |
| Coeficiente de temperatura do ponto zero | -40°C a 85°C | ± 0,01°/°C |
| Coeficiente de sensibilidade à temperatura | -40°C a 85°C | ≤ 100 ppm/°C |
| Tempo de arranque | 1S |
| Tempo de resposta | 0.01S |
| sinal de saída | A partir de 1 de janeiro de 2016, o número de veículos deve ser igual ou superior a: |
| Compatibilidade eletromagnética | De acordo com a EN61000 e a GBT17626 |
| MTBF | ≥ 98000 horas / hora |
| Resistência ao isolamento | ≥ 100 Megohm |
| Resistência ao impacto | 100 g @ 11 ms, 3 direcções axiais (meio sinusoide) |
| Anti-vibração | 10 gramas, 10 ‰ 1000 Hz |
| Nível impermeável | Configuração padrão: IP67 Configuração opcional: IP68 ou IP68 com cabo anticorrosivo |
| Cabos | Padrão sem cablagem, ficheiro de aviação M12 opcional de 2 m com cabo de PVC não blindado |
| Peso | Conector único ≤ 165 g / conector duplo ≤ 180 g (sem cabo) |
▶ PARAMETROS ELÉTRICOS
| Parâmetro | CONDIÇÃO | MIN | TYP | Max. | UNIT |
| Tensão de alimentação | padrão | 9 | 12 | 24 | 36 | V |
| Corrente de trabalho | sem carga | | 60mA ((12V) | | mA |
| Temperatura de funcionamento | | - 40 | | + 85 | °C |
| temperatura de armazenamento | | - 40 | | + 85 | °C |
