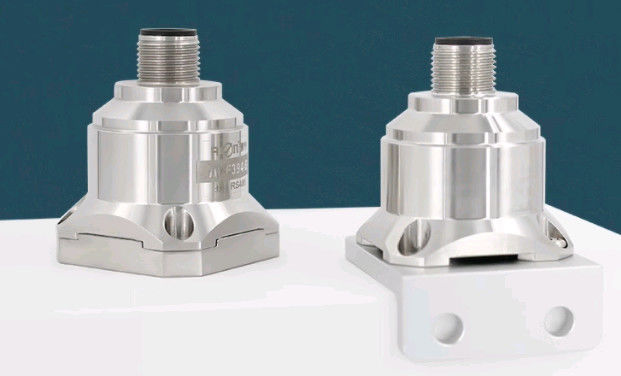

AKG392 Indústria MEMS Sensor de acelerômetro de três eixos com saída de velocidade e amplitude
AKG392 Indústria MEMS Sensor de acelerômetro de três eixos com saída de velocidade e amplitude
▶Característica principal
★ Três eixos (X, Y, Z)
★ sinal de saída: RS232; RS485; TTL
★ Tensão de alimentação: 9~36V
★ Resistência ao impacto: 2000G
★ Temperatura de trabalho: -40°C ~ +85°C
★ Temperatura de armazenagem: -40°C ~ +85°C
★ Tamanho: L34,3 × W34,3 × H38,5 mm
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶Aplicação
★ Equipamento médico
★ Ponte
★ Automóvel
★ Rolante rodoviário
★ Registros de acidentes, monitorização e previsão da fadiga
★ Geração de energia eólica
★ Máquinas de grande porte, motores
★ Vibração de baixa frequência e monitorização automática
★ Monitorização do sistema de tráfego, análise de estradas e detecção de falhas ferroviárias de alta velocidade
▶ INTRODUÇÃO
O acelerômetro triaxial AKG392 é um novo acelerômetro desenvolvido e produzido de forma independente pela Rion Technology, aplicado numa ampla gama de aplicações,que abrange muitos domínios, como os ensaios de vibração e os ensaios de impactoO produto adota uma saída de interface digital com opções como RS232/485/TTL. Diferentes códigos de endereço podem ser definidos, vários acelerômetros podem ser instalados em série para longa distância,que seja conveniente para medição em vários pontos e análise de dadosO processamento FFT interno pode produzir diretamente a frequência e velocidade e amplitude de vibração do objeto, conveniente para os usuários analisarem dados.
Os utilizadores podem alterar a frequência de amostragem de acordo com a frequência real do objeto para melhorar a precisão da medição de frequência.que consiste num chip de silício processado por micro máquinas, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenar valores de compensação e um sensor de temperatura.e produção estávelA nova configuração electrónica fornece energia de estado sólido para reinicialização e proteção contra sobrevoltagem.A estabilidade a longo prazo e o desvio do fator de escala na faixa de escala completa são tipicamente inferiores a 0Esta série de produtos possui as características de estrutura robusta, baixo consumo de energia e excelente estabilidade de desvio, garantindo uma fiabilidade de saída estável
▶ Especificações
| AKG392 |
Parâmetros |
UNIT |
| Distância |
± 2 |
± 4 |
± 8 |
± 10 |
± 20 |
± 40 |
g |
| Calibração do viés |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg |
| Eixo de medição |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
eixo |
| Repetitividade de ligação/desligação |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Coeficiente de temperatura de desvio |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (típico) |
| Resolução/limite (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Não-linearidade |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Largura de banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilidade do eixo transversal |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Relação de sensibilidade às vibrações transversais |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Densidade do ruído |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Frequência de ressonância |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
KHz |
| Taxa de produção |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Interface de saída |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 e protocolo MODBUS RTU |
| Input ((VDD_VSS) |
9~36 VDC |
| Consumo de corrente operacional |
< 60 mA @ 12 VDC |
| Conector |
Conector M12 padrão da indústria |
| Peso |
Peso líquido do produto: 82 g, base magnética: 48 g, placa de adaptador em forma de L 20 g |
| Tamanho |
Tamanho do produto: 34,3*34,3*38,5 mm
Tamanho da base de adsorção magnética: 34,23*34,23*6 mm
Tamanho da placa de adaptador em forma de L: 36*44*15 mm
|
▶Conexão
|
COLOR DE FUNÇÃO COLOR
Função
|
Negro |
Branco |
Azul |
TANTO |
| GND |
RS232 ((RXD) /
RS485 ((D+)
|
RS232 ((TXD) /
RS485 ((D-)
|
Vcc 9 ∼ 36 V |
▶ PROTOCOLO DE COMUNICAÇÃO
O produto inclui 68 protocolos e dois protocolos MODBUS RTU. Os parâmetros de configuração padrão do protocolo são os seguintes:
| Protocolo |
RION 68 PROTOCOLO |
MODBUS-RTU |
| Código de endereço |
0 |
1 |
| Endereço de transmissão |
255 |
0 |
| Taxa de transferência de dados da porta serial |
9600 |
9600 |
| Bit de paridade |
Nenhuma paridade |
Paridade par |
| Bit de arranque da porta serial |
Um pouco |
Um pouco |
| Duração dos dados da porta de série |
8 bits |
8 bits |
| Bit de parada de porta em série |
Um pouco |
Um pouco |
| Modo de saída |
Pergunta e resposta |
Pergunta e resposta |
| Formato de dados |
Formato dos dados |
Formato dos dados |
| Método de verificação dos dados |
Somada de verificação |
CRC16 |
