AKG392 Sensor de vibração de três eixos
, AKG392 Sensor de vibração industrial MEMS

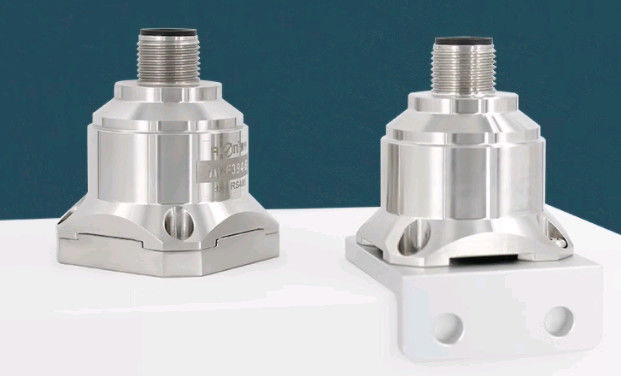

AKG392 Sensor de vibração de três eixos MEMS com saída de velocidade e amplitude
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ PRINCIPAL CARACTERÍSTICA
★ Três eixos (X, Y, Z)
★ Sinal de saída: RS232; RS485; TTL
★ Tensão de alimentação: 9~36V
★ Resistência ao impacto: 2000G
★ Temperatura de trabalho: -40°C ~ +85°C
★ Temperatura de armazenamento: -40°C ~ +85°C
★ Tamanho: C34.3×L34.3×A38.5mm
★ Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)
▶ APLICAÇÃO
★ Equipamentos médicos
★ Ponte
★ Automóvel
★ Rolo compactador
★ Registros de colisão, monitoramento e previsão de fadiga
★ Geração de energia eólica
★ Maquinário grande, motores
★ Vibração de baixa frequência e monitoramento automático
★ Monitoramento de sistema de tráfego, análise de subleito e detecção de falhas em ferrovias de alta velocidade
▶ INTRODUÇÃO
O sensor de vibração de três eixos AKG392 é um produto desenvolvido e produzido de forma independente, aplicado em uma ampla gama de aplicações, cobrindo muitos campos como teste de vibração e teste de impacto. O produto adota saída de interface digital com opções como RS232/485/TTL. Diferentes códigos de endereço podem ser definidos, múltiplos Sensores de vibraçãopodem ser instalados em série para longa distância, o que é conveniente para medição multiponto e análise de dados. O processamento FFT interno pode emitir diretamente a frequência e velocidade de vibração do objeto e Amplitude, conveniente para os usuários analisarem os dados.
Os usuários podem alterar a frequência de amostragem de acordo com a frequência real do objeto para melhorar a precisão da medição de frequência. O AKG392 é um sensor capacitivo de silício monocristalino, que consiste em um chip de silício processado por micromaquinação, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenamento de valores de compensação e um sensor de temperatura. Este produto tem baixo consumo de energia, calibração, estrutura robusta e saída estável. A nova configuração eletrônica fornece energia de estado sólido para reinicialização e proteção contra sobretensão. A estabilidade a longo prazo e o desvio do fator de escala em toda a faixa de escala são tipicamente inferiores a 0,1%. Esta série de produtos possui características de estrutura robusta, baixo consumo de energia e excelente estabilidade de desvio, garantindo confiabilidade de saída estável.
▶ ESPECIFICAÇÕES
| AKG392 |
PARÂMETROS |
UNIDADE |
| Faixa |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibração de Bias |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Eixo de medição |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
eixo |
| Repetibilidade de ligar/desligar |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(máx) |
| Coeficiente de temperatura de Bias |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(típico) |
| Resolução/limiar (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(máx) |
| Não linearidade |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(máx) |
| Largura de banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilidade de eixo cruzado |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Razão de sensibilidade à vibração transversal |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Densidade de ruído |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
| Frequência de ressonância |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Taxa de saída |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interface de saída |
RS232/RS485/TTL |
| Protocolo |
Protocolo RION 68 e protocolo MODBUS RTU |
| Entrada(VDD_VSS) |
9~36 VDC |
| Consumo de corrente operacional |
<60mA @ 12 VDC |
| Conector |
Conector M12 padrão industrial |
| Peso |
Peso líquido do produto: 82g, Base magnética: 48g, Placa adaptadora em L 20g |
| Tamanho |
Tamanho do produto: 34.3*34.3*38.5mm
Tamanho da base de adsorção magnética: 34.23*34.23*6mm
Tamanho da placa adaptadora em L: 36*44*15mm
|
▶ CONEXÃO
|
COR DO FIO FUNÇÃO COR
FUNÇÃO
|
PRETO |
BRANCO |
AZUL |
MARROM |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
▶ PROTOCOLO DE COMUNICAÇÃO
O produto inclui 68 protocolos e MODBUS RTU dois protocolos. Os parâmetros de configuração padrão do protocolo são os seguintes:
| PROTOCOLO |
PROTOCOLO RION 68 |
MODBUS-RTU |
| Código de endereço |
0 |
1 |
| Endereço de broadcast |
255 |
0 |
| Taxa de transmissão da porta serial |
9600 |
9600 |
| Bit de paridade |
Sem paridade |
Paridade par |
| Bit de início da porta serial |
1 bit |
1 bit |
| Comprimento dos dados da porta serial |
8 bits |
8 bits |
| Bit de parada da porta serial |
1 bit |
1 bit |
| Modo de saída |
Pergunta e resposta |
Pergunta e resposta |
| Formato dos dados |
Formato dos dados |
Formato dos dados |
| Método de verificação de dados |
Checksum |
CRC16 |
