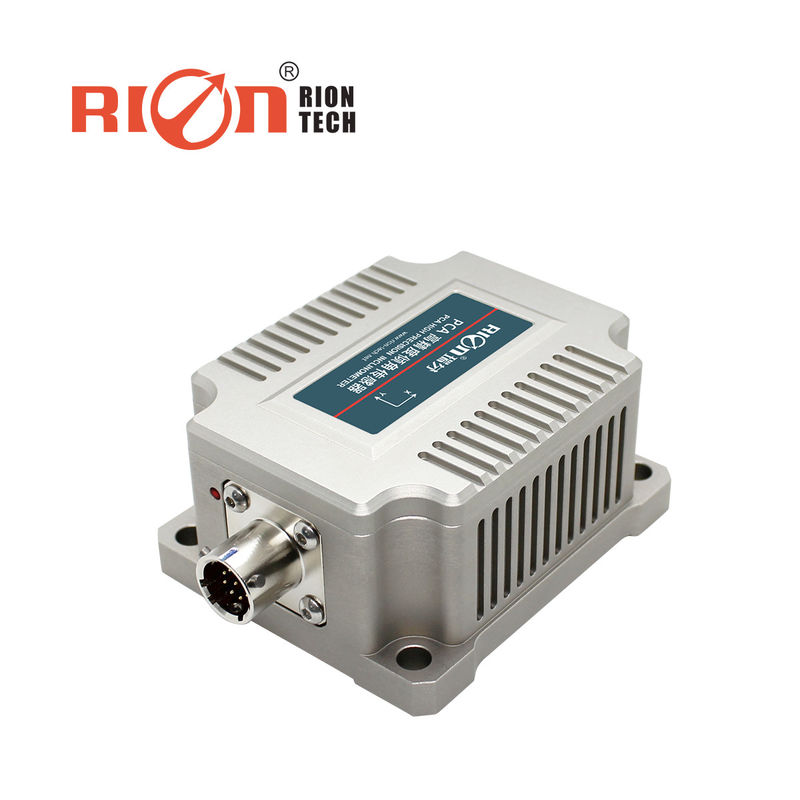

PCA826 Sensor de inclinação de vibração de alta precisão para nivelamento de veículos de engenharia
▶ INTRODUÇÃO
PCA826T pode medir a vibração de 0,5 ~ 20Hz
Interface de saída RS485, RS422, RS232 opcional. A instalação sem contato torna o PCA826T fácil de instalar ou integrar.forte resistência a choques e vibrações, amplamente utilizado em veículos de processamento de sistemas de comunicação por satélite, veículos de antenas de radar, etc.
▶ Características principais
★ Medição do ângulo de inclinação biaxial
★ Distância ±1±60° opcional
★ Horizontal/vertical opcional
★ entrada de tensão de larga tensão DC 936V
★ Funcionamento a temperatura elevada -40°C+85°C
★ Resolução 0,0005°
★ Tamanho: L82×W70×H42mm
★ Modo de saída CAN2.0A
▶ Utilização para
★ Monitorização da energia eólica
★ Monitorização de pontes e barragens
★ Monitorização de edifícios antigos
★ Monitorização das vias ferroviárias de alta velocidade
★ Veículos terrestres de comunicação por satélite
★ Regra de desvio ferroviário e nivelamento do desvio
★ Veículo de comunicação por satélite
★ Monitoramento da inclinação do equipamento geológico
★ Nivelação do veículo de engenharia
▶ PRECAÇÕES DE INSTALAÇÃO
Por favor, instale o sensor de inclinação de acordo com o método correto. Instalação incorreta causará erros de medição. Preste especial atenção a uma "superfície" e duas "linhas":
1) A superfície de montagem do sensor e a superfície a medir devem estar firmemente fixadas, planas e estáveis, se a superfície de instalação for irregular, isso causará o erro de ângulo.
2) O eixo do sensor e o eixo a medir devem ser paralelos e não deve haver, na medida do possível, qualquer ângulo entre os dois eixos.
Especificações
| PCA826T |
CONDIÇÃO |
Parâmetros |
UNIT |
| Intervalo de medição |
|
± 5 |
± 10 |
± 30 |
± 60 |
° |
| Eixo de medição |
|
XY |
XY |
XY |
XY |
|
| Resolução |
|
0.0005 |
0.0005 |
0.0005 |
0.0005 |
° |
| Precisão de medição |
@ 25°C |
0.001 |
0.002 |
0.003 |
0.005 |
° |
| Estabilidade a longo prazo |
|
0.02 |
0.02 |
0.03 |
0.04 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
°/°C |
| Coeficiente de temperatura de sensibilidade |
-40°C a 85°C |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
ppm/°C |
| Poder no tempo |
|
< 0.4 |
< 0.4 |
< 0.4 |
< 0.4 |
S |
| Frequência de resposta |
|
0.04 |
0.04 |
0.04 |
0.04 |
S |
| Taxa de produção |
5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. |
| sinal de saída |
RS485/RS422 opcional |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 50000 horas/hora |
| Resistência ao isolamento |
≥ 100 MΩ |
| A prova de choque. |
100 g@11 ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Grau de protecção |
IP67 |
| Cabos |
Configuração padrão 1 metro, resistente ao desgaste, à alta temperatura, cabo blindado, conector de aviação mm |
| Peso |
385 g (excluindo o cabo) |
▶ CONEXÕES ELÉTRICAS
Definição de fiação CAN (definição de fiação de 7 núcleos)
| Função de cor de linha |
PIN1 |
PIN2 |
PIN3 |
PIN4 |
PIN5 |
PIN6 |
PIN7 |
| DC9~36V |
GND |
CAN_L |
CAN_H |
Terra de sinalização |
Utilização na fábrica |
Utilização na fábrica |
