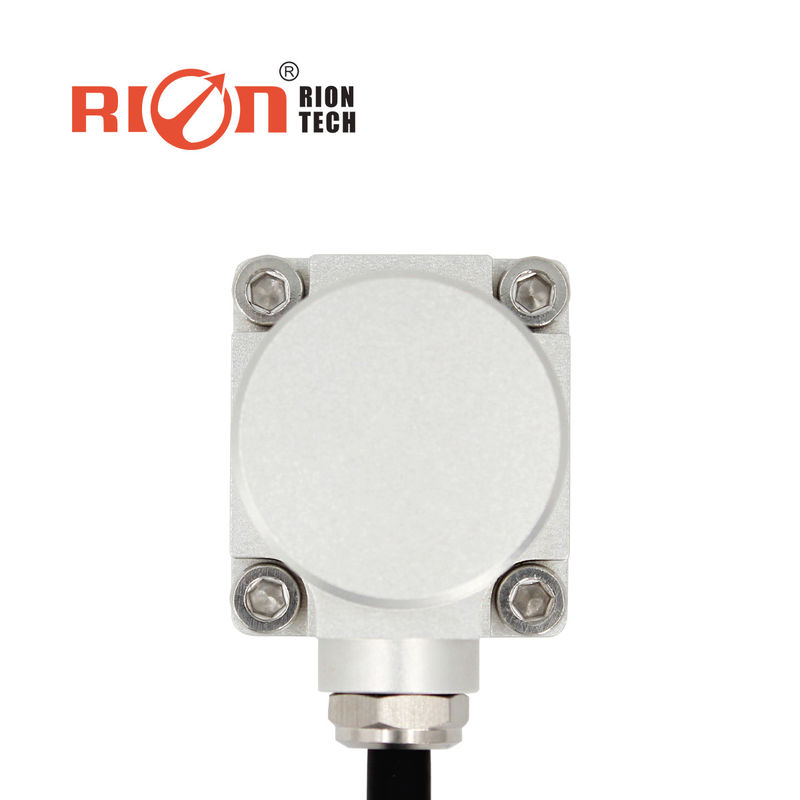

AKM390 Sensor de vibração triaxial de saída analógica Sensor capacitivo de silício

AKM390 Saída Analógica Triaxial  Sensor Capacitivo de Silício

Descrição do Produto:

O AKM390 triaxial Sensor de Vibração é um produto de série de sensor de aceleração amplamente utilizado, desenvolvido e produzido de forma independente, que pode ser aplicado em múltiplos campos, como teste de vibração e teste de impacto. O produto adota saída de tensão analógica. O AKM390 é um sensor capacitivo de silício monocristalino, composto por um chip de silício que passou por processamento micromecânico, um ASIC de baixa potência para ajuste de sinal, um microprocessador para armazenamento de valores de compensação e um sensor de temperatura. Este produto tem baixo consumo de energia, foi calibrado, tem uma estrutura robusta e saída estável. A nova configuração eletrônica fornece energia de estado sólido para reinicialização e proteção abrangente contra sobre tensão. Esta série de produtos apresenta estrutura robusta, baixo consumo de energia e excelente estabilidade de desvio, garantindo a confiabilidade da saída do produto.

Características:

• Triaxial (X, Y, Z)
• Tensão de saída: 0 ~ 5V
• Tensão de alimentação: 9~36V
• Temperatura de operação: -40 ° C ~ + 85 ° C
• Excelente estabilidade de desvio, bom desempenho ambiental (choque, vibração e temperatura)

Parâmetros Técnicos:

AKM390	Parâmetro						Unidade
Faixa de medição	±2	±4	±8	±10	±20	±40	g
Calibração de desvio	<1	<1	<1	<1	<1	<1	mg
Eixo de medição	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	eixo
Repetibilidade de ligar/desligar	<2	<2	<2	<2	<2	<2	mg(máx)
Sensibilidade (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Coeficiente de temperatura do desvio	0.01	60.01	0.01	0.05	0.05	0.05	%/℃
Resolução/Limiar (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(máx)
Não linearidade	<0.5	<0.5	<0.8	<1	<1	<1	% FS(máx)
Frequência de resposta	500	500	500	500	500	500	Hz
Largura de banda (3DB)	1000	1000	1000	1000	1000	1000	Hz
Sensibilidade cruzada	1	1	1	2	2	2	%
Razão de Sensibilidade à Vibração Lateral	1	1	2	5	5	5	%
Frequência de ressonância	2.4	2.4	2.4	5.5	5.5	5.5	kHz
Densidade de ruído	21	21	21	86.6	86.6	86.6	μg/√Hz
Saída 0 G 2.5V	<0.01	<0.01	<0.01	<0.008	<0.008	<0.008	mV
Tensão de saída	0~5V
Entrada (VDD _ VSS)	9-36 VDC
Consumo de corrente operacional	<60mA @ 12 VDC
Proteção	IP67
Material	alumínio aeroespacial
Peso	Peso líquido do produto: ≤116g, base magnética: ≤50g
Tamanho	Tamanho do produto: C36 × L32 × A24mm Tamanho da placa de base de adsorção magnética: C36 × L32 × A8.1mm

Aplicações:

★ Ponte
★ Automóvel
★ Rolo
★ Energia eólica
★ Equipamentos médicos
★ Maquinário e motores grandes
★ Vibração de baixa frequência e monitoramento automático
