HCA716S/HCA726S Inclinômetro de alta precisão para medição da verticalidade da plataforma de perfuração rotativa

Name: HCA716S/HCA726S Inclinômetro de alta precisão para medição da verticalidade da plataforma de perfuração rotativa
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HCA726
Price: 5.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Rion

Certificação: CE, ISO,ROHS

Número do modelo: HCA726

documento: HCA716 HCA726 FULL TEMPERAT...OR.pdf

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: $273.00/Pieces 1-9 Pieces

Detalhes da embalagem: Caixa de embalagem

Tempo de entrega: 7

Termos de pagamento: T/T

Habilidade da fonte: 5000/mês

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Avaliações e Comentários

Especificações

Destacar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Inclinômetro HCA716S para controlo estrutural, Sensor de inclinação HCA726S para edifícios antigos, Inclinômetro com garantia de monitorização estrutural


Protocolo de comunicação:	Protocolo 68/protocolo MODBUS RTU opcional	Resistência alta da vibração:	> 100g
Interface:	TTL / RS232 / RS485 opcional	Frequência de resposta:	20Hz
Peso:	≤150g (incluindo 1 metro de cabo)	Fonte de energia:	9 ~ 36V
Faixa:	±1 ~ ±180°

Protocolo de comunicação:	Protocolo 68/protocolo MODBUS RTU opcional
Resistência alta da vibração:	> 100g
Interface:	TTL / RS232 / RS485 opcional
Frequência de resposta:	20Hz
Peso:	≤150g (incluindo 1 metro de cabo)
Fonte de energia:	9 ~ 36V
Faixa:	±1 ~ ±180°

Descrição

HCA716S/HCA726S Inclinômetro de alta precisão para medição da verticalidade da plataforma de perfuração rotativa

APLICAÇÃO

Monitoramento de pontes e grandes terrenos
Maquinário de mineração, equipamentos de perfuração de petróleo
Controle de ângulo de equipamentos médicos
Régua de bitola de ferrovia e nivelamento de bitola
Navegação de atitude de sonda de perfuração subterrânea
Monitoramento de inclinação de equipamentos geológicos
Monitoramento de edifícios antigos e edifícios em ruínas

NOTAS DE INSTALAÇÃO DE PRODUÇÃO

Por favor, siga a maneira correta de instalar o sensor de inclinação, a instalação incorreta pode causar erros de medição, com atenção especial à "superfície", "linha":

1) A superfície de montagem do sensor e a superfície medida devem ser fixadas de forma próxima, lisa e estável; se a superfície de montagem for irregular, isso pode causar erro de medição de ângulo do sensor.

2) O eixo do sensor e o eixo medido devem ser paralelos; os dois eixos não devem produzir ângulo o máximo possível.

CARACTERÍSTICAS DO PRODUTO

Sensor de inclinação de eixo único/duplo
Faixa de medição: ±1~±180° opcional
Precisão: consulte os dados técnicos
Ampla entrada de tensão: DC9~36V
Ampla temperatura de trabalho: -40~+85℃
Resolução: 0,001°
Classe de proteção IP67
Alto desempenho antivibração >100g
Interface de cabo de conexão direta
Tamanho pequeno: 54*46*20,5mm (personalizado)

DESCRIÇÃO GERAL

O HCA716S/HCA726S é um inclinômetro compacto de eixo único/duplo de alta precisão com compensação de temperatura total, interfaces RS485/RS232 e uma faixa de medição de até ±180°. Com precisão de escala total de 0,01°, ele fornece medição de inclinação estável e confiável para monitoramento de edifícios antigos, muros históricos e estruturas industriais.

ESPECIFICAÇÃO

HCA716/726-C1		CONDIÇÃO	PARÂMETRO					UNIDADE
Faixa de medição			±10	±30	±60	±90	±180	°
Eixo de medição			X Y	X Y	X Y	X Y	Eixo X vertical	eixo
Resolução			0,001	0,001	0,001	0,001	0,001	°
Precisão de medição	MAXE	Temp. ambiente.	0,008	0,01	0,01	0,02	0,02	°
Precisão de medição	RMSE	Temp. ambiente.	0,004	0,005	0,005	0,006	0,006	°
Estabilidade de temperatura longa			<0,02					°
Coeficiente de temperatura zero		-40~85℃	±0,0005					°/℃
Coeficiente de temperatura de sensibilidade		-40~85℃	≤0,01					%/℃
Tempo de inicialização			0,5					S
Frequência de resposta			20					Hz
Interface		CANopen
EMC		De acordo com EN61000 e GBT17626
MTBF		≥98000 Horas/vezes
Resistência de isolamento		≥100M
À prova de choque		100g@11ms, 3 Direções Axiais (Meia Senoide)
Antivibração		10grms / 10~1000Hz
Grau de proteção		IP67
Cabos		Comprimento padrão de 1M / à prova de desgaste / à prova de graxa / ampla temperatura, Cabos blindados 4*0,2mm²
Peso		≤150g (incluindo cabo de 1 metro)
Resolução: Refere-se ao menor valor alterado que o sensor pode detectar e identificar dentro da faixa de medição. MAXE: refere-se ao maior erro do produto dentro da faixa e em múltiplos pontos de ângulo. RMSE: refere-se à diferença quadrática média entre o valor medido e o ângulo real do produto dentro da faixa e para múltiplos tempos (mais de 16 vezes). Coeficiente de Deriva de Temperatura Zero: a taxa de variação do valor de indicação em relação à temperatura normal dentro da faixa de temperatura operacional nominal do sensor no grau zero. Coeficiente de Deriva de Temperatura de Sensibilidade: A taxa de variação percentual com a temperatura da indicação de escala total em relação à indicação de escala total à temperatura ambiente do sensor em sua faixa de temperatura operacional nominal.

CONEXÃO ELÉTRICA

COR DO FIO FUNÇÃO

PRETO

BRANCO

VERDE

VERMELHO

GND

Negativo de energia

CAN_L

CAN_H

DC9~36V

Positivo de energia

FAQ – Monitoramento de Verticalidade de Sondagem Rotativa

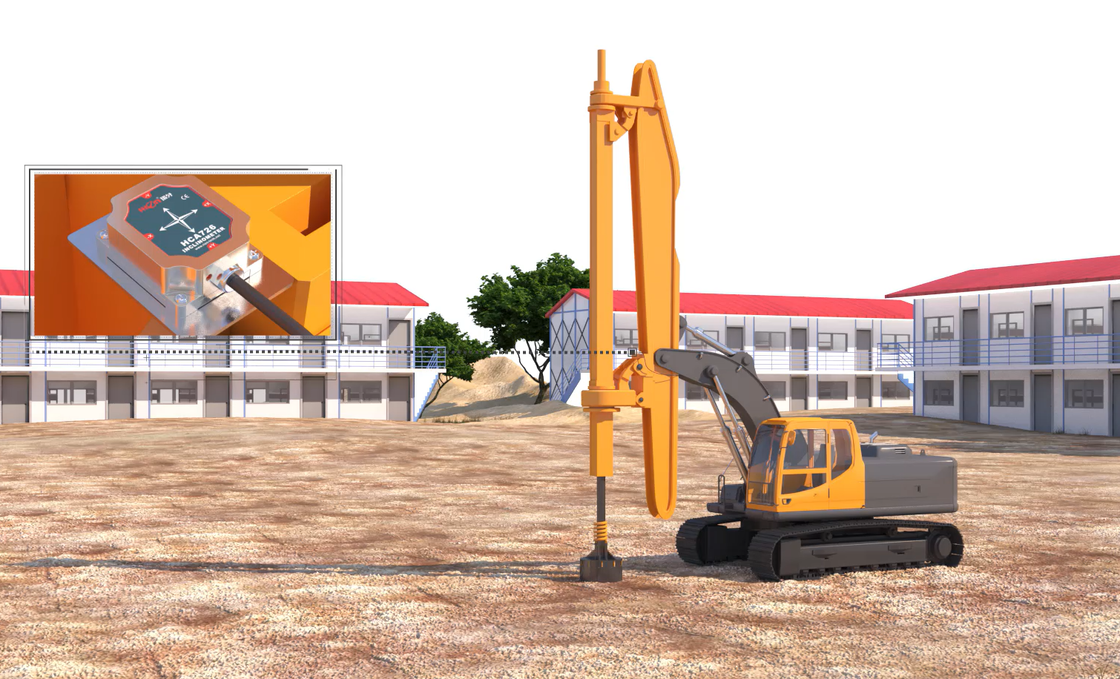

1. Para que serve um inclinômetro em uma sonda de perfuração rotativa?

Um inclinômetro é usado para medir a inclinação de uma sonda de perfuração rotativa ou seus componentes estruturais em relação ao plano horizontal. Os dados de medição podem apoiar o monitoramento da verticalidade da sonda de perfuração e o alinhamento do equipamento.

2. O HCA716S/HCA726S pode ser usado para monitoramento de verticalidade de sonda de perfuração rotativa?

Sim. O HCA716S/HCA726S é um inclinômetro de eixo único ou duplo de alta precisão projetado para medição de inclinação industrial. Ele pode ser integrado a um sistema de monitoramento de sonda de perfuração rotativa para medir a inclinação do equipamento.

3. Qual é a precisão do inclinômetro HCA716S/HCA726S?

O HCA716S/HCA726S oferece uma resolução de 0,001° e uma precisão de escala total declarada de 0,01°. O desempenho real da medição depende da faixa selecionada, das condições de instalação e dos requisitos da aplicação.

4. Qual faixa de medição é adequada para o monitoramento de inclinação de sonda de perfuração?

O HCA716S/HCA726S suporta faixas de medição opcionais de ±1° a ±180°. A faixa apropriada deve ser selecionada de acordo com os requisitos de monitoramento de inclinação da sonda de perfuração e a inclinação esperada durante a operação.

5. O inclinômetro pode monitorar a inclinação do mastro da sonda de perfuração?

Sim. Quando instalado em uma superfície de referência adequada do mastro da sonda de perfuração ou estrutura relacionada, o inclinômetro pode medir as mudanças de inclinação. A posição de instalação e a direção do eixo devem ser determinadas de acordo com o projeto do equipamento e o sistema de monitoramento.
