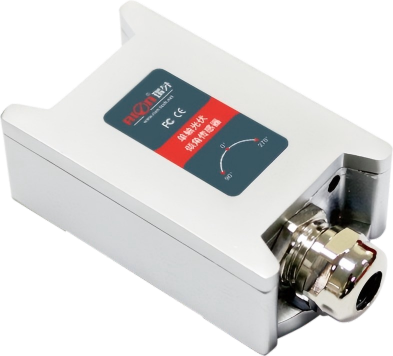

Sensor de Rastreamento Solar de Eixo Único WCA360M, Monitoramento de Vento e Máquinas de Construção

Introdução ao produto

O sensor de inclinação de eixo único WCA360M é um novo produto de medição de inclinação de baixo custo desenvolvido internamente. O projecto de plataforma anti-interferência mais recente, integra uma nova unidade de detecção micro-mecânica e oferece uma ampla gama de desempenho operacional de temperatura com capacidades anti-vibração superiores. Este produto utiliza um dispositivo sem contacto O princípio de medição do ângulo de inclinação de um objeto. É um componente gerado pela gravidade terrestre através de uma unidade micro-mecânica capacitiva interna. O sistema de medição é conveniente de instalar, não sendo necessário fixá-lo apenas no objeto a medir. É um acessório ideal para equipamentos industriais como veículos de máquinas de construção e máquinas agrícolas.

Características fundamentais

• Resolução 0,1°
• Método de saída RS485
• Classificação de proteção IP67
• Voltagem de funcionamento: DC 936V
• Protecção contra sobretensões de saída
• Resistência à vibração elevada > 3500 g
• Proteção contra sobrevoltagem de entrada e sobrecorrente

Aplicações

• Sistemas de rastreamento fotovoltaico
• Monitorização da deflexão do vento
• Monitorização vertical
• Máquinas e aparelhos para o trabalho da madeira
• Máquinas de construção civil
• Camas médicas
• Controle do veículo elétrico

Indicadores de desempenho

Instruções do produto

1. O inclinômetro mede o ângulo de inclinação de um objeto detectando a gravidade da Terra. A precisão do sensor deve ser verificada para assegurar que o eixo de detecção do sensor seja paralelo ao eixo de inclinação do objeto durante a instalação. Os sensores devem ser montados de forma segura e em contacto com uma superfície plana e estável; uma superfície de montagem irregular pode introduzir erros de medição angular.
2. Este sensor tem uma classificação de proteção IP67, o que significa que os seus componentes internos não são afetados pela chuva ou No entanto, não submerga a unidade em água por longos períodos, pois isso pode danificar o sistema. circuitos internos; o fabricante oferece serviços de reparação remunerados para danos causados por essa utilização indevida.
3. Após a instalação, certifique-se de que a linha de sinal não corta-circuito com a linha de alimentação positiva durante Uma vez que o terminal negativo do sinal do produto partilha um terra com o terminal negativo da fonte de alimentação, conectar o terminal negativo sinal nos dados O termo de aquisição para o terminal negativo de potência do produto.
