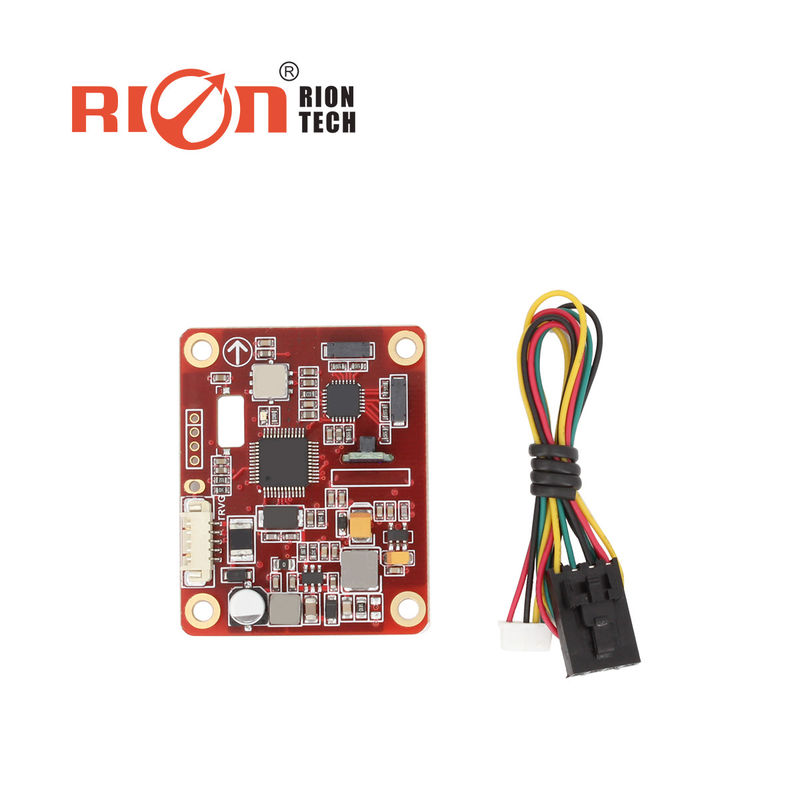

DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: RION

Certificação: ISO

Número do modelo: DCM250B

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: $98.00/Units >=1 Units

Detalhes da embalagem: 1pcs compasso digital em cada caixa interna, 200pcs /ctn

Tempo de entrega: 7 dias

Termos de pagamento: T/T, Paypal

Habilidade da fonte: 10000 partes/partes por Mês

Obtenha o melhor preço
Contato agora
Especificações
Destacar:

Módulo eletrônico do compasso de MEMS

,

Módulo eletrônico do compasso do protocolo NMEA0183

,

SENSOR da linha central de MCU 3

Materiais do caso:
Alumínio
Tamanho:
33*27*9mm
Bússola digital Faixa de rotação:
360deg
escala de rolo:
+/-85 graus
Escala de passo:
+/-85 graus
Porto da relação:
RS232 /RS485/TTL opcional
MTBF digital do compasso:
≥40000 horas/tempo
Temperatura de funcionamento:
-40C ~ +85C
Temperatura de armazenamento:
-40C ~ +100C
Produção:
IP67
Materiais do caso:
Alumínio
Tamanho:
33*27*9mm
Bússola digital Faixa de rotação:
360deg
escala de rolo:
+/-85 graus
Escala de passo:
+/-85 graus
Porto da relação:
RS232 /RS485/TTL opcional
MTBF digital do compasso:
≥40000 horas/tempo
Temperatura de funcionamento:
-40C ~ +85C
Temperatura de armazenamento:
-40C ~ +100C
Produção:
IP67
Descrição
DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade

DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade


DCM250B&260B é uma bússola eletrônica tridimensional, que adota um algoritmo de calibração magnético duro e magnético macio,para que a bússola possa eliminar a influência do campo magnético através do algoritmo de calibração mesmo no ambiente com interferência do campo magnético. DCM250B&260B integra um sensor de fluxo de três eixos, calcula o rumo em tempo real através da unidade central de processamento,e utiliza um acelerômetro de três eixos para compensar uma ampla gama de ângulos de inclinação para garantir que a bússola possa fornecer uma alta precisão mesmo em ângulos de inclinação de até ± 85°A bússola eletrônica integra o controle MCU de alta precisão, com modos de saída diversificados. As interfaces padrão incluem RS232 / RS485 / TTL e outras interfaces,ou a personalização de outras interfaces de comunicação. DCM250B&260B é pequeno em tamanho e baixo consumo de energia. Pode ser usado em muitos campos, como estabilidade de antena, veículos, integração de sistema, alta resistência a choques, alta confiabilidade,e a bússola pode funcionar normalmente em ambientes extremamente difíceis, e é mais adequado para os atuais sistemas de controlo integrados de alta precisão e medição.

Principais características

Precisão de rotação: 0,8°
Intervalo de medição do rol&pitch: ± 85°
Resolução da inclinação: 0,1°
Precisão de inclinação: <0,2° ((toda a extensão)
Temperatura de funcionamento: -40°C~+85°C
Tamanho: L55*W37*H24mm
com calibração magnética dura e macia
Saída RS232/RS485/TTL
Fonte de alimentação DC5V
★ Suporte ASCII (protocolo NMEA 0183)

Aplicação:

★ Análise e cartografia da navegação marítima
★ Navegação integrada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Râmetro a laser
★ Dispositivo de redesenho de mapas
★ ROV navegação robótica subaquática
★ Instrumento de pesquisa oceanográfica
★ Robô de ocasião especial



Parâmetro

A melhor precisão de direcção
0Inclinação de 0,8°< 10°
1.5° de inclinação < 30°
2.0° inclinação <40°
3.0° inclinação < 60°

Precisão de inclinação
0.1°<15° ((Rango de medição)
0.2°<30° ((Rango de medição)
0.3°<60° ((Rango de medição)
Intervalo de inclinação do passo
± 85°

Precisão do rolo
0.1°<15° ((Rango de medição)
0.2°<30° ((Rango de medição)
0.3°<60° ((Rango de medição)
Faixa de inclinação do rolo
± 85°
Resolução
0.1°
inclinação da bússola o melhor intervalo de ângulo de compensação
< 40°
Calibração de ferro duro
- Sim, sim.
Calibração de ferro mole
- Sim, sim.
Método de calibração das interferências do campo magnético
Rotação do plano em 1 círculo ((Calibração 2D)
Dimensão
L55 × W37 × H24 mm
Peso
20 g
Conector de interface RS-232/RS485/TTL
Cabos de quatro núcleos
Retardo de início
< 50 ms
Taxa de saída máxima
20 Hz/s
Taxa de comunicação
2400 a 19200 baud
Formato de saída
Protocolo binário de alta performance
Fornecimento de energia
(Default) DC+5V
(Customizado) DC9~36V
Corrente ((máximo)
45 mA
Modo ideal
35 mA
Modo de sono
TBD
Faixa de operação
-40°C~+85°C
Temperatura de armazenamento
-40°C~+100°C
Performance de choque de resistência
2500 g
Compatibilidade eletromagnética
De acordo com a EN61000 e a GBT17626
MTBF
≥ 40000 horas/voltas
Resistência ao isolamento
≥ 100M
Resistência a choques
100g@11ms,3Times/Axis ((meio sinusoide)
Anti-vibração
10 gramas, 10~1000 Hz
Peso
90 g (excluindo o cabo)



Direção de medição
DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade 1
DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade 3
DCM250B MEMS NMEA0183 Protocolo Módulo de bússola eletrônica MCU 3 eixos Alta confiabilidade 5
