Destacar:
sensor eletrônico 3D do compasso
, Sensor eletrônico do compasso de 80 graus
, Inclinômetro da linha central de MEMS 3
Precisão de direção: |
0.8° tilt<10° |
Resolução: |
0.1° |
Precisão do passo: |
0.1°<15° (medida da escala) |
Precisão de rolamento: |
0.1°<15° (medida da escala) |
Intervalo de ângulos de compensação de inclinação: |
< 40° |
Tamanho: |
L55×W37×H24mm |
Taxa de saída: |
20Hz/s |
Taxa de Baud: |
2400 a 19200baud |
Formato da saída: |
Protocolo de capacidade elevada binário |
Peso: |
90 g (sem cabo) |

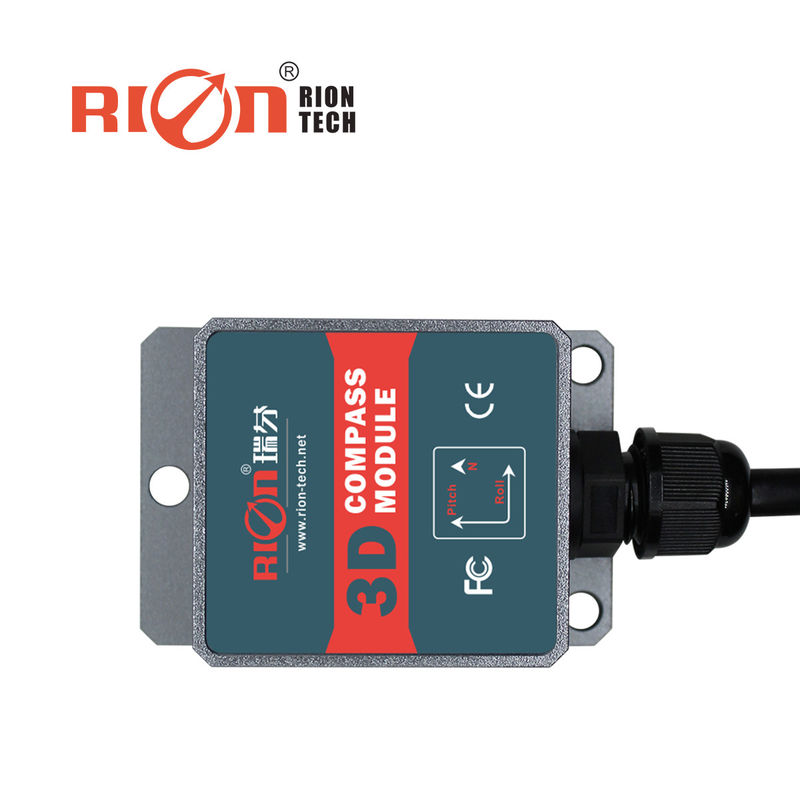

DCM260B Sensor de bússola eletrônica 3 eixos 3D MEMS Com compensação de inclinação
DCM260B Sensor de bússola eletrônica 3 eixos 3D MEMS Com compensação de inclinação
Principais características
★ Precisão de azimote: 0,8°
★ Faixa de medição da inclinação: ± 85°
★ Resolução da inclinação: 0,1°
★ Precisão de inclinação: 0,2°
★ Intervalo de temperatura: -40°C+85°C
★ Tamanho: L55×W37×H24mm
★ Com magnético duro, magnético macio e compensação de inclinação
★ Interface de saída RS232/RS485/TTL padrão
★ Fornecimento de energia de 5 V CC
★ impermeável IP67
▶ APLICAÇÃO
★ Antenna de busca por satélite
★ Pesquisa de navegação
★ Navegação combinada com GPS
★ Servo-controle da antena
★ Imagem de infravermelho
★ Râmetro a laser
★ Mapeamento
★ ROV navegação robótica subaquática
★ Instrumento de pesquisa oceanográfica
▶ INTRODUÇÃO
DCM250B&260B é uma bússola eletrónica tridimensional de baixo custo, que utiliza um algoritmo de calibração magnética dura e macia,para que a bússola possa eliminar a influência do campo magnético através do algoritmo de calibração no ambiente com interferência do campo magnéticoO DCM250B e 260B integram um sensor de fluxo de três eixos, calcula o rumo em tempo real através do processador central,e usa um acelerômetro de três eixos para realizar a compensação de direção para uma ampla gama de ângulos de inclinação, garantindo que a bússola também possa fornecer alta precisão em ângulos de inclinação de até ± 85° dados de direção. A bússola eletrônica integra controle MCU de alta precisão e métodos de saída diversificados.As interfaces padrão incluem RS232/RS485/TTL e outras interfaces, e outras interfaces de comunicação podem ser personalizadas.
O DCM250B&260B é de pequeno tamanho, com baixo consumo de energia e pode ser usado em muitos campos, como antenas estáveis, veículos, integração de sistemas, etc.A alta resistência a choques e alta confiabilidade também fazem com que a bússola funcione normalmente em ambientes extremamente adversos, e é mais adequado para o atual sistema de controlo integrado de medição de precisão.
| Parâmetros DCM250B/260B |
| Parâmetros do curso da bússola |
Precisão da rota |
00,8° |
| Resolução |
0.1° |
| Parâmetro de inclinação da bússola |
Precisão de inclinação |
0.1°<15° (intervalo de medição) |
| 0.2°<30° (intervalo de medição) |
| 0.3°<60° (intervalo de medição) |
| Intervalo de altura |
± 85° |
| Precisão de rolamento |
0.1°<15° (intervalo de medição) |
| 0.2°<30° (intervalo de medição) |
| 0.3°<60° (intervalo de medição) |
| Distância de rolagem |
± 85° |
| Resolução |
0.1° |
| Intervalo de ângulos de compensação de inclinação |
< 40° |
| Calibração |
Calibração de ferro duro |
- Sim, sim. |
| Calibração de ferro mole |
- Sim, sim. |
| Método de calibração das interferências do campo magnético |
Rodar horizontalmente uma vez (calibração 2D) |
| Características físicas |
Tamanho |
Tamanho da carapaça:L55×W37×H24mm |
| Tamanho do PCBA: L33×W27×H9mm |
| RS232/RS485/TTL |
Concha: 4 PIN 1 metro de chumbo direto |
| PCBA: cabo terminal 4PIN de 30 cm |
| Interface |
Retardo de início |
< 50 mS |
| Taxa de produção |
20 Hz/s |
| Taxa de Baud |
2400 a 19200 baud |
| Formato de saída |
Protocolo binário de alta performance |
| Fornecimento de energia |
Tensão de alimentação |
(padrão) DC+5V |
| (facultativo) DC 936V |
| Corrente (MAX) |
45 mA |
| Modo ideal |
35 mA |
| Modo de suspensão |
TBD |
| Meio Ambiente |
Faixa de operação |
-40°C+85°C |
| Temperatura de armazenamento |
-40°C+100°C |
| Desempenho antivibração |
2500 g |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 98000 horas/hora |
| Resistência ao isolamento |
≥ 100 MΩ |
| Resistência ao impacto |
100 g@11 ms, em três direcções (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Peso |
PCBA:≤25g (excluindo cabos), Shell:≤135g (incluindo cabos de 1m) |
