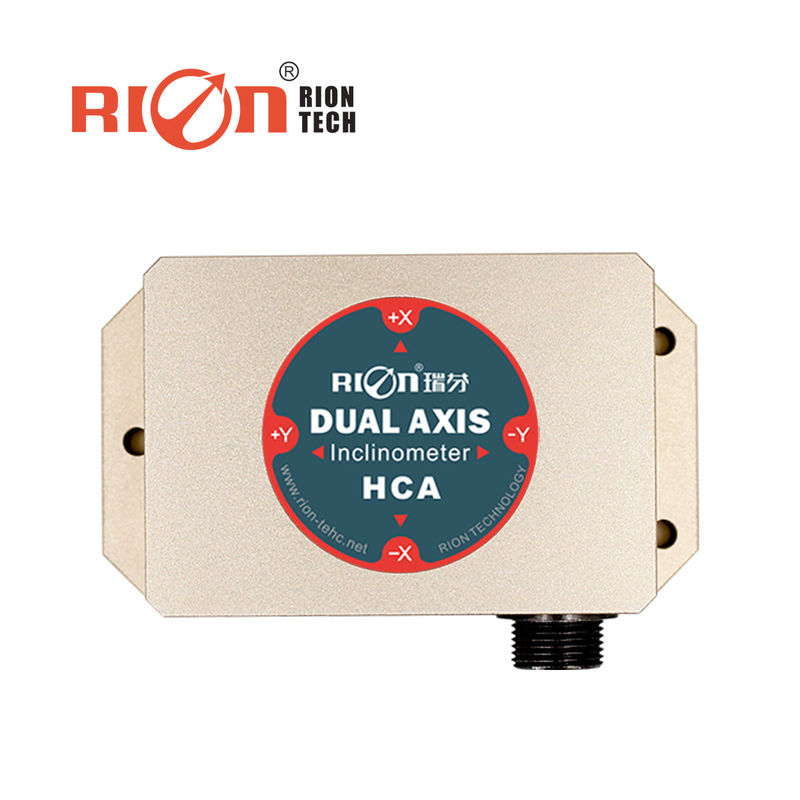

HCA520 Sensor de inclinação de linearidade MEMS de duplo eixo para barragem
HCA520 Sensor de inclinação de linearidade MEMS de duplo eixo Inclinômetro para barragem
Descrição geral
O HCA510T/HCA520T-N é um sensor de inclinação de tensão de saída analógica de alta precisão de eixo único / duplo. A maior precisão em uma faixa pequena pode atingir 0,003 °.É um dos poucos inclinômetros de alta precisão na ChinaA sua função é utilizada principalmente para medir a inclinação do objeto com base no plano horizontal.
Pendulo micro sólido incorporado, medindo as alterações do campo de gravidade estático e convertendo em mudança de inclinação as alterações da tensão de saída do modo (0-5V).Conversor digital-análogo diferencial de alta resolução para uso interno, pelo sistema interno MCU de correcção de linearidade e temperatura secundária, o cliente não precisa de fazer uma correcção de linearidade secundária,Enquanto isso, também reduzindo o erro causado por alterações ambientais na precisão do produto.
Este produto utiliza o princípio de medição sem contacto, pode emitir em tempo real a inclinação da postura atual,Simples de usar, e não é necessário recuperar a superfície relativa alterada para instalar.Produção de tecnologia superior MEMS mais recente, de alta precisão, de pequeno porte, forte resistência a interferências electromagnéticas externas, capacidade de resistir a choques e vibrações.posição de medição da plataforma!
▶DADOS Técnicos
| HCA520T |
CONDIÇÃO |
Parâmetros |
UNIT |
| Intervalo de medição |
|
± 10 |
± 30 |
° |
| Saída zero |
0° de saída |
2.5 |
2.5 |
V |
| Eixo de medição |
|
X / XY |
X / XY |
AXIS |
| Resolução |
|
0.001 |
0.001 |
° |
| Precisão de medição |
@ 25°C |
0.005 |
0.01 |
° |
| Coeficiente de temperatura zero |
-40°C a 85°C |
± 0.0005 |
± 0.0008 |
°/°C |
| Temperatura-coeficiente de sensibilidade |
-40°C a 85°C |
≤ 100 |
≤ 100 |
ppm/°C |
| Poder no tempo |
|
0.5 |
0.5 |
S |
| Tempo de resposta |
|
0.02 |
0.02 |
s |
| Frequência de resposta |
20 Hz |
| sinal de saída |
0 a 5 V |
| EMC |
De acordo com a EN61000 e a GBT17626 |
| MTBF |
≥ 50000 horas/voltas |
| Resistência ao isolamento |
≥ 100 MΩ |
| A prova de choques |
100g@11ms,3 Direção axial (meio sinusoide) |
| Anti-vibração |
10 gramas, 10 ‰ 1000 Hz |
| Grau de protecção |
IP67 |
| Cabos |
Comprimento padrão de 1 metro, resistente ao desgaste, alta temperatura, cabo blindado 4 * 0,4 mm2conector de aviação |
| Peso |
190 g (sem cabo) |
* Este parâmetro só lista séries ± 10°, ± 30° para referência.
▶Características
★ Medição da inclinação do eixo único / duplo
★ Distância ± 1° ± 90° opcional
★ Precisão: Ver dados técnicos
★ Entrada de voltagem larga 936V
★ Modo de saída 0 5 V
★ Funcionamento a altas temperaturas -40 °C+ 85 °C
★ Proteção IP67
★ Alta resistência às vibrações > 2000 g
★ Alta resolução 0,001 °
★ Dimensões pequenas L90 × W59 × H34mm
▶Aplicação
★ Nivelação do equipamento do veículo
★ Monitorização de pontes e barragens
★ Protecção da segurança da plataforma em alta altitude
★ Controle do ângulo do equipamento médico
★ Navegação de atitude da plataforma de perfuração subterrânea
★ Nivelação da largura e largura do caminho-de-ferro
★ Medição da direcção com base no ângulo de inclinação
★ Monitorização da inclinação do equipamento geológico
★ Máquinas e aparelhos de mineração, de perfuração de petróleo
★ Controle do nível do equipamento
★ Controle de alinhamento, controle de curva
★ Medição do ângulo de inclinação da antena de comunicação por satélite direccional
Conexão elétrica
Conexão de fio de cabo de eixo único
| Função Wire Color |
Vermelho |
Branco |
Verde |
Negro |
Cinza |
|
DC9~36V
Fornecimento de energia positivo
|
Fora X.
Tensão de saída do eixo X
|
NC |
GND
Potência negativa
|
Terra de sinalização |
