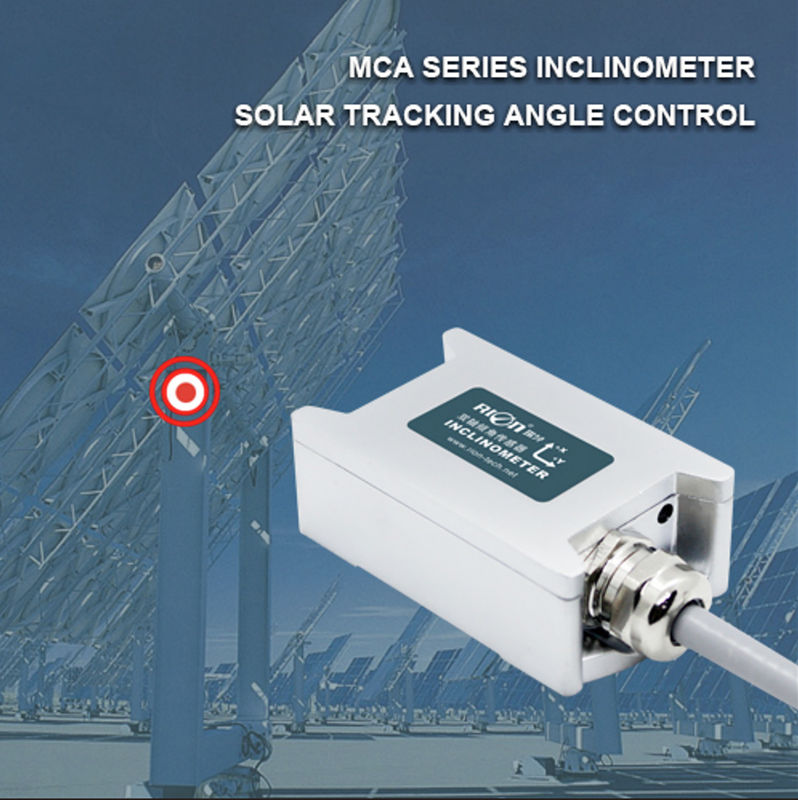

SAÍDA INCLINOMETER.pdf da TENSÃO de MCA410T 420T
O SEGUIMENTO SOLAR DOBRA O SENSOR BARATO DO ÂNGULO DE INCLINAÇÃO DO SENSOR DA INCLINAÇÃO PARA O SEGUIMENTO SOLAR DO PICOVOLT
A série de MCA416/426M que inclui o sensor do ination é um ful barato novo l um t t i t u d e t i l t um n g l e m e um s u r e m e n t p r o d u c t i n d e p e n d e n t l y desenvolvido por RION. Adotando o projeto antiparasitário o mais atrasado da plataforma, a unidade de detecção micromecânica nova de integração, desempenho de funcionamento largo da temperatura, prima emprestou anti? desempenho da vibração, trabalho a longo prazo iable do estábulo e do rel, e l de trabalho eficaz ife de até 10 anos. Este produto usa um princípio do não-contato para medir o ângulo de inclinação de um objeto, e calcula o ângulo de inclinação do tempo real medindo o componente produzido pela gravidade da terra através de uma unidade micromecânica capacitiva interna. A instalação é simples e conveniente, e precisa somente de ser fixada no objeto a ser testado, e não precisa de fixar o eixo e o eixo de gerencio. Uma variedade de métodos da instalação para encontrar necessidades da medida do cliente. É um acessório ideal para projetar a maquinaria, a maquinaria agrícola, e o outro equipamento industrial.
Característica
●única linha central
●escala de medição ±180°
●precisão: ±0.3°
●Entrada da C.C. 9~36V
●temp-40~+85℃ de trabalho
●definição: 0.1°
●IP67
●anti-shock>2000g
●relação direta da ligação
▶PARÂMETROS
MCA416L | CIRCUNSTÂNCIA | ÍNDICE | UNIDADE |
Medida da escala | / | ±80 | ° |
Medida da linha central | / | Única linha central (linha central de Y) | linha central |
Definição | / | 0,1 | ° |
Precisão absoluta | @25℃ | 0,3 | ° |
Temp zero. coeficiente | -40~85° | ±0.4 | °/℃ |
Relação da saída | RS485 | ||
protocolo de comunicação | MODBUS | ||
Compatibilidade eletrónica | De acordo com EN61000 e GBT17626 | ||
MTBF | ≥50000 hora/tempo | ||
Resistência de isolação | megohm ≥100 | ||
Anti-impacto | 100g@11ms, sentido de três machados (metade sinusoide) | ||
Antivibração | 10grms, 10~1000Hz | ||
Categoria impermeável | IP67 | ||
Abrigando o material | oxidação demoedura da liga de alumínio | ||
Parafuso | Três parafusos M4 | ||
Cabo | Padrão um comprimento de 1 medidor, cabo anti-ultravioleta, protegido 4*0.4mm2 | ||
Peso | 60g (exclua o cabo) |
Projeto
