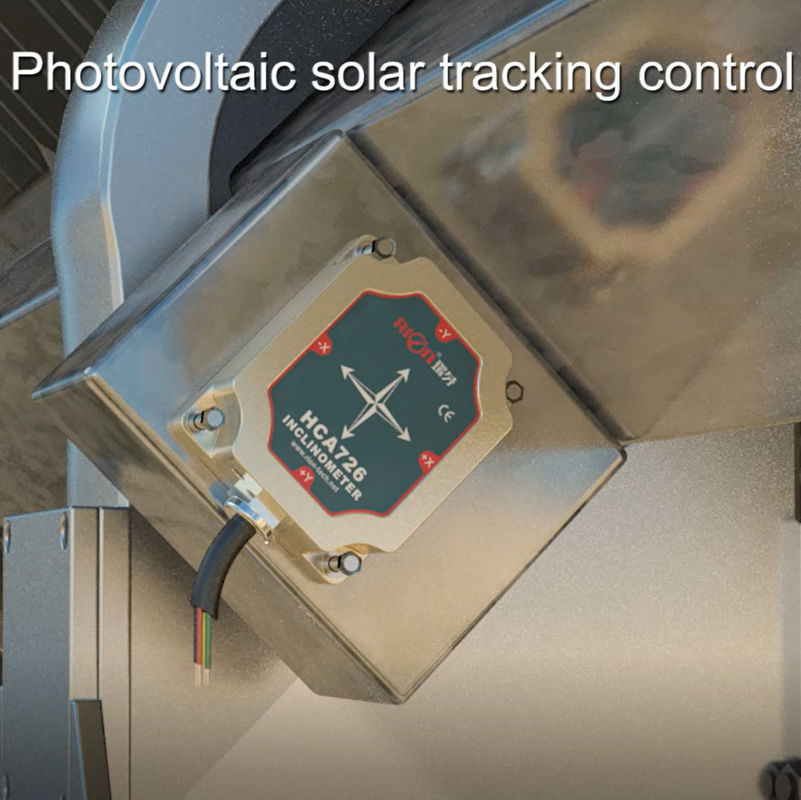

HCA716 Sensor de inclinação de rastreamento solar preciso Inclinômetro de duplo eixo único RS232
HCA716 Sensor de inclinação de rastreamento solar preciso Inclinômetro de duplo eixo único RS232
Dados técnicos
HCA716/HCA726
CONDIÇÃO
Parâmetros
UNIT
Intervalo de medição
± 15
± 45
± 60
± 180
°
Eixo de medição
X, Y
X, Y
X, Y
Vertical X
eixo
Resolução
0.001
0.001
0.003
0.005
°
Precisão de medição
@ 25°C
± 0.008
± 0.01
± 0.01
± 0.01
°
Coeficiente de temperatura zero
-40°C a 85°C
± 0.0005
± 0.0005
± 0.0005
± 0.0005
°/°C
Temperatura-coeficiente de sensibilidade
-40°C a 85°C
≤ 0.01
≤ 0.01
≤ 0.01
≤ 0.01
%/°C
Poder no tempo
0.5
0.5
0.5
0.5
S
Frequência de resposta
20 Hz
Interface
TTL / RS232 / RS485 opcional
Protocolo de comunicação
Protocolo RION 68 / protocolo MODBUS RTU opcional
EMC
De acordo com a EN61000 e a GBT17626
MTBF
≥ 50000 horas/voltas
Resistência ao isolamento
≥ 100 MΩ
A prova de choques
100g@11ms,3 Direção axial (meio sinusoide)
Anti-vibração
10 gramas, 10 ‰ 1000 Hz
Grau de protecção
IP67
Cabos
Configuração padrão: comprimento de 1 m, resistente ao desgaste, à prova de óleo, à alta temperatura, cabo blindado4*0,2mm2
Peso
≤ 150 g (incluindo o cabo de 1 metro)
▶Descrição geral
A série HCA900S / HCA910Sé um inclinômetro compacto e de alta precisão de um e dois eixos, desenvolvido pela RION Technology, adaptado ao controlo industrial de campo.Este dispositivo integra um conversor diferencial A/D de 24 bits de alta precisão e emprega um algoritmo avançado de filtragem de 5a ordem, que permite medir com precisão os ângulos de inclinação e de inclinação em relação ao plano horizontal.com um alcance de medição de até ± 180° e uma precisão em escala total de 00,01°, permitindo uma medição sem esforço da inclinação de um e dois eixos.
Projetado para aplicações industriais, o HCA900S / HCA910S é um verdadeiro instrumento de nível industrial que fornece desempenho estável e confiável, escalabilidade aprimorada e múltiplas opções de saída.As aplicações ideais incluem o monitoramento estrutural de edifícios antigos e em deterioração, a preservação de muros históricos e medições de alta precisão em grandes locais industriais.
▶Características
★ Medição da inclinação do eixo único / duplo
★ Distância ± 1 ~ ± 90 ° opcional
★ Precisão: consultar o quadro de dados
★ DC 9 ~ 36V entrada de voltagem larga
★ Funcionamento em temperatura de largura -40 ~ + 85 °C
★ Resolução 0,001 °
★ Grau de protecção IP67
★ Alta resistência a vibrações > 100 g
★ Interface direta de condução
▶Aplicação
★ Monitorização de edifícios antigos e edifícios em ruínas
★ Monitorização de pontes e grandes terrenos
★ Nivelação de veículos de construção
★ Máquinas e aparelhos de mineração, de perfuração de petróleo ★ Controle do ângulo do equipamento médico
★ Regra de desvio ferroviário e nivelamento do desvio
★ Navegação de posição da plataforma de perfuração subterrânea
★ Monitoramento da inclinação do equipamento geológico
★ Medição do ângulo de elevação da antena de comunicação por satélite direccional
▶ CARÁTER ELETRÓNICO
Parâmetros
Condições
MIN
Estandarte
Max.
UNIT
Fornecimento de energia
Padrão
9
12,24
36
V
Corrente de trabalho
Sem carga
40
mA
Temperatura de funcionamento
- 40
+ 85
°C
Temperatura de armazenagem
- 40
+ 85
°C
▶Parâmetros mecânicos
○ Conector: cabo de condução direta de 1m (pode ser personalizado)
○ Nível de proteção: IP67
○ Material da casca: oxidação de escudo de liga de alumínio
