Ro do passo do inclinômetro da saída digital de HCA716 HCA726…
medida dupla de construção do declive da linha central do monitor do declive para construir
Dados técnicos
| HCA716/HCA726 | CIRCUNSTÂNCIA | PARÂMETROS | UNIDADE | |||
| Medida da escala | ±15 | ±45 | ±60 | ±180 | ° | |
| Medida da linha central | X, Y | X, Y | X, Y | X vertical | linha central | |
| Definição | 0,001 | 0,001 | 0,003 | 0,005 | ° | |
| Medida da precisão | @25℃ | ±0.008 | ±0.01 | ±0.01 | ±0.01 | ° |
| Temp.coefficient zero | -40~85℃ | ±0.0005 | ±0.0005 | ±0.0005 | ±0.0005 | °/℃ |
| Temp-coeffi da sensibilidade | -40~85℃ | ≤0.01 | ≤0.01 | ≤0.01 | ≤0.01 | %/℃ |
| Do poder tempo sobre | 0,5 | 0,5 | 0,5 | 0,5 | S | |
| Frequência da resposta | 20HZ | |||||
| Relação | TTL/RS232/RS485 opcional | |||||
| Protocolo de comunicação | Protocolo do protocolo de RION 68/MODBUS RTU opcional | |||||
| Compatibilidade eletrónica | De acordo com EN61000 e GBT17626 | |||||
| MTBF | horas ≥50000/épocas | |||||
| Resistência de isolação | ≥100MΩ | |||||
| À prova de choque | 100g@11ms, sentido 3 axial (metade sinusoide) | |||||
| Antivibração | 10grms, 10~1000Hz | |||||
| Categoria da proteção | IP67 | |||||
| Cabos | Configuração padrão: o comprimento de 1m, desgaste-resistente, óleo-prova, temperatura larga, protegeu cable4*0.2mm2 | |||||
| Peso | ≤150g (que inclui o cabo de 1 medidor) | |||||
▶DESCRIÇÃO GERAL

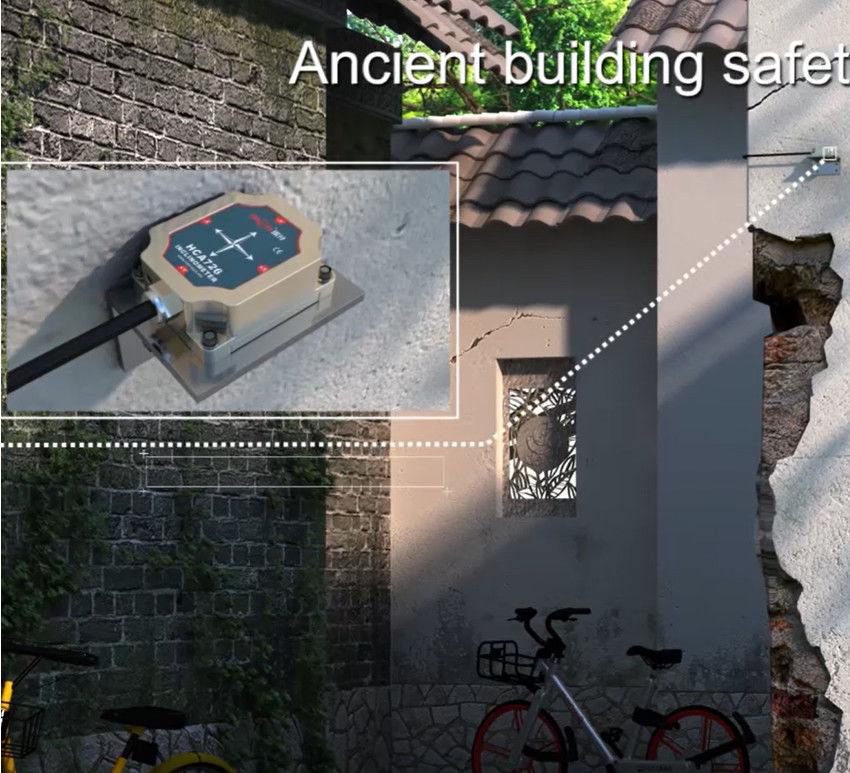

HCA716S/HCA726S é uma elevada precisão pequena do volume única/inclinômetro da duplo-linha central desenvolvido pela tecnologia de RION para o controle de campo industrial. Adota a relação de acesso RS485/RS232 de série. A elevada precisão incorporado 24bit A/conversor diferencial de D, com o algoritmo de filtração da 5a ordem, pode medir o ângulo da inclinação e de passo da saída do sensor relativo ao plano horizontal. O produto integra a tecnologia a mais atrasada MEMS principal que inclina a unidade, a escala de medição até o ° do ± 180, e a precisão completa é 0,01 °, que pode facilmente conseguir a medida da duplo-linha central e da inclinação da único-linha central. O produto pertence a um produto industrial real da categoria, com desempenho seguro e estável, boa escalabilidade, e opções de saída múltiplas. É apropriado para a aplicação da monitoração de construções antigas, de construções dilapidadas, de paredes antigas, etc., e da medida em grande escala da elevada precisão em locais industriais.
▶CARACTERÍSTICAS
O ★ escolhe/medida duplo da inclinação da linha central
± 1 da escala do ★ ~ ° do ± 90 opcional
Precisão do ★: Refira a tabela dos dados
C.C. 9 do ★ ~ entrada larga da tensão 36V
Operação larga -40 da temperatura do ★ ~ + ℃ 85
° da definição 0,001 do ★
Categoria da proteção do ★ IP67
Resistance> alto 100g da vibração do ★
O ★ dirige a relação da ligação
▶CHARACTERI ELETRÔNICO
| PARÂMETROS | CIRCUNSTÂNCIAS | MINUTO | PADRÃO | Max | UNIDADE |
| Fonte de alimentação | Padrão | 9 | 12,24 | 36 | V |
| Trabalho atual | Nenhuma carga | 40 | miliampère | ||
| Temperatura de trabalho | -40 | +85 | ℃ | ||
| Temperatura da loja | -40 | +85 | ℃ |
▶PARÂMETROS MECÂNICOS
○Conector: cabo principal direto de 1m (pode ser personalizado)
○Nível da proteção: IP67
○Material de Shell: oxidação do protetor da liga de alumínio
○A instalação: Quatro parafusos M4
